Adattare poligoni su una superficie curva

Messaggioda empyyo » gio gen 03, 2013 12:38 pm

ciao a tutti
un'immagine vale piu di 1000 parole

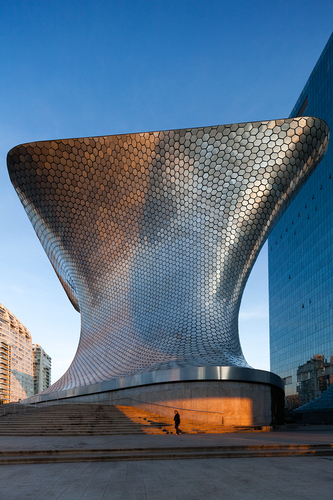

l'effetto che vorrei ottenere è questo. una forma curva sulla quale sono stati applicati degli esagoni. no a texture. esiste un modo per ripartire le superfici in poligoni di n lati al posto dei classici rettangoli? oppure esiste un modo per applicare in maniera complanare su di una superfice una forma/solido x?

grazie e buon anno
empyyo

Messaggi: 32
Iscritto il: mer mag 26, 2010 7:40 pm

Re: Adattare poligoni su una superficie curva

Messaggioda masterzone » gio gen 03, 2013 12:41 pm

l'immagine non si vede, anche perche' l'hai collegata ad un link esterno, usa il sistema di allegati del forum per favore. le immagini esterne vengono rimosse dai moderatori.

mz
Portale di Riferimento di Cinema4D in Italia dal 1999
Immagine

You Tube Channel Corsi di Formazione
Avatar utente
masterzone
Site Admin

Messaggi: 7725
Iscritto il: ven set 17, 2004 5:34 pm
Località: Verona

Re: Adattare poligoni su una superficie curva

Messaggioda empyyo » gio gen 03, 2013 12:56 pm

l'immagine
Allegati
empyyo

Messaggi: 32
Iscritto il: mer mag 26, 2010 7:40 pm

Re: Adattare poligoni su una superficie curva

Messaggioda abe3d » ven gen 04, 2013 12:44 am

Ciao empyyo, veramente una bella domanda...

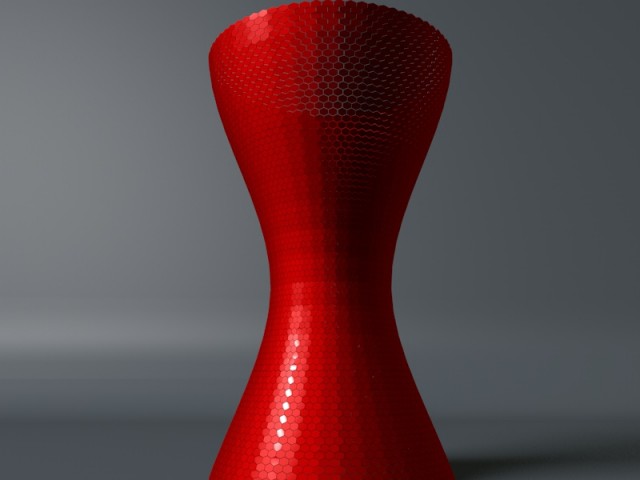

La cosa che mi viene in mente e che più si avvicina a quello che vuoi ottenere è il deformatore superficie, abbastanza flessibile, ma direi limitato alla mappa u v dell oggetto guida!!
def superficie.jpg

Gianluca
Se le dimensioni del seno di una donna non sono direttamente proporzionali alla sua massa corporea, allora sono sicuramente inversamente proporzionali alla sua intelligenza.
Avatar utente
abe3d

Messaggi: 832
Iscritto il: lun dic 07, 2009 2:48 pm

Re: Adattare poligoni su una superficie curva

Messaggioda empyyo » sab gen 05, 2013 1:34 pm

ciao gianluca.
ottimo risultato. puoi spiegarmi passo passo come hai fatto?
tieni conto che sono un newbie
grazie.
empyyo

Messaggi: 32
Iscritto il: mer mag 26, 2010 7:40 pm

Re: Adattare poligoni su una superficie curva

Messaggioda abe3d » dom gen 06, 2013 1:43 pm

Ciao, per spiegarlo passo passo, ci vorrebbe un mini tutorial, se riesco a presto ti faccio un video dei passaggi.
Per adesso ti lascio in allegato il file del progetto, purtroppo non troppo esaustivo perché ho cancellato i vari passaggi, comunque, spero ti possa essere utile.
Ricorda che questo sistema utilizza la stesura UV dell'oggetto che fa da guida e quindi, inevitabilmente, devi passare per <BP UV edit> , sta tutto qui, una buona mappa UV ti permette di stendere un piano "unico" formato da tutti i poligoni ( nel nostro caso, gli esagoni), in attesa di soluzioni migliori!!
Allegati
stesura oggetti su piano UV.rar
(543.12 KiB) Scaricato 26 volte
Se le dimensioni del seno di una donna non sono direttamente proporzionali alla sua massa corporea, allora sono sicuramente inversamente proporzionali alla sua intelligenza.
Avatar utente
abe3d

Messaggi: 832
Iscritto il: lun dic 07, 2009 2:48 pm

Re: Adattare poligoni su una superficie curva

Messaggioda abe3d » gio gen 10, 2013 12:02 am

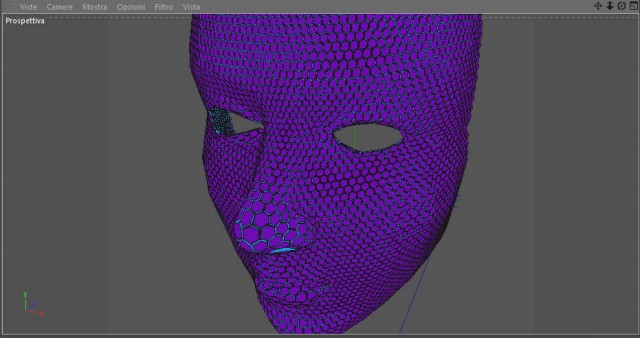

Ho provato a fare il mio PRIMO tutorial 8-) ;)
Il risultato non è un gran che, un po perché il modello ha molte "spigolature" e un po perché non mi sono soffermato troppo sulla mappa UV.
Purtroppo il sistema non sembra funzionare con i cloni, quindi, tutti i cloni vanno resi parametrici.
Il risultato è che la tecnica tende ad essere abbastanza pesante in termini di risorse hardware...
Interessante la possibilità di applicare le dinamiche!
Spero vi piaccia...
http://www.youtube.com/watch?v=aH21jcvV ... e=youtu.be

Gianluca

PS visto che il video non ha audio (tanto si capisce lo stesso) ho piazzato un po di musica "non convenzionale"
Se le dimensioni del seno di una donna non sono direttamente proporzionali alla sua massa corporea, allora sono sicuramente inversamente proporzionali alla sua intelligenza.
Avatar utente
abe3d

Messaggi: 832
Iscritto il: lun dic 07, 2009 2:48 pm

Re: Adattare poligoni su una superficie curva

Messaggioda empyyo » gio gen 10, 2013 1:55 am

Complimenti. Però mi sembra che gli esagoni vengano curvati leggermente per aderire meglio alla geometria del viso. sbaglio? non si può togliere quella curvatura?
empyyo

Messaggi: 32
Iscritto il: mer mag 26, 2010 7:40 pm

Re: Adattare poligoni su una superficie curva

Messaggioda abe3d » gio gen 10, 2013 11:21 am

empyyo ha scritto:mi sembra che gli esagoni vengano curvati leggermente

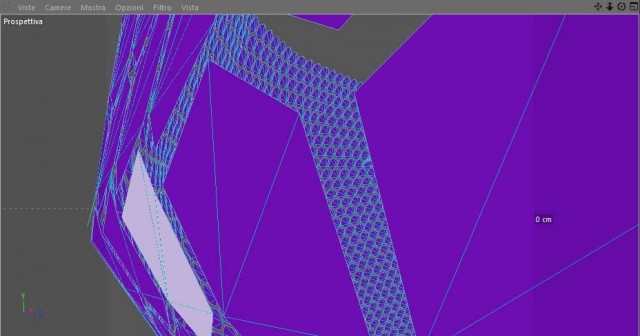

Si, vengono piegati lungo gli N-angoli e no con questo sistema non si può togliere, perché gli N-angoli sono la minima suddivisione che si possa fare ad un poligono con più di quattro lati, infatti se si suddivide ulteriormente ogni esagono, l'adesione migliora...


Per fare quello che dici, credo ci voglia un altro sistema, devo sperimentare con mograph...
Se le dimensioni del seno di una donna non sono direttamente proporzionali alla sua massa corporea, allora sono sicuramente inversamente proporzionali alla sua intelligenza.
Avatar utente
abe3d

Messaggi: 832
Iscritto il: lun dic 07, 2009 2:48 pm

Re: Adattare poligoni su una superficie curva

Messaggioda abe3d » gio gen 10, 2013 11:38 pm

...Ho trovato un altro sistema, con mograph si fa la griglia, con un solo Clona e due oggetti figli posizionati a dovere, con il deformatore Avvolgi in modo <asse obbiettivo> si stende la griglia sull'obbiettivo, ma anche questo non è privo di problemi, dove la geometria dell'oggetto guida si fa troppo accentuata, il deformatore allunga (stira) gli oggetti della griglia.

...te l'avevo detto all'inizio che era proprio una bella domanda... :lol: :lol: :P
