Materiale prismatico opale

Forum per: Modellazione, Texturing, Animazione, Composting e tutto quello che riguarda il normale utilizzo di Cinema4D.

Moderators: visualtricks, cappellaiomatto, natas, Arkimed

  • Advertising
realex4d
Posts: 57
Joined: Mon Oct 06, 2008 11:35 am

Materiale prismatico opale

Post by realex4d » Fri Apr 12, 2019 1:57 pm

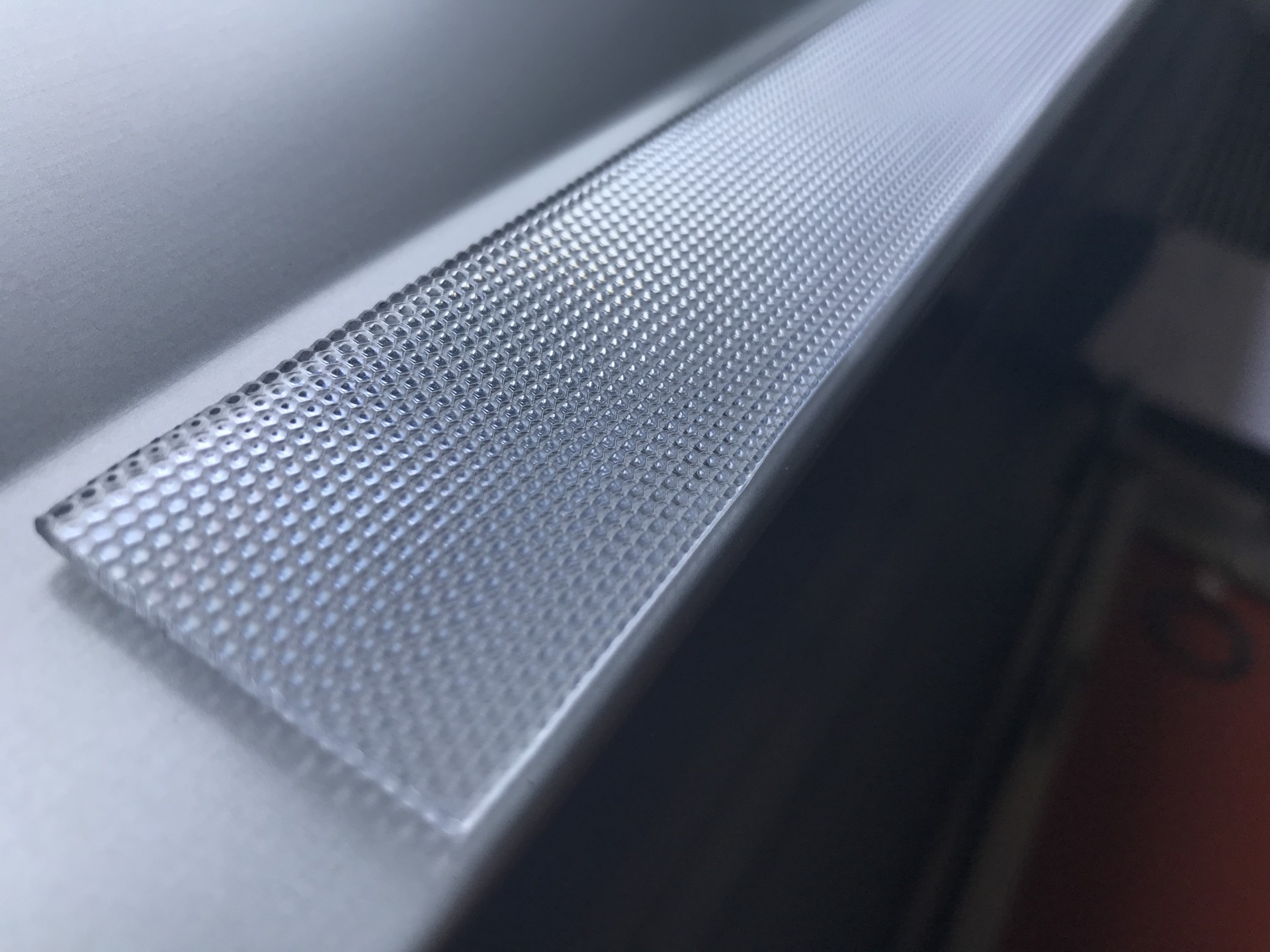

Ciao a tutti, come posso ricreare il materiale in allegato? :)
Attachments

User avatar
elisa
Site Admin
Posts: 1304
Joined: Mon Sep 20, 2004 4:58 pm
Location: Verona

Re: Materiale prismatico opale

Post by elisa » Fri Apr 12, 2019 2:00 pm

con quale motore di render?

realex4d
Posts: 57
Joined: Mon Oct 06, 2008 11:35 am

Re: Materiale prismatico opale

Post by realex4d » Fri Apr 12, 2019 2:06 pm

standard, C4d 20

User avatar
elisa
Site Admin
Posts: 1304
Joined: Mon Sep 20, 2004 4:58 pm
Location: Verona

Re: Materiale prismatico opale

Post by elisa » Fri Apr 12, 2019 2:10 pm

la prima cosa è trovare una texture adatta da mettere nel rilievo o eventualmente farla diventare una normal map, penso sia la parte più difficile perchè sono tanti piccoli prismi... viceversa dovresti creartela vettorialmente ma non è semplicissimo poi ricavare il bianco nero con i corretti rilievi...
il resto è semplice basta attivare la trasparenza e utilizzare la dispersione

realex4d
Posts: 57
Joined: Mon Oct 06, 2008 11:35 am

Re: Materiale prismatico opale

Post by realex4d » Fri Apr 12, 2019 2:20 pm

elisa wrote:
Fri Apr 12, 2019 2:10 pm
la prima cosa è trovare una texture adatta da mettere nel rilievo o eventualmente farla diventare una normal map, penso sia la parte più difficile perchè sono tanti piccoli prismi... viceversa dovresti creartela vettorialmente ma non è semplicissimo poi ricavare il bianco nero con i corretti rilievi...
il resto è semplice basta attivare la trasparenza e utilizzare la dispersione
Attachments

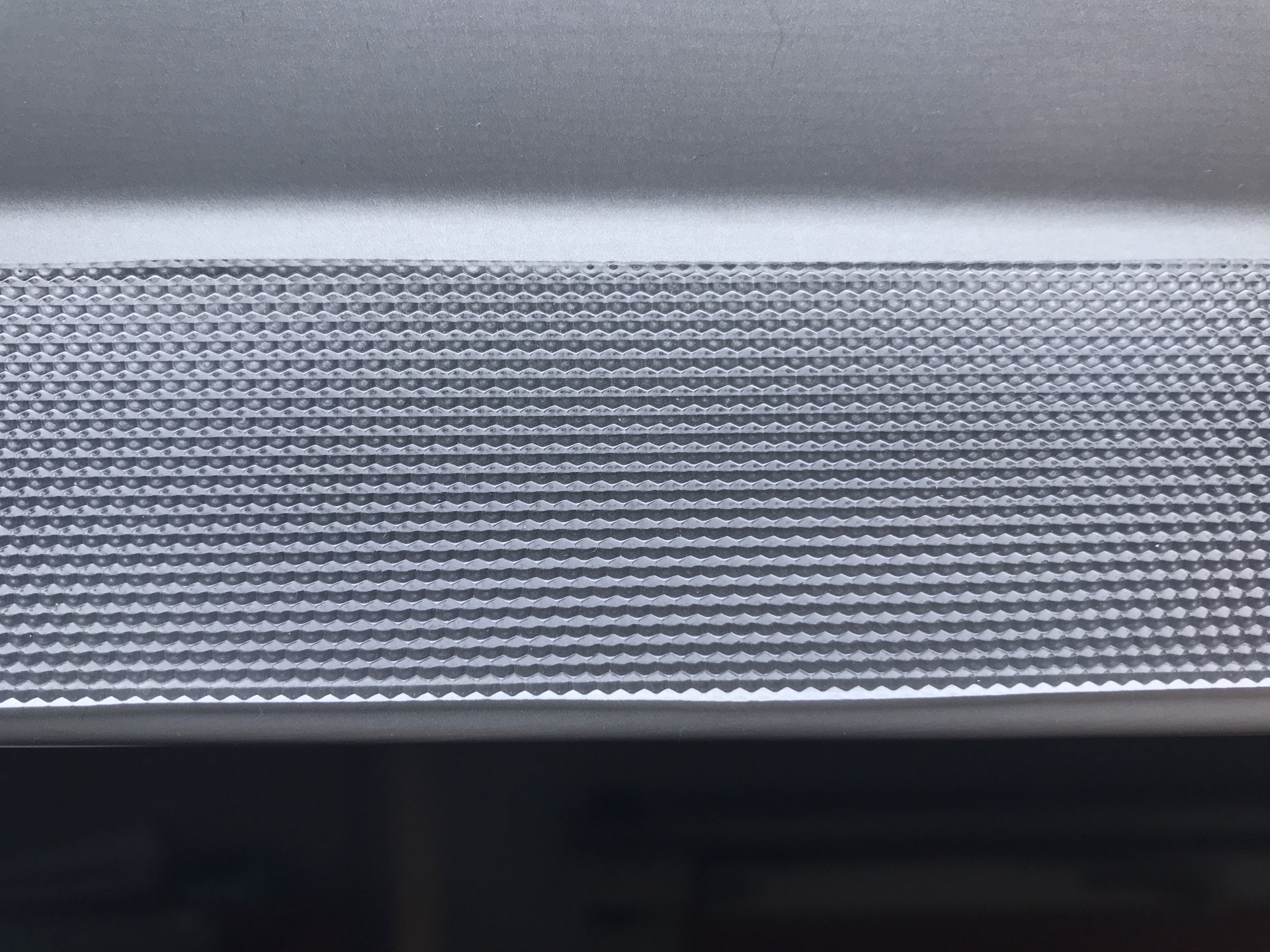

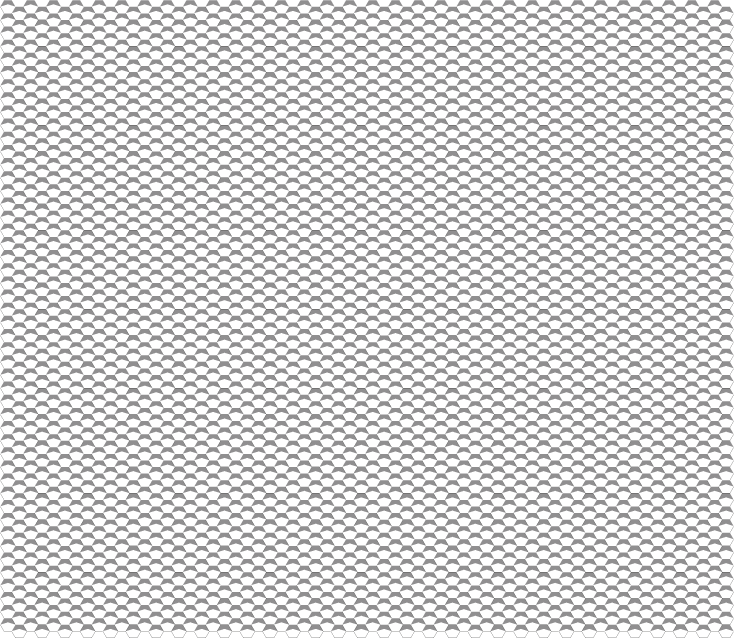

l'ho ricreata con illustrator e salvata in photoshop, ma perché settorialmente?

Sirio76
Posts: 1364
Joined: Sun Nov 24, 2013 3:24 pm

Re: Materiale prismatico opale

Post by Sirio76 » Fri Apr 12, 2019 4:25 pm

Ha una costruzione identica al vetro, unica differenza ha un'IOR più basso e naturalmente una superficie zigrinata. Per ricavarti il bump/displacement/normal ci sono tecniche apposite, ora te le spiego passo passo.

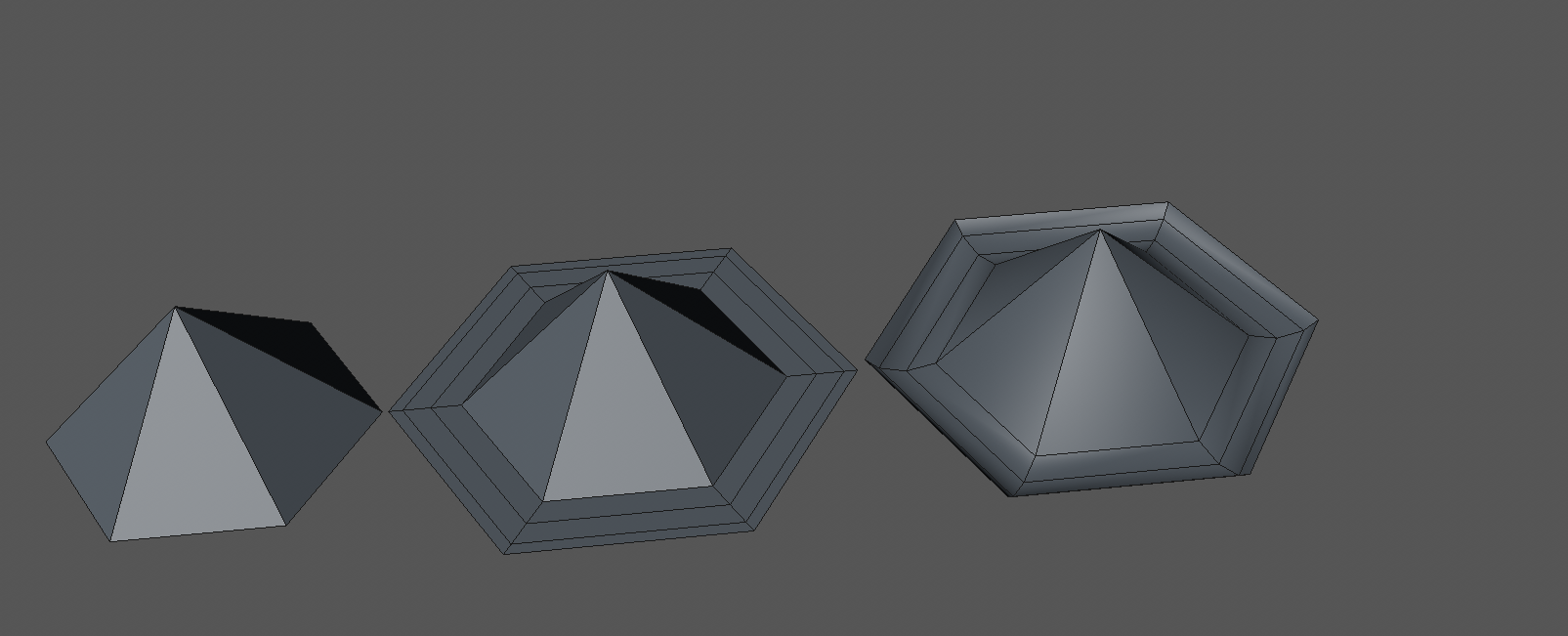

Intanto crei il modulo della geometria(non si vede benissimo dall'immagine ma dovrebbe essere come di seguito):
Schermata 2019-04-12 alle 16.22.08.png
Schermata 2019-04-12 alle 16.22.08.png (321.2 KiB) Viewed 180 times

Sirio76
Posts: 1364
Joined: Sun Nov 24, 2013 3:24 pm

Re: Materiale prismatico opale

Post by Sirio76 » Fri Apr 12, 2019 4:30 pm

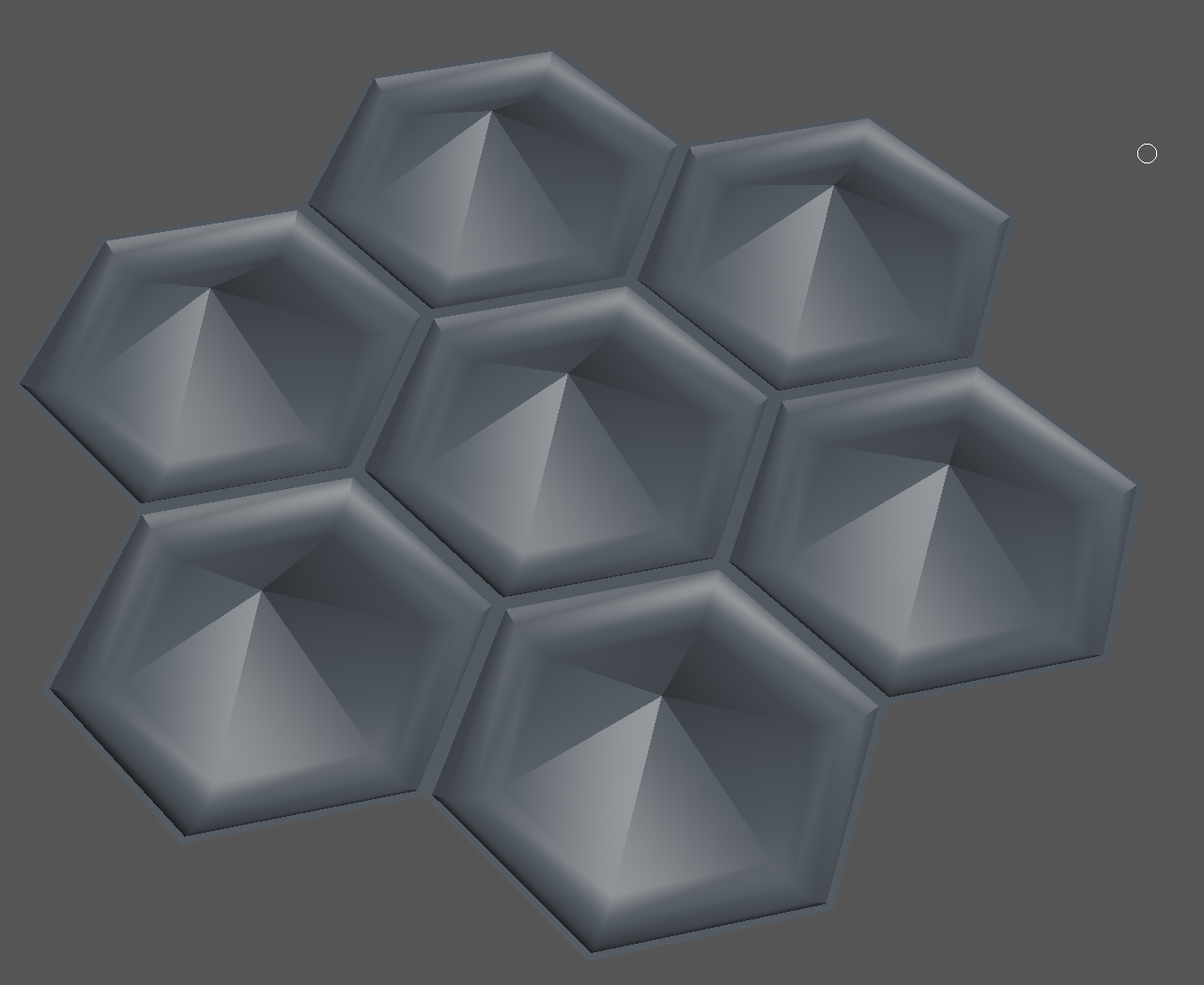

Lo moltiplichi qualche volta:
Attachments
Schermata 2019-04-12 alle 16.29.46.png
Schermata 2019-04-12 alle 16.29.46.png (886.4 KiB) Viewed 180 times

Sirio76
Posts: 1364
Joined: Sun Nov 24, 2013 3:24 pm

Re: Materiale prismatico opale

Post by Sirio76 » Fri Apr 12, 2019 4:32 pm

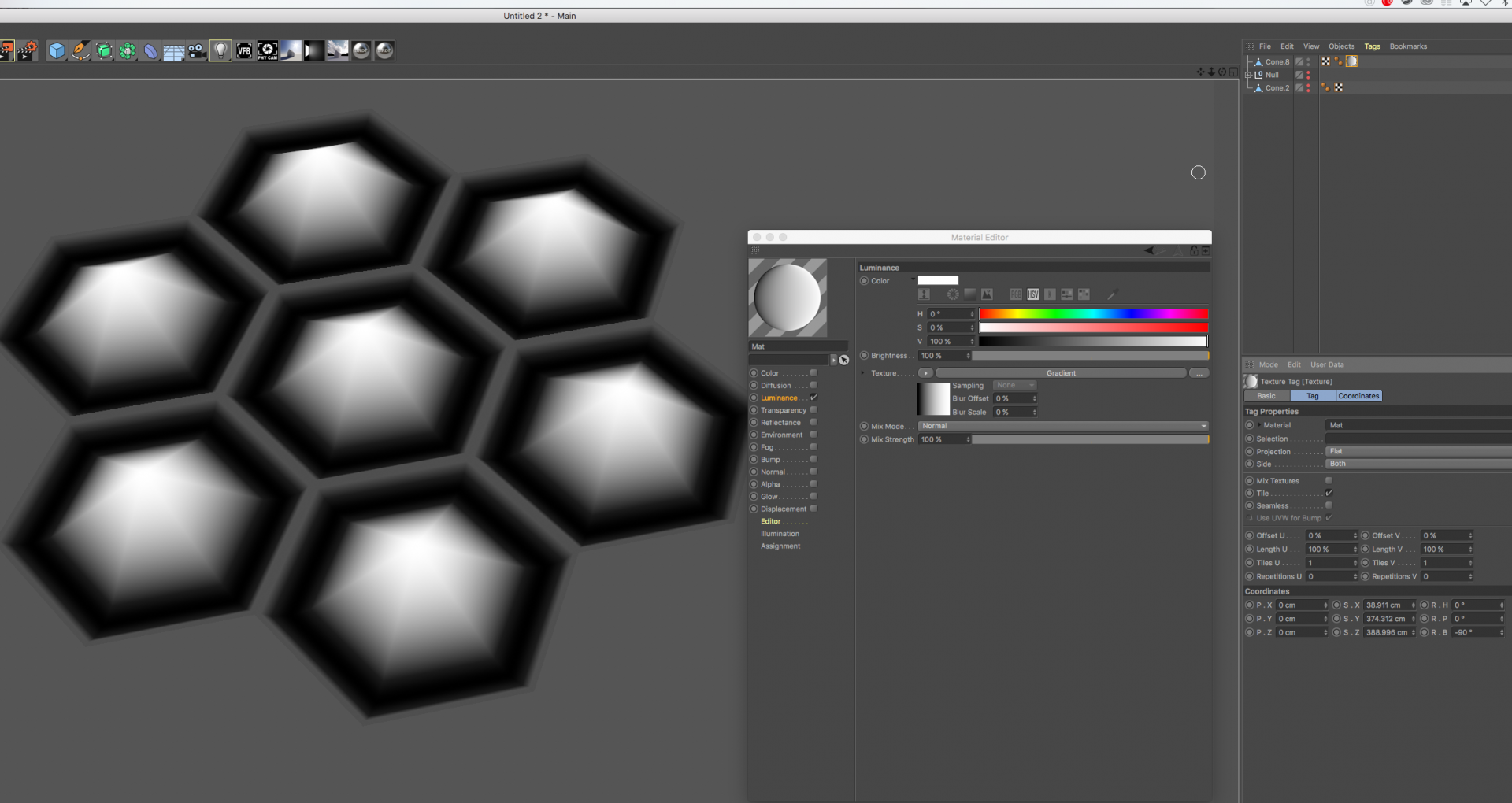

Ci applichi uno shader così:
Schermata 2019-04-12 alle 16.32.14.png

Sirio76
Posts: 1364
Joined: Sun Nov 24, 2013 3:24 pm

Re: Materiale prismatico opale

Post by Sirio76 » Fri Apr 12, 2019 4:36 pm

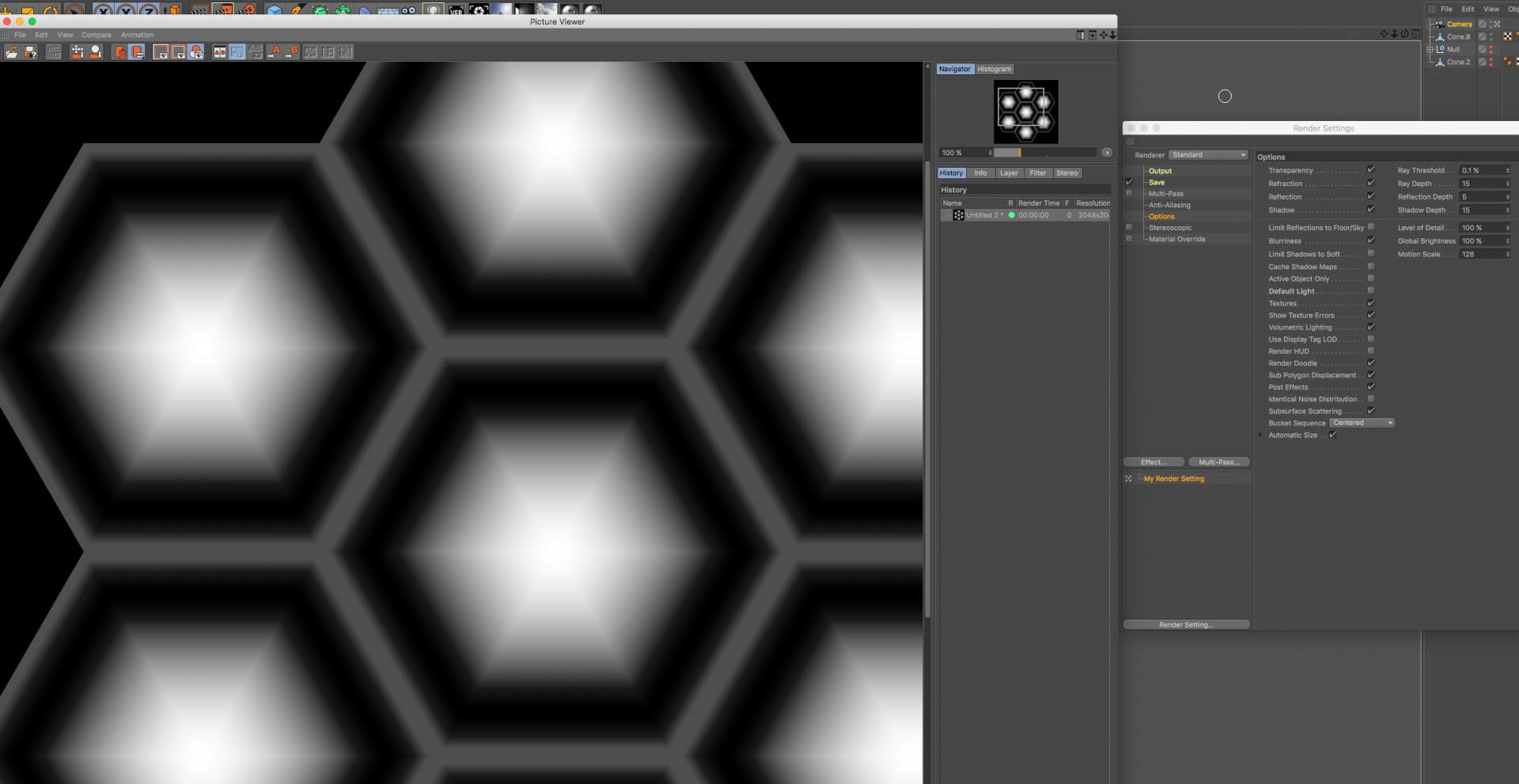

Con una camera perpendicolare alla superficie renderizzi un'immagine(eliminando la luce di default):
Schermata 2019-04-12 alle 16.35.03.png

Sirio76
Posts: 1364
Joined: Sun Nov 24, 2013 3:24 pm

Re: Materiale prismatico opale

Post by Sirio76 » Fri Apr 12, 2019 4:42 pm

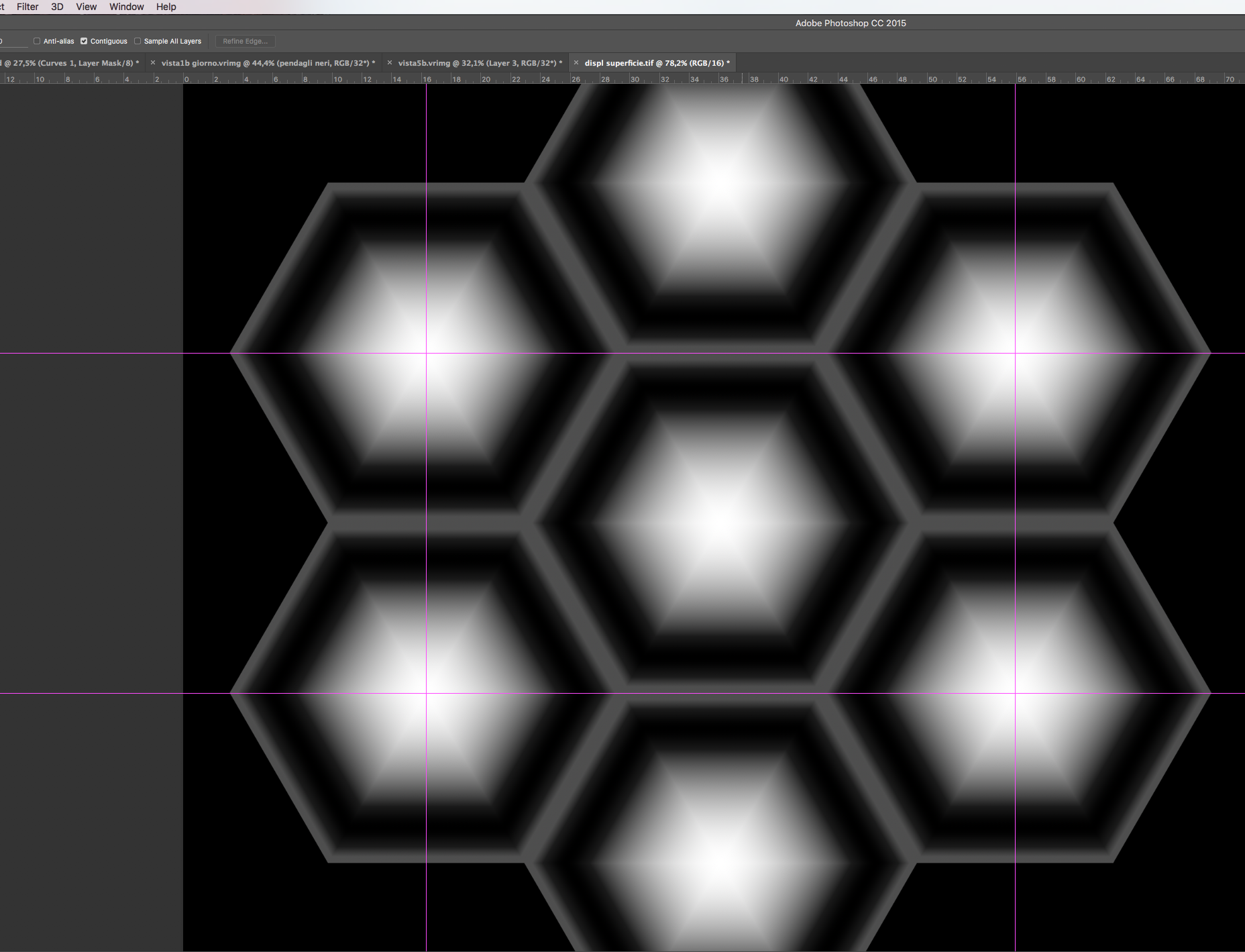

Salvi a 16bit e in Photoshop sistemi la tessitura in modo da avere un tiling invisibile:
Schermata 2019-04-12 alle 16.39.15.png
Schermata 2019-04-12 alle 16.39.15.png (1.67 MiB) Viewed 180 times

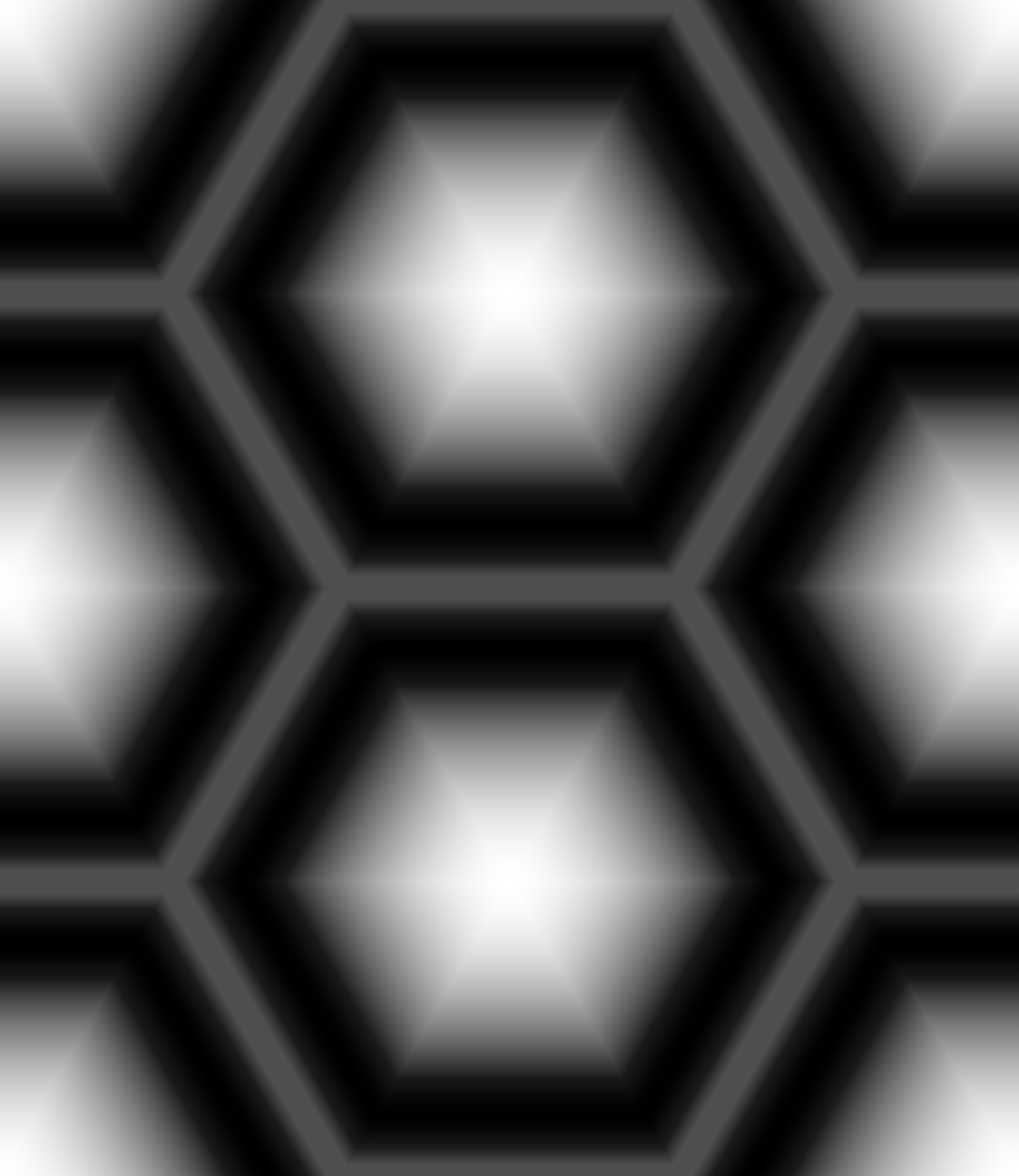

displ superficie.jpg
displ superficie.jpg (133.17 KiB) Viewed 180 times
