consigli su modellazione organica! help me!

Messaggio da Giulix » dom dic 10, 2017 11:00 pm

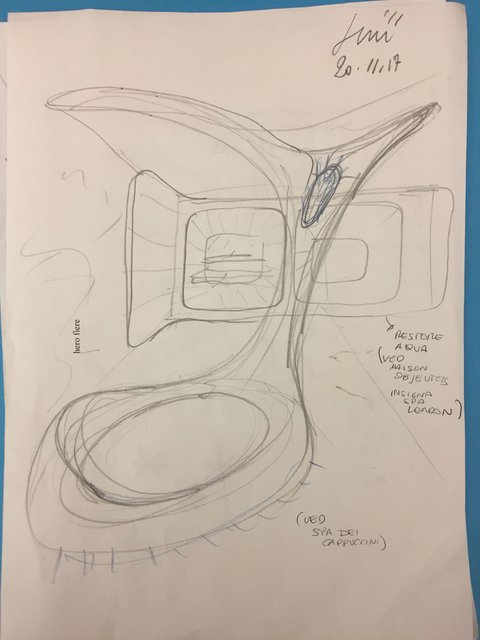

Ciao a tutti, dovrei riuscire a modellare in modo fluido e naturale quello mostrato nell'immagine allegata sostanzialmente una specie di vasca che diventa albero.. sono riuscita ad ottenere un risultato accettabile lavorando sui punti e le superfici e applicando poi le suddivison surface ma non organico e fluido come lo vorrei..avete consigli da darmi? lavorandoci su per migliorarlo sono riuscita a peggiorarlo...
grazie mille!!
Allegati
WhatsApp Image 2017-12-07 at 17.24.24.jpeg
Schermata 2017-12-07 alle 17.34.20.png

Avatar utente
cappellaiomatto
Moderatore
Messaggi: 1442
Iscritto il: lun mag 07, 2012 5:12 pm
Contatta:

Re: consigli su modellazione organica! help me!

Messaggio da cappellaiomatto » lun dic 11, 2017 9:42 am

Ciao
posta uno screenshot della mesh in wireframe senza subdivision e una con subdivision per capire come sta agendo la suddivisione.

Da quello che vedo il difetto più grosso è sul tronco, si vede già a occhio nudo che c'è qualche cosa che non va.
Stai modellando utilizzando solo ed esclusivamente quadrangoli (niente triangoli o peggio ancora ngons) ?

Avatar utente
Giulix
Messaggi: 15
Iscritto il: gio ott 26, 2017 10:30 pm

Re: consigli su modellazione organica! help me!

Messaggio da Giulix » lun dic 11, 2017 10:07 am

cappellaiomatto ha scritto:Ciao
posta uno screenshot della mesh in wireframe senza subdivision e una con subdivision per capire come sta agendo la suddivisione.

Da quello che vedo il difetto più grosso è sul tronco, si vede già a occhio nudo che c'è qualche cosa che non va.
Stai modellando utilizzando solo ed esclusivamente quadrangoli (niente triangoli o peggio ancora ngons) ?

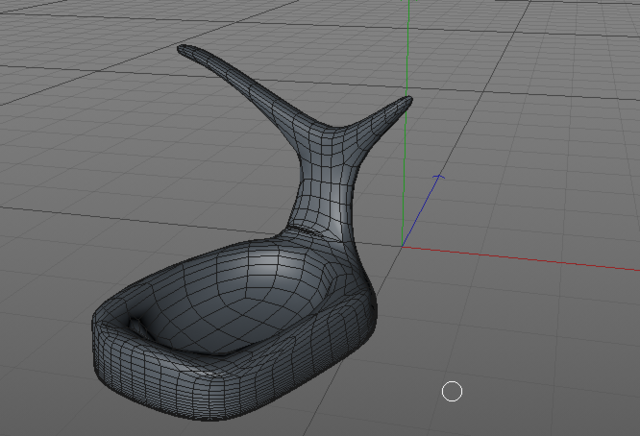

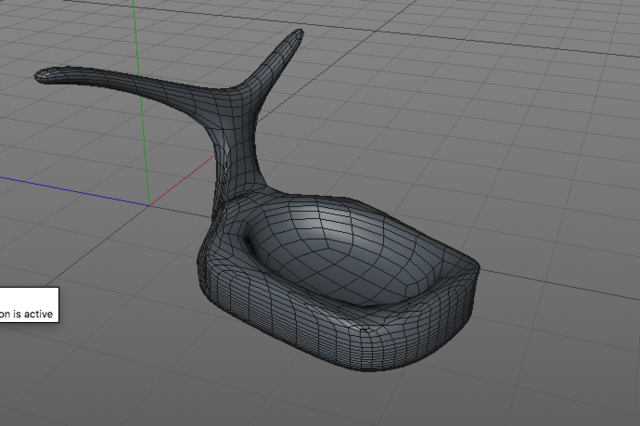

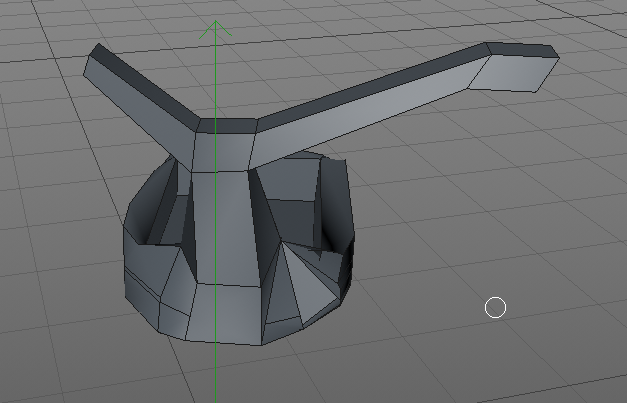

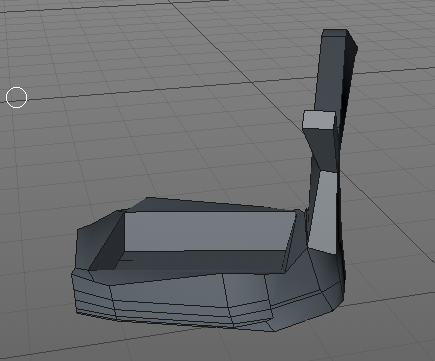

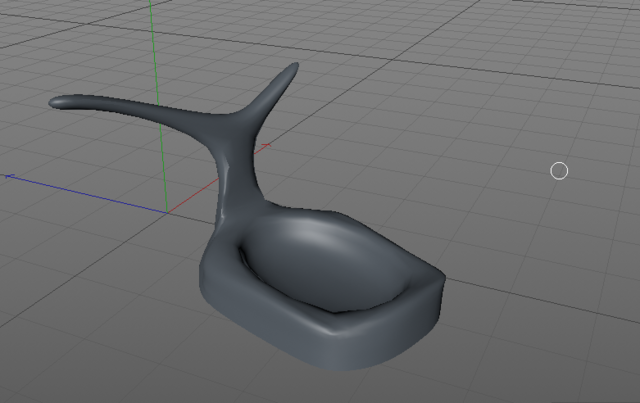

ehm non vanno usati i triangoli?! ok allora mi sa che ho sbagliato.. in allegato gli screenshot richiesti..grazie!
Allegati
Schermata 2017-12-11 alle 10.01.49.png
Schermata 2017-12-11 alle 10.01.42.png
Schermata 2017-12-11 alle 10.01.42.png (124.21 KiB) Visto 450 volte
Schermata 2017-12-11 alle 10.01.36.png
Schermata 2017-12-11 alle 10.01.20.png
Schermata 2017-12-11 alle 10.01.20.png (86.01 KiB) Visto 450 volte
Schermata 2017-12-11 alle 10.01.15.png
Schermata 2017-12-11 alle 10.01.15.png (102.24 KiB) Visto 450 volte
Schermata 2017-12-11 alle 10.01.08.png
Schermata 2017-12-11 alle 10.01.08.png (115.36 KiB) Visto 450 volte
Schermata 2017-12-11 alle 10.00.58.png
Schermata 2017-12-11 alle 10.00.58.png (125.71 KiB) Visto 450 volte

Avatar utente
cappellaiomatto
Moderatore
Messaggi: 1442
Iscritto il: lun mag 07, 2012 5:12 pm
Contatta:

Re: consigli su modellazione organica! help me!

Messaggio da cappellaiomatto » lun dic 11, 2017 10:17 am

Il problema é proprio nei triangoli.
In modellazione vanno evitati come la peste perché quando attivi la suddivisione la mesh inizia a formare pieghe e artefatti strani.

Riparti a modellare da zero in box modeling o p2p se preferisci anche se a spanne direi che qui é piu indicato il primo approccio.

Cerca di tenere la mesh il più low poly possibile e applica i tagli solo dove realmente servono.

Se una mesh é bella giá in low poly quando applichi la suddivisione il risultato é ottimo, se parti con una mesh “sporca” piena di file di poligoni inutili, applicando la suddivisione correggi un sacco di problemi ma arrivi a un certo punto che non riesci più a compensare e il risultato finale é scarso.

Avatar utente
Giulix
Messaggi: 15
Iscritto il: gio ott 26, 2017 10:30 pm

Re: consigli su modellazione organica! help me!

Messaggio da Giulix » lun dic 11, 2017 10:31 am

cappellaiomatto ha scritto:Il problema é proprio nei triangoli.
In modellazione vanno evitati come la peste perché quando attivi la suddivisione la mesh inizia a formare pieghe e artefatti strani.

Riparti a modellare da zero in box modeling o p2p se preferisci anche se a spanne direi che qui é piu indicato il primo approccio.

Cerca di tenere la mesh il più low poly possibile e applica i tagli solo dove realmente servono.

Se una mesh é bella giá in low poly quando applichi la suddivisione il risultato é ottimo, se parti con una mesh “sporca” piena di file di poligoni inutili, applicando la suddivisione correggi un sacco di problemi ma arrivi a un certo punto che non riesci più a compensare e il risultato finale é scarso.
ok grazie mille :) riprovo :?

Avatar utente
elisa
Site Admin
Messaggi: 1267
Iscritto il: lun set 20, 2004 4:58 pm
Località: Verona
Contatta:

Re: consigli su modellazione organica! help me!

Messaggio da elisa » mar dic 12, 2017 4:45 pm

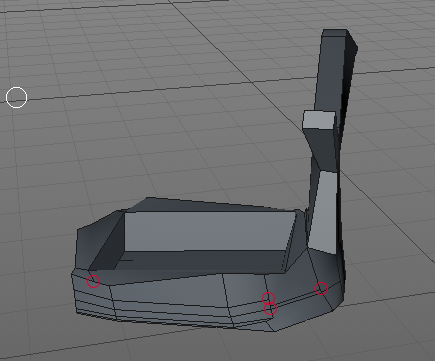

come ti ha spiegato gia bene Matteo dovresti fare attenzione ad avere tutti poligoni quadrati, evita giunture come quelle evidenziate nei cerchi rossi perché dove un quadrato si unisce a un poligono non più quadrato si generano delle "storpiature" (scusa il termine ma non me ne vengono altri) sulla mesh e appena attivi la superficie di suddivisone i poligoni si "tirano" male...
io ripartirei cercando di fare attenzione a questa cosa...
Allegati
_____
AMMINISTRATRICE C4DZONE

MAXON Authorized Training Center - Corsi certificati Maxon
http://www.corsicinema4d.com/course/
http://www.zuccherodikanna.com

Avatar utente
Giulix
Messaggi: 15
Iscritto il: gio ott 26, 2017 10:30 pm

Re: consigli su modellazione organica! help me!

Messaggio da Giulix » mar dic 12, 2017 5:14 pm

elisa ha scritto:come ti ha spiegato gia bene Matteo dovresti fare attenzione ad avere tutti poligoni quadrati, evita giunture come quelle evidenziate nei cerchi rossi perché dove un quadrato si unisce a un poligono non più quadrato si generano delle "storpiature" (scusa il termine ma non me ne vengono altri) sulla mesh e appena attivi la superficie di suddivisone i poligoni si "tirano" male...
io ripartirei cercando di fare attenzione a questa cosa...
ok grazie dei consigli!! già sono ripartita ottenendo un risultato molto più soddisfacente su cui sto ancora lavorando :)
Allegati
Schermata 2017-12-12 alle 17.11.51.png
Schermata 2017-12-12 alle 17.11.51.png (129.88 KiB) Visto 430 volte

danieda
Messaggi: 48
Iscritto il: gio apr 27, 2017 10:09 am

Re: consigli su modellazione organica! help me!

Messaggio da danieda » mar dic 12, 2017 10:14 pm

Ma usando delle loft con spline non sarebbe più semplice?magari partendo lateralmente?

Avatar utente
elisa
Site Admin
Messaggi: 1267
Iscritto il: lun set 20, 2004 4:58 pm
Località: Verona
Contatta:

Re: consigli su modellazione organica! help me!

Messaggio da elisa » mer dic 13, 2017 4:15 pm

la loft purtroppo non ti permetterebbe di fare quella biforcazione superiore, il metodo migliore è sicuramente lavorare a poligoni
