smussare geometri complicata

[enzo_87]

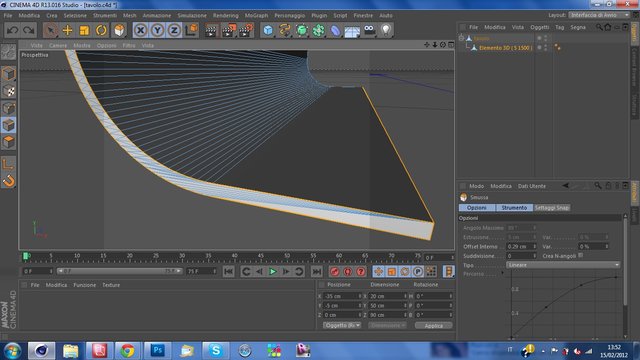

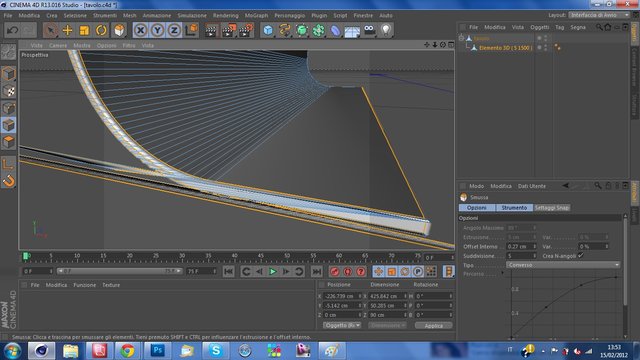

ciao a atutti, dovrei smussare gli spigoli di questo tavolo che sto disegnado, ma mi esce un risultato non voluto.
ho già provato ad unire le varie facce ed anche ad allineare le normali...ma nada

[myskin]

ciao enzo,
credo ci siano problemi della geometria che ha generato il solido, con facce disconnesse o punti doppiati forse; hai fatto un ottimizza?
Se il solido è quello che vedo prova a rifarlo con un cubo (oppotunamente suddiviso ed eventualmente reso modificabile) ed un deformatore piegare. Poi applica la smussatura. Penso che fai prima e ti verrà benissimo!

[enzo_87]

in realtà stavo lavorando a cad per avere le misure sempre sottocchio, quindi ho creato il profilo con curve e linee e poi ho estruso, ho poi esportato da allplan. io non ho ottimizzato niente, ma mi sembra che lo faccia in automatico...no??
cmq il problema allora è la geometria...cerco allora di rifare quella elaborata in allplan in cinema. grazie mille

[myskin]

eh si conviene sempre ottimizzare in modo da ripulire da elementi inutili che "tirano" le smussature, estrusioni, ecc.
Comunque potrebbe dipendere proprio dalla "genesi" per estrusione; allora potresti cancellare i tappi ed usare chiudi i fori in modalità poligono.. così dovresti poterlo smussare.
E' un tentativo ma potrebbe andar bene!
Bye!

[rogerio3d]

Prima di smussare prova a usare il comando "ottimizza"
e dopo il comando "detriangola" con l'opzione "crea N-angoli" attiva.
Dovrebbe funzionare.

[enzo_87]

ottimizza l'ho provato..ma dopo che ciccavo non succedeva nulla,devo selezionare l'oggetto?le facce?...ho ricreato la lastra e poi ho usato i deformazioni, dopodiché ho smussato ed ha funzionato...lo sbattimento è che dovrei sempre ricrearmi le gli oggetti...pfff

[myskin]

be' per vederne gli effetti devi selezionare l'oggetto e ti conviene attivare la modalità punti per vederne meglio gli effetti; spesso succede ad esempio che si cancellano dei poligoni ma restano punti inutili sparpagliati..
tutto è bene..
Ciao!
