plastico + cel rendering

[johngorgi85]

Buongiorno a tutti,

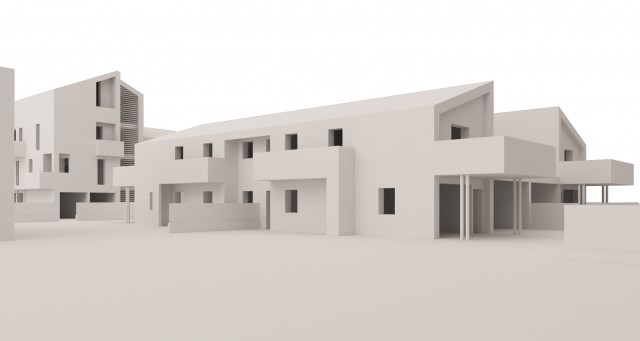

sto provando a realizzare un immagine "tipo plastico" di queste abitazioni modellate in autocad.
La scena è illuminata con delle luci area.
Volevo poi applicare, tramite photoshop, un immagine cel rendering che mi segnasse i vari spigoli dell'abitazione.

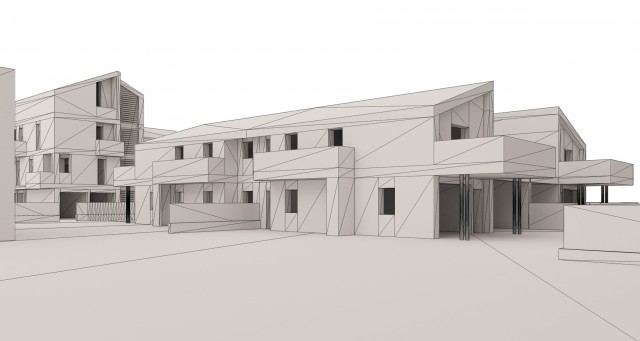

Il problema è che spuntando sulle opzioni del cel contorno e lati mi segna anche le diagonali di tutte le facce.
Come posso ottenere il cel solo degli spigoli?
Grazie

[ciciolo]

Ciao,
hai provato a detriangolare?

[johngorgi85]

Ciao,
hai provato a detriangolare?

Ciao,

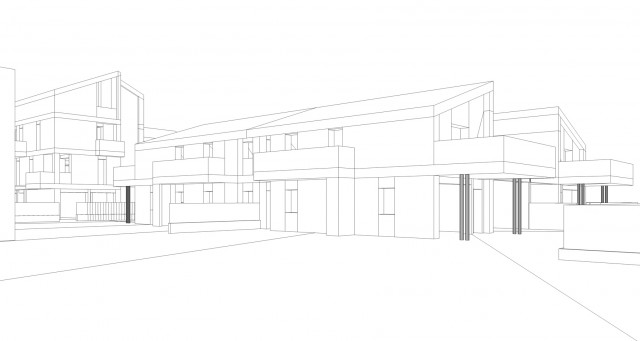

ho provato con detriangola e ottimizza: il risultato è questo...
diciamo che è notevolmente migliorato ma ci sono ancora delle linee che non dovrebbero esserci...

[Caleidos4D]

Buongiorno a tutti,
sto provando a realizzare un immagine "tipo plastico" di queste abitazioni modellate in autocad.
La scena è illuminata con delle luci area.
Volevo poi applicare, tramite photoshop, un immagine cel rendering che mi segnasse i vari spigoli dell'abitazione.
Il problema è che spuntando sulle opzioni del cel contorno e lati mi segna anche le diagonali di tutte le facce.
Come posso ottenere il cel solo degli spigoli?
Grazie

Ciao johngorgi85
Per il risultato che intendi ottenere, ti consiglio di mettere da parte il Cel Rendering e di attivare Sketch e Toon.
In questo modo potrai esportare le sole linee che ti interessano in un file vettoriale di Illustrator, da unire poi con un editor di immagini, al render "plastico" precedentemente creato.

Per l'esportazione, puoi seguire questo tutorial:
http://caleidos4d.blogspot.it/2013/01/e ... rator.html

[johngorgi85]

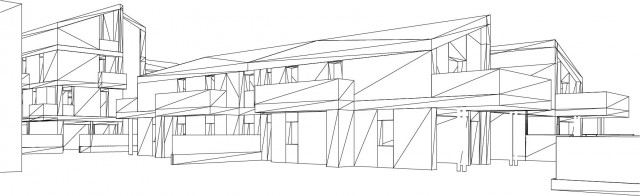

Ho provato a seguire il tutorial esportando in illustrator ma segna sempre le diagonali delle varie facce [quote="Caleidos4D"]

[Caleidos4D]

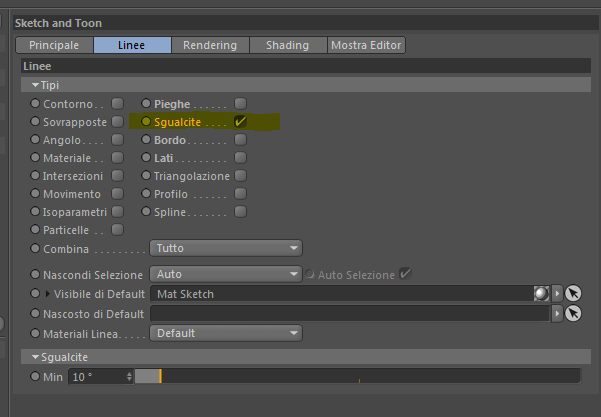

Prova a lasciare solo le sgualcite

[johngorgi85]

Prova a lasciare solo le sgualcite

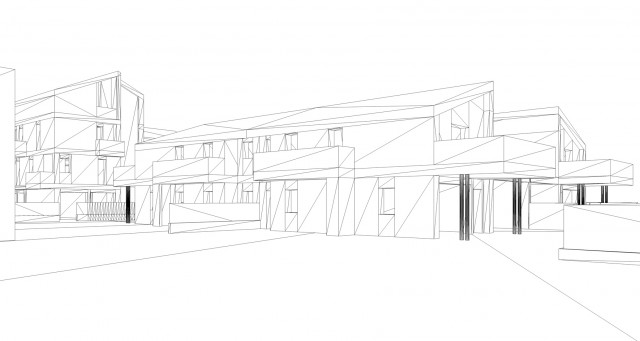

Purtroppo il risultato rimane lo stesso, potrebbe essere un problema che dipende dal fatto che il modello è stato realizzato in autocad?

[Caleidos4D]

Prova a lasciare solo le sgualcite

Purtroppo il risultato rimane lo stesso, potrebbe essere un problema che dipende dal fatto che il modello è stato realizzato in autocad?

Potrei ipotizzare di si, anche se purtroppo non usando Autocad (modello direttamente in cinema ogni lavoro e per il solo 2D uso un cad gratuito) non potrei darti la certezza assoluta.

Non so come vengano gestite le importazioni dei 3D di Autocad vs Cinema, tuttavia, provaad eseguire un nuovo Seleziona Tutto e poi Ottimizza e subito dopo a sciogliere le facce Triangolari.

Poi lanciando un render con attivo Scketch e Toon, vedi se qualcosa è cambiato.

[mutilo]

Ciao,
hai provato a detriangolare?

Ciao,
ho provato con detriangola e ottimizza: il risultato è questo...
diciamo che è notevolmente migliorato ma ci sono ancora delle linee che non dovrebbero esserci...

se sono poche come mi sembra di vedere perchè non le elimini in PS forse fai molto prima.

[ciciolo]

In che formato esporti da autocad?
Provato il formato .fbx?

Ho fatto una prova veloce e sembra non soffrire del problema. Al limite, se è possibile, allega un pezzo di modello originale in autocad
