Buongiorno a tutti!!
Sono nel panico!
Devo modellare una confezione di prodotti per i capelli e siccome nn modello mai forme così complesse non sò proprio da che parte iniziare!

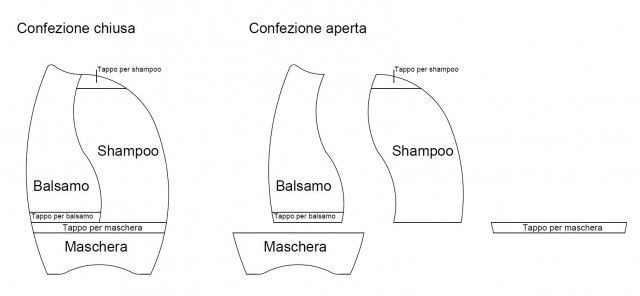

Per prima cosa ho disegnato la parte frontale con autocad e ve la posto così si capisce meglio.
Praticamente è un insieme di 3 forme che insieme fanno un'unica confezione.
Una forma per il balsamo con il suo tappo, una forma per lo shampoo con il suo tappo e la maschera per capelli che ha anch'essa un tappo ma questo tappo funge anche da appoggio per le altre due forme...
Vorrei dei consigli su come approcciare questo progetto, da dove parto?!?
Modello un'unica forma e poi la taglio? oppure mi conviene partire da una forma poi l'altra e così via poi le assemblo?
Ciao!
io partirei da un unica forma, tagliando poi ottieni tutte le parti, però bisognerebbe vedere anche le altre viste, top e fianco, per capire se è una forma arrotondata o spigolosa.
Se è spigolosa si può fare una spline se è arrotondata allora meglio una mesh in un hyper
"if you can't explain it simply, you don't understand it well enough"
voto anche io x le mesh in hypernurbs.
Partirei mettendo come sfondo delle viste di costruzione i disegni delle bottigliette; cubo delle dimensioni massime poi tagli in modo da separare i pezzi che poi chiuderai sullla parte aperta (quella tra le bottiglie) creando poligoni con il ponte; poi tagli e spostamenti di lati e punti per far seguire le forme volute e rendere continue le maglie di poligoni. Ottimizza sempre e cancella punti "ribelli" e inutili. Con l'HN ammorbidisci il tutto aggiungendo tagli in loop: più vai vicino al bordo e più sarà spigolosa la forma.
Gasp! forse è troppo stringato come "Bignami"?

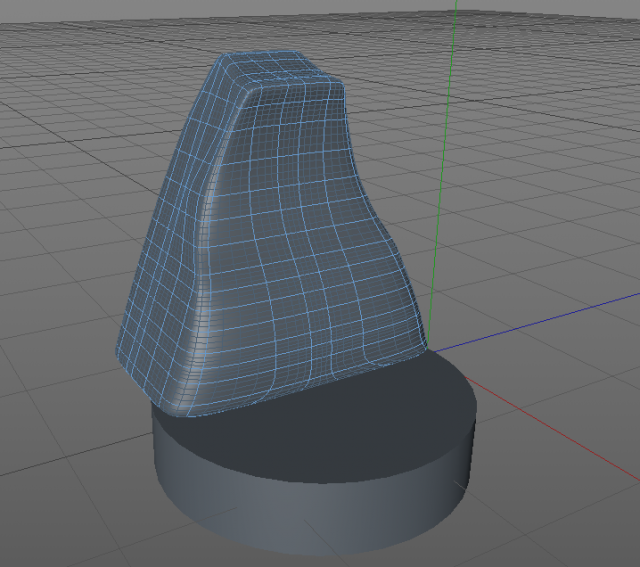

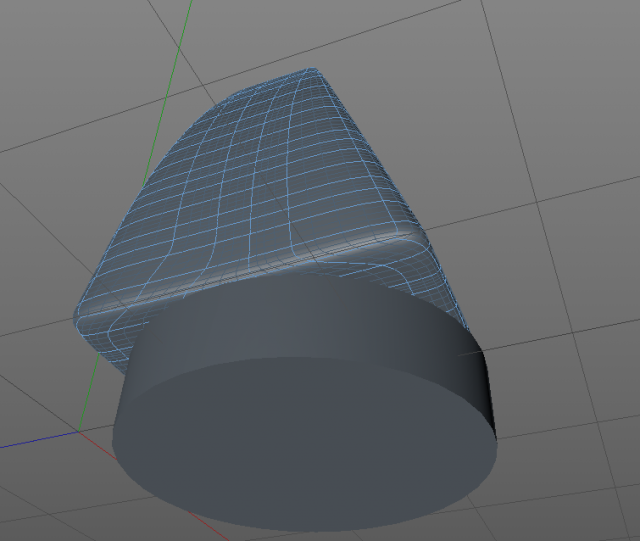

Sono partita modellando solo una forma... per vedere come va, vista la mia scarsità!
Adesso dovrei far diventare l'alto più a punta e la base semicircolare...
Attachments

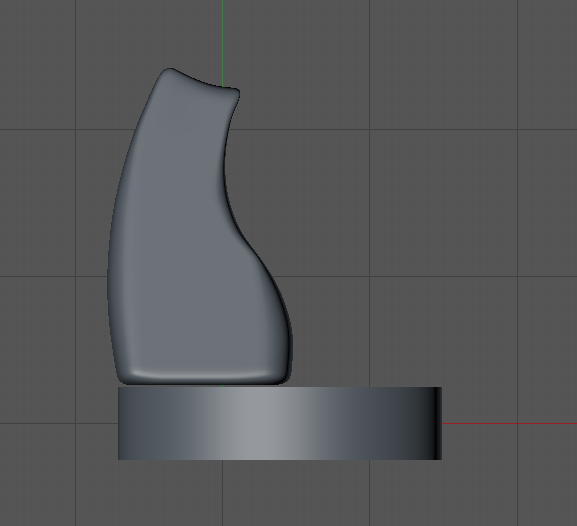

Schermata 2014-11-04 alle 13.32.57.png (36.55 KiB) Viewed 2455 times
.. si concordo Gel, anche se così evita dopo di chiudere i poligoni aperti delle singole 3 bottiglie dopo averle scisse (ops! questo passaggio l'ho dimenticato nel "bignami"!).

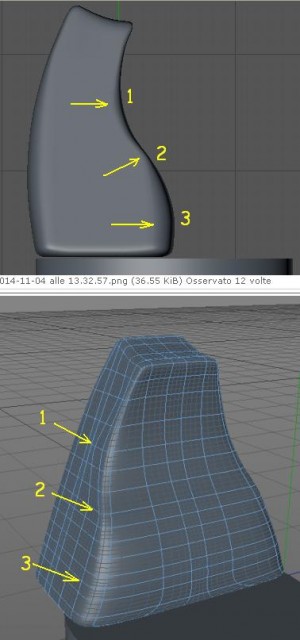

Alessia, nota i 3 punti evidenziati: dalla posizione dei lati della mesh di bordo si vede quello che ti accennavo prima.. più avvicini i lati al bordo e più lo spigolo è netto (2), più le allontani più di diventa morbido (1 e 3). Comunque per renderlo continuo dovresti allineare i lati abbastanza paralleli al bordo.
Non capisco proprio come dovrebbe essere sotto.. a cilindro? Solo il tappo, tutto?!
La forma laterale però.. c'è!
Infatti quando ho fatto l'altra forma, far combaciare i contorni è stato un casino e ho cancellato tutto!!
Riprovo partendo da un'unica forma e poi taglio!

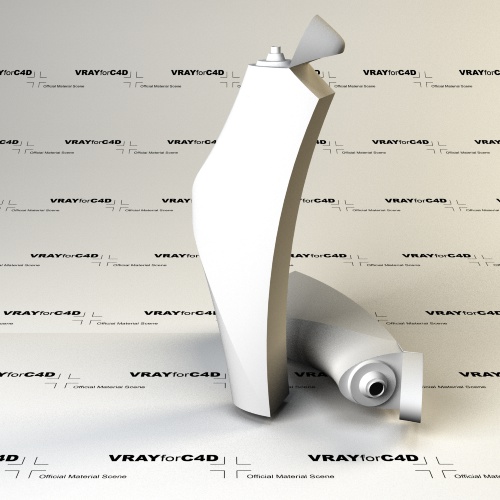

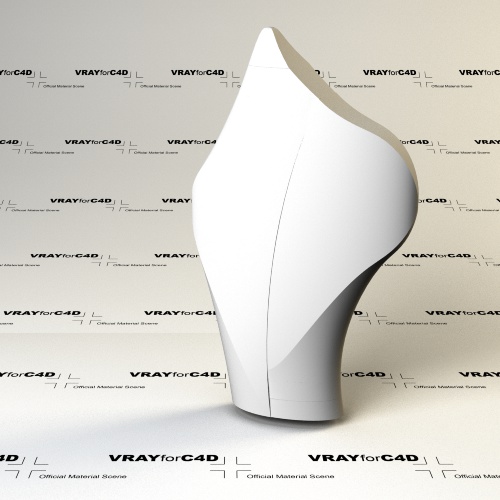

Alla fine ne sono uscita viva....
La forma dopo mille prove è stata anche cambiata e questa è la versione definitiva anche se manca l'appoggio di base per entrambe le forme...
Procedo con materiali, etichetta, ecc...
