Disegno tecnico bianco e nero con ombre

[allmark]

Buona giornata a Tutti
Eccomi con una mia domanda:
Si può in c4d trasformare un oggetto 3d in disegno tecnico bianco e nero con ombre più o meno accentuate ?
Ho provato con l'ambient occlusion, ma niente.
Grazie per il Vs eventuale aiuto.
cordialmente
allmark

[fabtie81]

Prova a fare dei rendering dalla vista che ti serve (dall'alto, Frontale, destra) e poi togli la saturazione con photoshop.

[allmark]

Grazie per l'informazione.
Ma i rendering devo farli sempre in ambient occlusion ?
Grazie ancora e Buona giornata
allmark

[allmark]

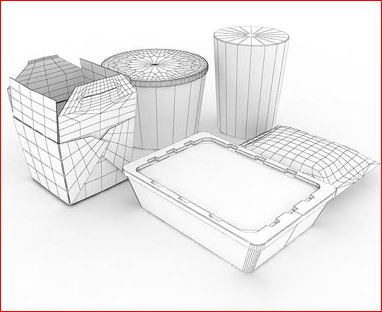

Allego un rendering come esempio.
Grazie mille !!
allmark

[cosez-one]

Nel motore di render di cinema esiste un effetto che è il Cell Render e fa proprio questo lavoro qui, in pratica crea automaticamente una texture che evidenzia i poligoni del modello...
Non credo sia necessario l'uso dell'ambient occlusion, purtroppo se usi vray come motore di render non penso si possa raggiungere questo risultato

[nexzac]

La soluzione migliore è fare 2 render, uno in bianco per le ombre e l'AO e l'altro con cel render e li sovrapponi poi in photoshop con un metodo di fusione tipo "moltiplica".

Se le due immagini non dovessero combaciare devi cambiare il tipo di camera dal vraybridge, nel pannello vray camera scegli Pinhole al posto di Standard


edit: volendo si può fare anche con vray usando il pass extra tex del multipass caricando lo shader edges

[allmark]

Grazie infinite per Vs suggerimento !!!
Buona giornata
cordialmente
allmark

[allmark]

Grazie infinite per Vs suggerimento !!!
Buona giornata
cordialmente
allmark
