Da Rhino a C4d

[penna85]

Sicuramente è una argomento trattato e ritrattato più volte.
Ma non trovo soluzione nell'esportare da Rhino a c4d, in pratica esporto in .obj ma mi da mesh triangolari mentre in rhino sono quadrangolari.
Come posso risolvere?

[bird]

esiste un plug-in che si chiama rhino.io che ti fa aprire direttamente i file in cinema. In alternativa prova con il formato FBX.

[penna85]

In .FBX mi da le solite mesh triangolari
Il plugin 100€
Eppure è un plugin vecchiotto compatibile fino alla R17 a quanto vedo.
Possibile che non ce un metodo "semplice" per esportare dopo tutti questi aggiornamenti di SW

[pivxtrex2]

Potresti postare un file di esempio in 3dm con quad mesh?

[penna85]

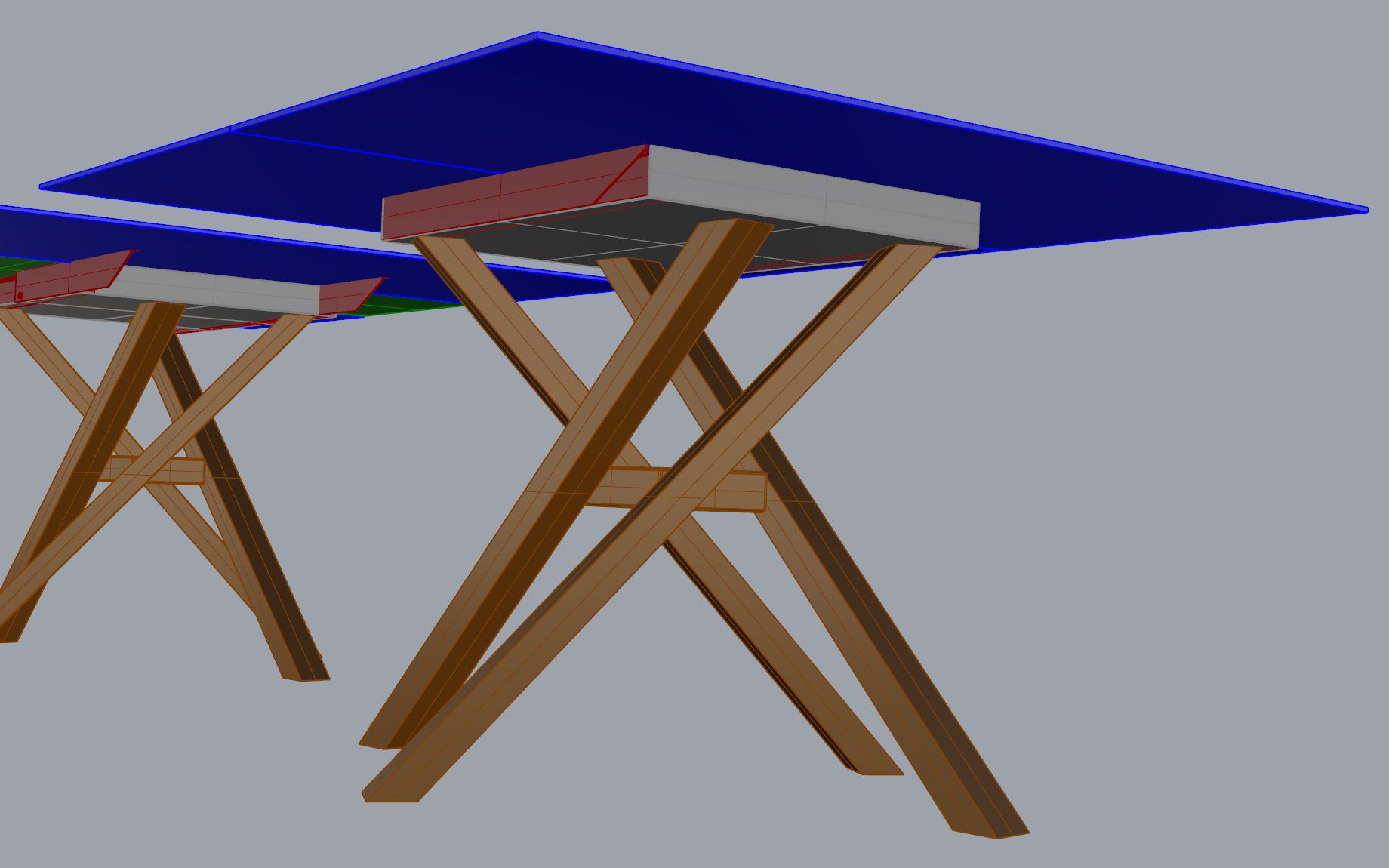

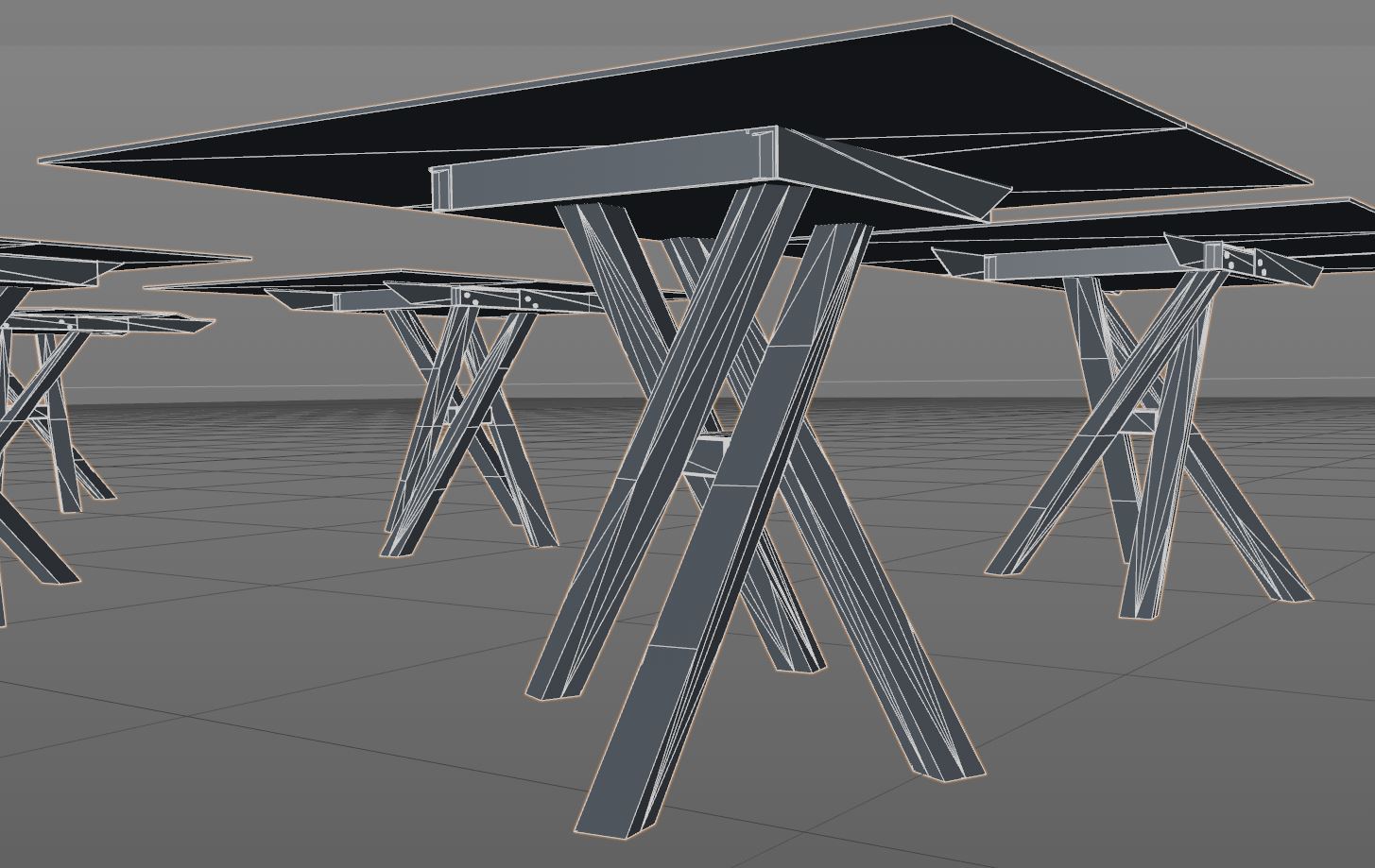

Posto degli screen,

[pivxtrex2]

Da rhino esporta in STL con selezione dei soli jagged seams nella finestra dei dettagli di esportazione. Dovrebbe uscire un file sempre trimesh ma più pulito. In cinema seleziona gli oggetti, vai in modalità edge e nel menu di selezione premi su phong break selection. Nelle opzioni del comando seleziona override phong tag e riduci il valore da 180° a 0.01°, poi premi sul pulsante select all. Inverti la selezione e dissolvi le linee.

[penna85]

Saresti cosi gentile se è possibile da postarmi degli screen.
Non riesco con i passaggi descritti

[pivxtrex2]

Vedo che hai difficoltà, ti illustro la versione semplificata esportando file DAE(Collada) da rhino. La versione in STL ha più parametri che ti possono essere utili per figure organiche composite.

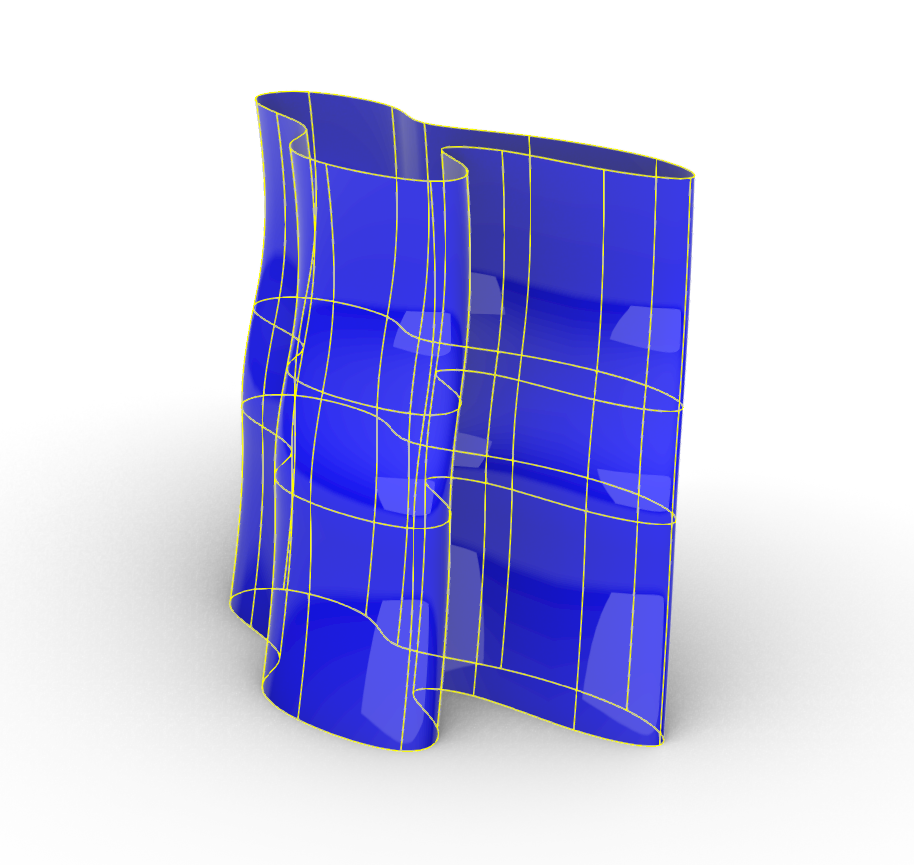

In rhino ho creato questa superficie (se formate da più pezzi discontinui conviene sempre esploderle prima di esportare)


Esportata in c4d formato Collada DAE, elimina camere, texture e tutti i tag

cinema dae import.png (442.75 KiB) Viewed 9530 times

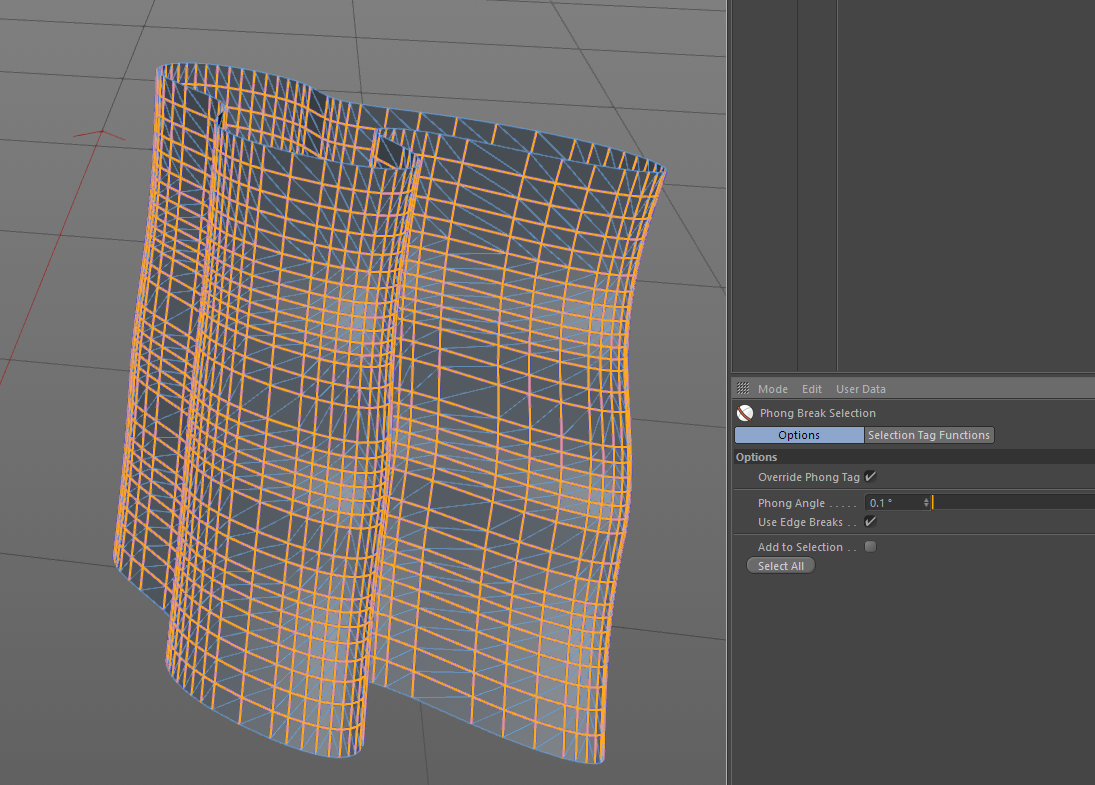

Selezioni l'oggetto, entri in modalità edge e applichi il comando Phong Break Selection (menu select) con i parametri in figura cliccando poi sul pulsante Select All

cinema phong sel.png (674.63 KiB) Viewed 9530 times

Poi inverti la selezione (menu select->invert)

select inverse.png (634.03 KiB) Viewed 9530 times

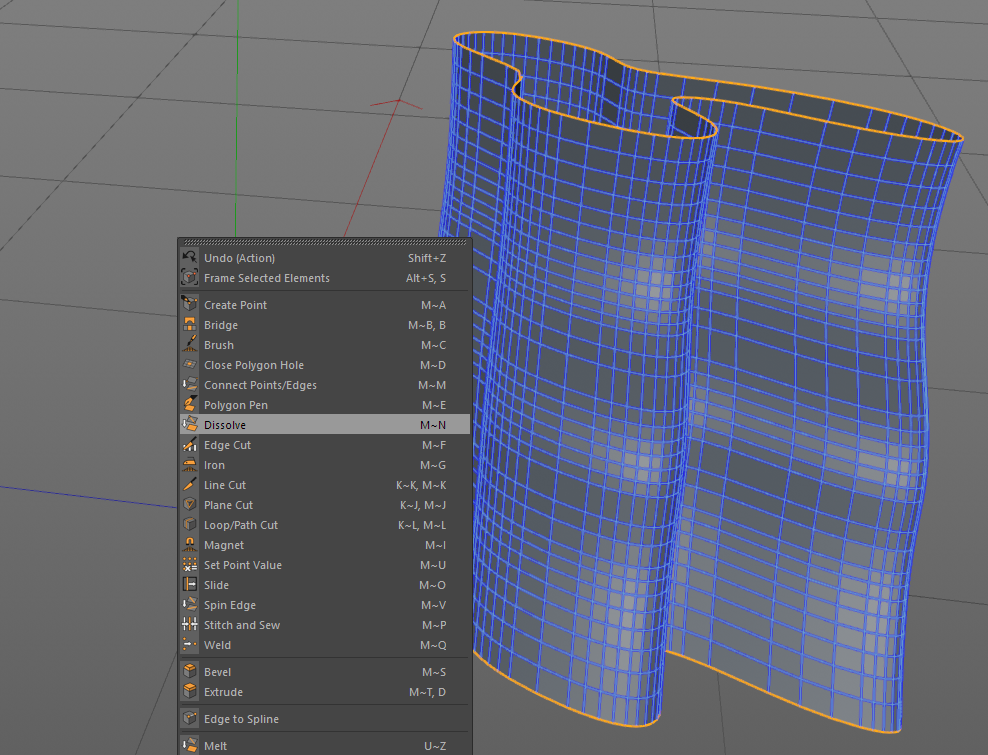

Pulsante destro in viewport e comando dissolve


Ora puoi applicare la subd e restituire un tag phong all'oggetto


[penna85]

Grazieee!!
Gentilissimo

[bird]

woow... utilissimo!!! grazieee
