Piano top per una cucina in stile

studio74 · Post by **studio74** » Thu Jun 20, 2019 10:32 am

Salve a tutti!

Sono alle prese con un piano top per una cucina in stile classico.
La cucina è di tipo a "C" e devo fare un piano top con relativo binario in testa personalizzato da abbinare agli stucchi e ai fregi del mobile cucina e del soffitto.

Ad ora sono a questo punto e realizzo un top così:
- spline+estrusione-> top in piano;
- creo una cornice da affiancare in testa al top: passo in finestra frontale e disegno il profilo del decoro con spline + estrusione per la lunghezza di un lato del top.
- Affianco questa cornice alla testa del top appena realizzato.
- C'è quindi il problema di combinare gli angoli a 45°di congiunzione delle cornici per gli altri lati, - se non creando delle boleane alle estremità per sottrarre la porzione che sovrabbonda ed ottenere gli angoli a 45°da combaciare -...
- Poi però la linea di congiunzione si vede, ovviamente, con la texture marmo...

Secondo voi, c'è un modo meno laborioso per realizzarlo?

Grazie a tutti!
Buona giornata,
Laura

Sirio76 · Post by **Sirio76** » Thu Jun 20, 2019 1:39 pm

Perché non posti una foto? così si capisce meglio cosa vuoi ottenere

studio74 · Post by **studio74** » Thu Jun 20, 2019 2:38 pm

Certo!

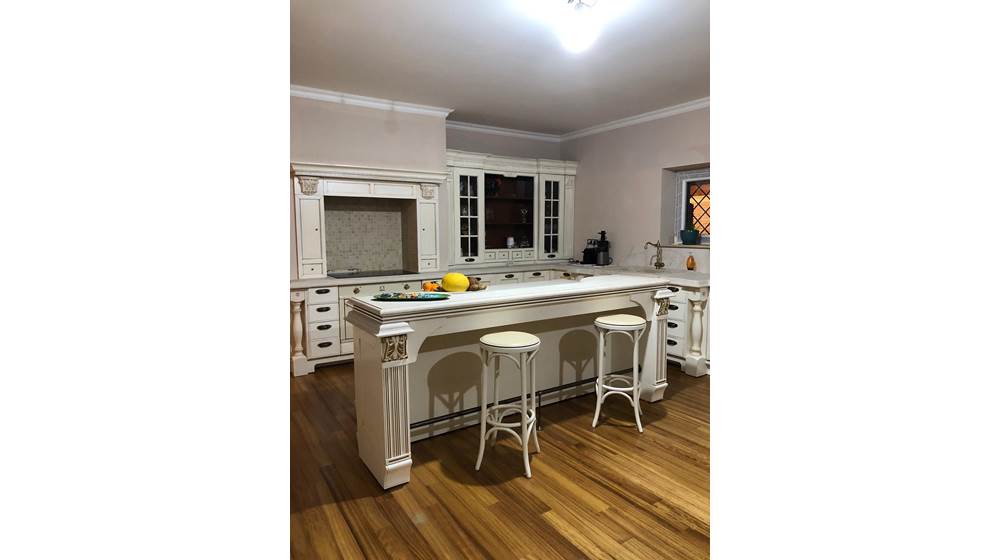

: esempio per retro isola.jpg (39.51 KiB) Viewed 1617 times

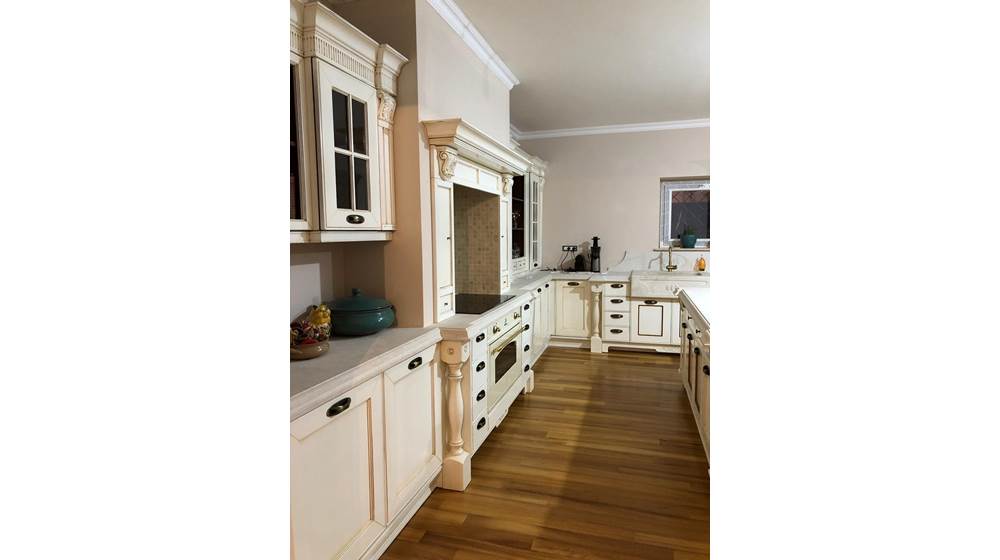

: esempio per camino.jpg (37.16 KiB) Viewed 1617 times

MarkoDer · Post by **MarkoDer** » Thu Jun 20, 2019 3:08 pm

Nelle immagini postate non si vede il dettaglio ma mi sembra buono, a meno che dovrai fare dei primi piani del bordo, allora facci vedere il difetto che riscontri

Sirio76 · Post by **Sirio76** » Thu Jun 20, 2019 5:35 pm

Se ho ben capito per ottenere la modanatura sul bordo del tavolo stai usando delle estrusioni che poi tagli a 45°, salvo poi che per qualche motivo lo spigolo non ti combacia. Se è questo il problema ti consiglio di usare lo sweep piuttosto che l'estrusione.

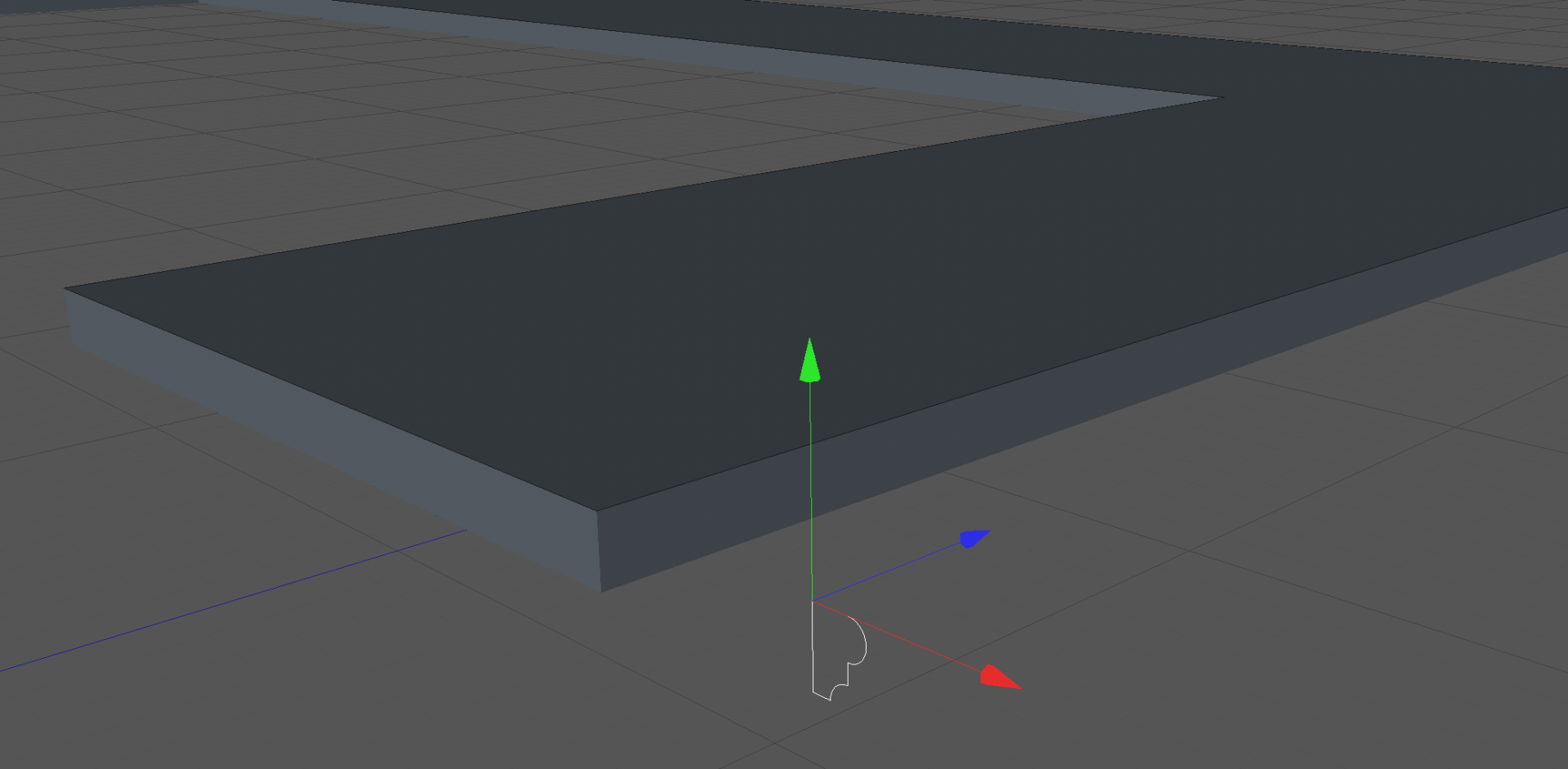

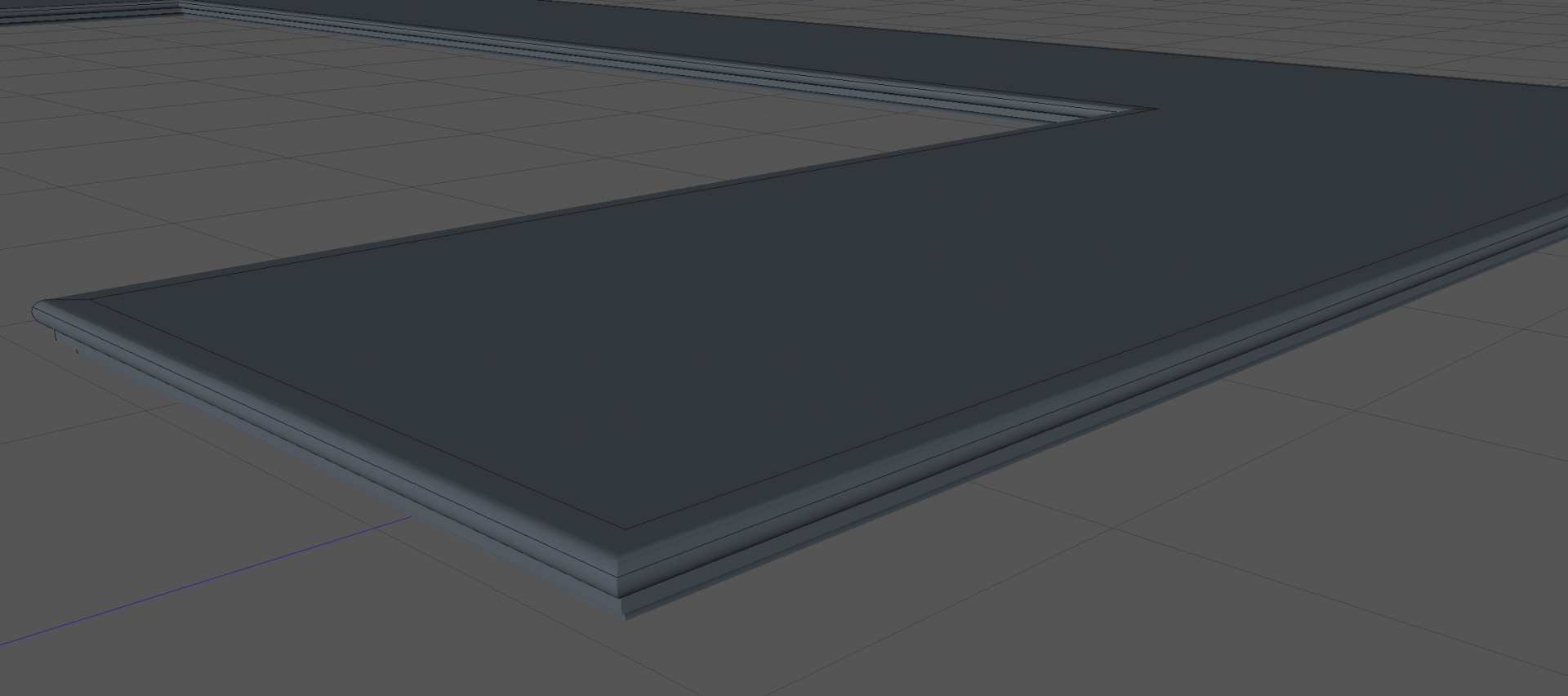

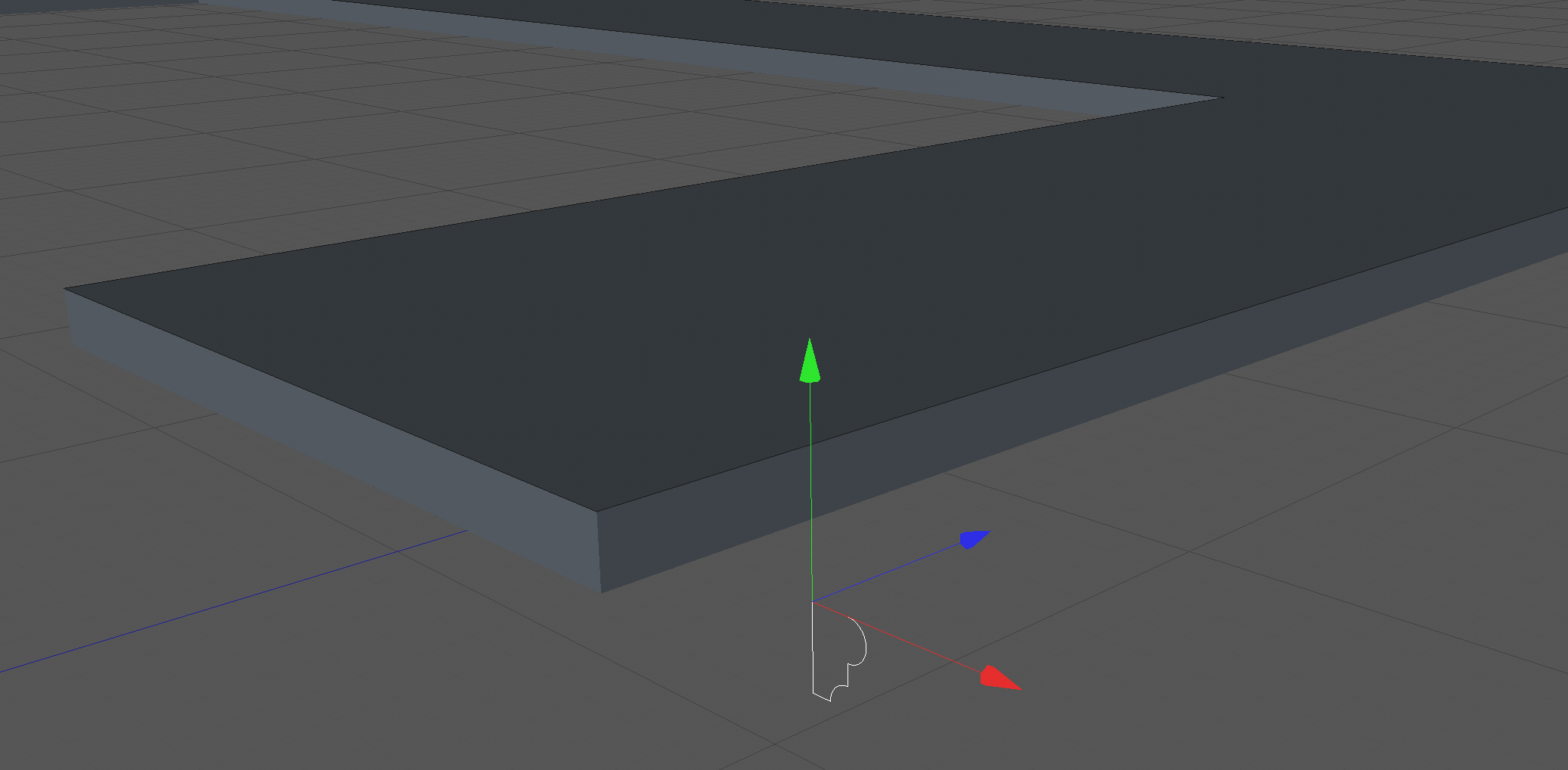

Una volta creato il top, estrapoli la spline del perimetro, crei il profilo per la modanatura avendo cura di posizionare l'asse sullo spigolo che combacerà col percorso, metti in una sweep e hai fatto.
