Rig Cerniera con più punti di rotazione

[lollo_O]

Ciao a tutti,
rieccomi a sbatter la testa su qualcosa che non ho mai fatto .
Devo riggare una cerniera (quella a sinistra )in maniera tale che aprendola (devo fare un'animazione) raggiunga la stessa posizione di quella di destra.
Ho provato con catena ik e con costraint ma mi rimane sempre qualche pezzo che va per conto suo ..
C'è qualche anima pia in grado di spiegarmi dove sbaglio?

se qualcuno il file è qui : https://www.dropbox.com/s/iumosyzuzdzag ... e.c4d?dl=0

Grazie

[masterzone]

Vista cosi' queste sono anche piu catene IK...sicuro che ne basti una? forse ne devi fare due con i goal in gerarchia di altre catene...

[lollo_O]

Vista cosi' queste sono anche piu catene IK...sicuro che ne basti una? forse ne devi fare due con i goal in gerarchia di altre catene...

Ci ho provato a farne due ma le seconda mi sballa la prima... Hai un esempio da seguire?

[abe3d]

... D'accordo con Ale per le due catene joint, una dipendente dall'altra, la questione però è che bisognerebbe conoscere in anticipo quale tipo usare tra diretta e indiretta...
nella gif allegata, la variazione di posizione e rotazione della cerniera più a sinistra è pensata per una IK e quella a destra per una FK.
A mio parere la soluzione al caso specifico è una cinematica diretta (FK) che, più naturalmente, spinge la "testa" non avendo essa libertà di movimento (costretta a un percorso prestabilito).
a questo punto però dovresti specificare con precisione i vari vincoli, nello specifico l'Object_1 dello stato chiuso (particolare in foto) è vincolato sui 3 punti, all'1 e 2 o all'1 e il 3 ?
Un altro accorgimento da tenere sempre presente in un rig è l'assoluta (per quanto possibile) precisione di posizione rotazione e direzione (y/z) degli assi!

[lollo_O]

... D'accordo con Ale per le due catene joint, una dipendente dall'altra, la questione però è che bisognerebbe conoscere in anticipo quale tipo usare tra diretta e indiretta...
nella gif allegata, la variazione di posizione e rotazione della cerniera più a sinistra è pensata per una IK e quella a destra per una FK.
A mio parere la soluzione al caso specifico è una cinematica diretta (FK) che, più naturalmente, spinge la "testa" non avendo essa libertà di movimento (costretta a un percorso prestabilito).
a questo punto però dovresti specificare con precisione i vari vincoli, nello specifico l'Object_1 dello stato chiuso (particolare in foto) è vincolato sui 3 punti, all'1 e 2 o all'1 e il 3 ?
Un altro accorgimento da tenere sempre presente in un rig è l'assoluta (per quanto possibile) precisione di posizione rotazione e direzione (y/z) degli assi!

Il movimento corretto secondo me è quello che fa la testa a sinistra nella gif. Unica precisazione sul discorso dei vincoli è che il punto 3 trasla solo da quello che vedo nella cerniera aperta, mentre l'1 ed il 2 ruotano e traslano. Per quanto riguarda gli assi, il file che vi ho condiviso era quello ricavato dall'esportazione nuda e cruda del cliente, quindi andavano ancora sistemati. Ti chiedo, dato che non sono un esperto di rigging, mi sapresti indirizzare su un eventuale tutorial per studiarlo per bene?

[abe3d]

Ok..

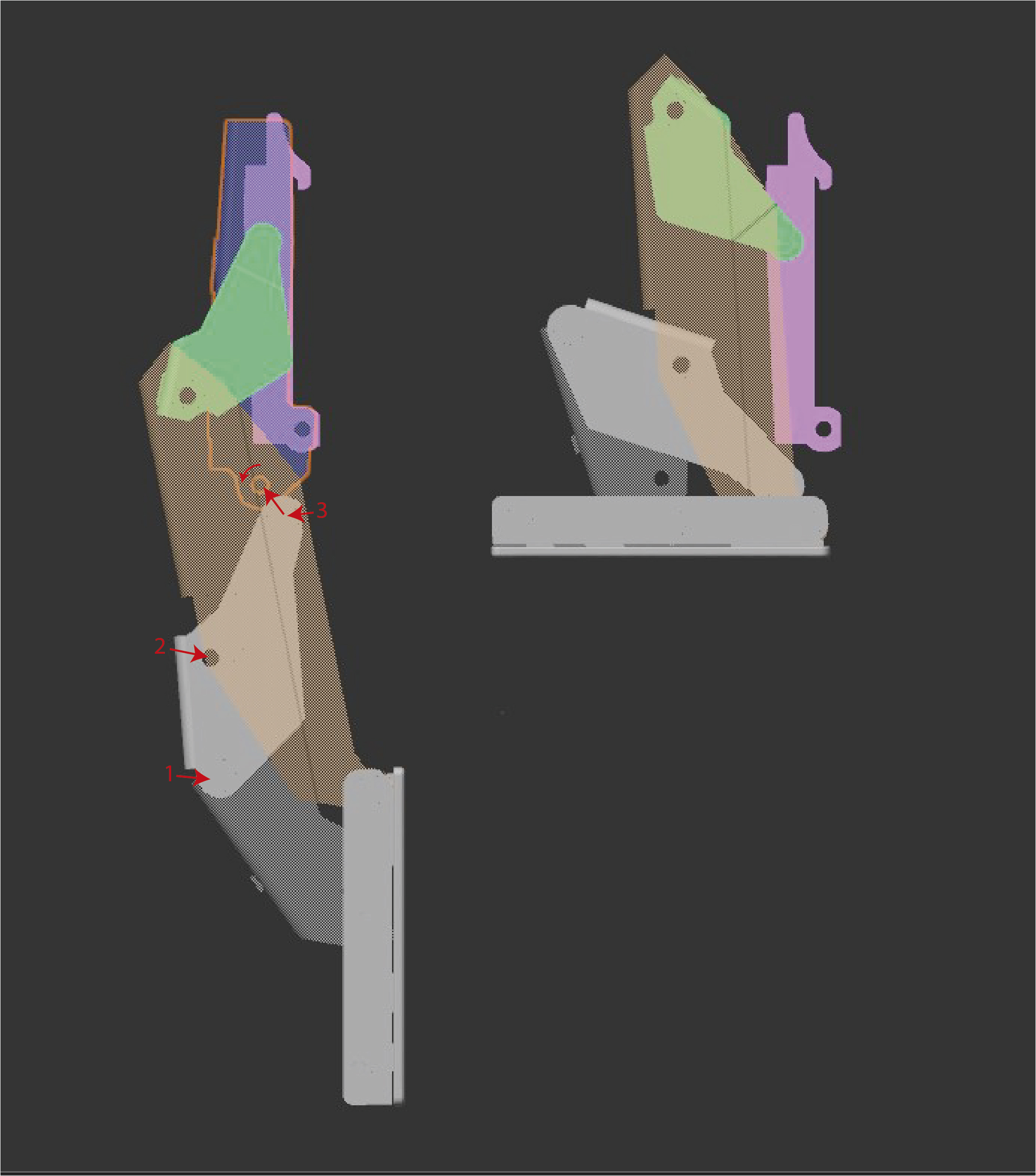

Ti ho fatto uno schema dove si evince chiaramente il difetto del modello (assi decentrati e pezzi mancanti) e sottesi i 3 punti (dove il punto 3 ruota e non trasla) il rig è abbastanza semplice...
per il tutorial, come al solito su internet ne trovi a vagonate, posso consigliarti una pillola ricavata da un corso di arkimed https://www.c4dzone.com/it/download/tut ... tta-68.htm che spiega essenzialmente la differenza tra cinematica inversa e diretta e il corso del cappellaiomatto https://www.c4dzone.com/it/blog/news-3/ ... ng-346.htm che tratta specificatamente di Rig meccanico (per il rig organico è tutt'altra questione) da acquistare.
