creare motivo tetto lastre forate

[nrik]

buonasera a tutti, sto cercando di creare questa trama (allegato).
ho creato il tetto con un cilindro schiacciato e basso, poi con tanti listelli (cubi schiacciati e allungati) ho creato le "fughe dei lastroni), ho raggruppato e reso modificabili tutti i cubi, poi li ho inseriti in una booleana con a-b (disco meno cubi) ma il risultato è nullo, non si vede niente... consigli?

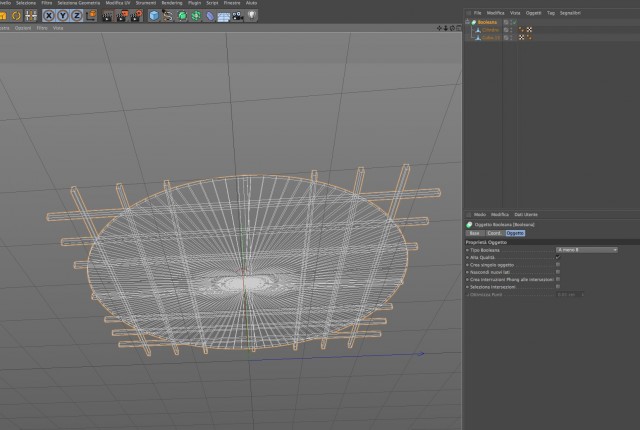

nello screen di cinema si vede come si presentano gli oggetti fuori dalla booleana.

[gabriele__82]

ciao, guarda il mio file. (il tuo procedimento è corretto cmq)

ciao ciao

[nrik]

ciao, guarda il mio file. (il tuo procedimento è corretto cmq)

ciao ciao

Sono collegato con l iPhone adesso, grazie mille per il file, appena torno a casa guardo.

[nrik]

ciao, guarda il mio file. (il tuo procedimento è corretto cmq)

ciao ciao

prova ad intrecciare i cubi per creare una griglia, la booleana smette di funzionare

EDIT:

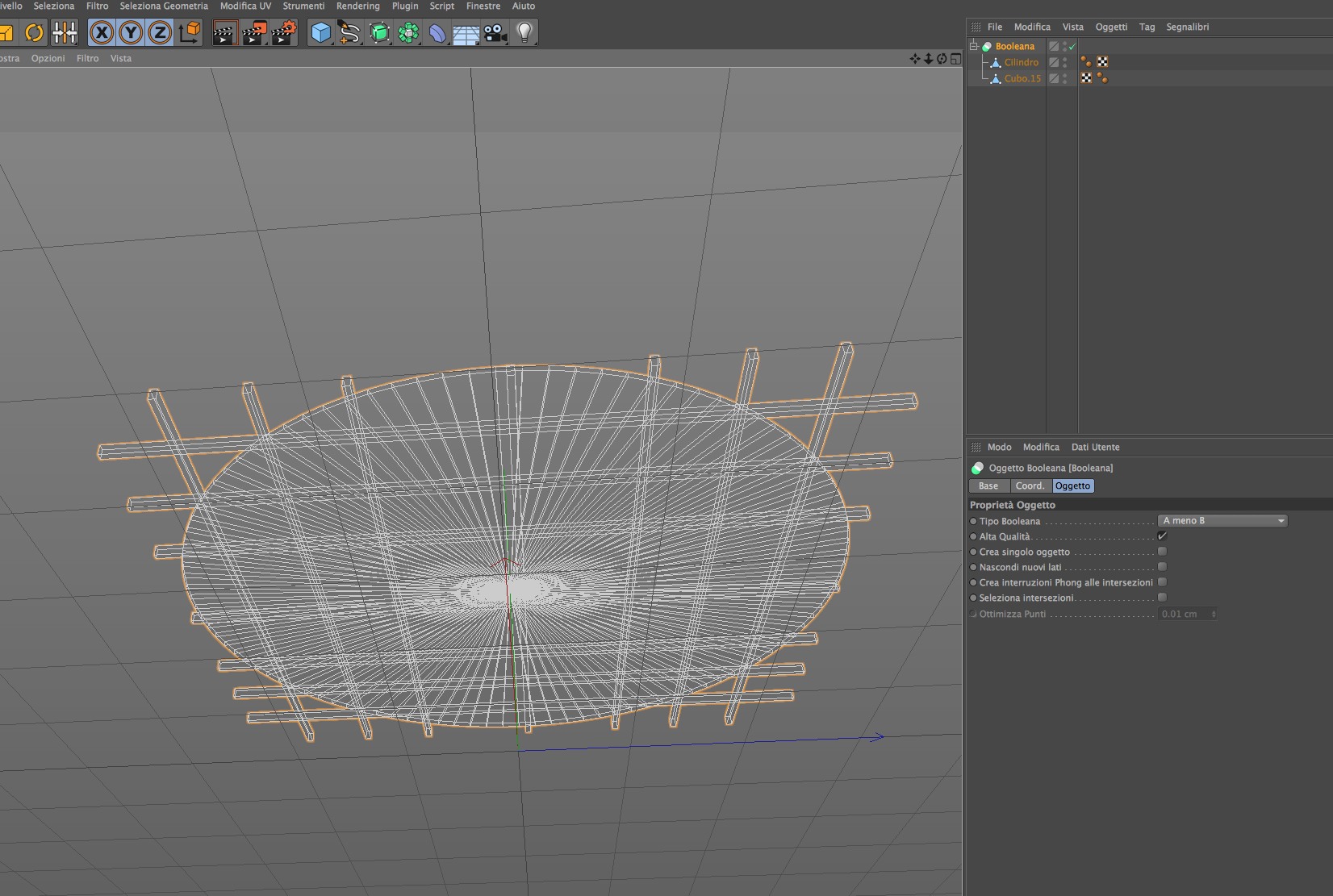

Ecco gli screen per farvi capire meglio

[gabriele__82]

a si si, se li unisci non funge più, credo sia dovuto al fatto che hai le sovrapposizoni degli oggetti quando unisci i cubi intrecciati, quindi la boleana va in crisi. o crei un profilo e poi lo estrudi seguendo tutto il percorso che devi fare oppure....non saprei

[hurricane]

Non ho provato, ma prova a unire prima i tubi verticali, poi gli orizzontali ed a fare una Booleana unisci con i tubi, e poi stato corrente ad oggetto per ottenere un oggetto griglia unico e poi fai la booleana col disco, spero di essermi spiegato!

[nrik]

Non ho provato, ma prova a unire prima i tubi verticali, poi gli orizzontali ed a fare una Booleana unisci con i tubi, e poi stato corrente ad oggetto per ottenere un oggetto griglia unico e poi fai la booleana col disco, spero di essermi spiegato!

per unire i tubi verticlali e poi orizzontali intendi raggrupparli?

EDIT

Ho provato a selezionare tutti i cubi della griglia e fare "stato corrente a oggetto" e a sottrarlo con la booleana al tetto, ma si inchioda cinema, e alla fine non ne esce niente

[jelly]

Se togli la spunta a "high quality" dovrebbe funzionare. Ti rimangono però i prismi sulle intersezioni dei parallelepipedi.

Per fare ciò che chiedi devi unire prima tutti i parallelepipedi orizzontali, poi quelli verticali (connect objects + delete), poi li unisci con la booleana (A union B) ed una volta resa modificabile la utilizzi come sottraendo alla boleana dei controsoffitti.
Più difficile spiegarlo che farlo.

[FofoC4D]

In allegato vedo una lastra forata, in cinema un disco con listelli intrecciati che non centrano una cippa.... non sto capendo....

[nrik]

Se togli la spunta a "high quality" dovrebbe funzionare. Ti rimangono però i prismi sulle intersezioni dei parallelepipedi.

Per fare ciò che chiedi devi unire prima tutti i parallelepipedi orizzontali, poi quelli verticali (connect objects + delete), poi li unisci con la booleana (A union B) ed una volta resa modificabile la utilizzi come sottraendo alla boleana dei controsoffitti.
Più difficile spiegarlo che farlo.

Fatto! ti ringrazio
