Suddivisione piano personalizzata

[albertoiuav]

Buongiorno a tutti,

devo suddividere un piano non in segmenti uguali (e fin qui tutto ok), ma anche sfalsati.
Il risultato che voglio ottenere è esattamente quello della foto in allegato, devo quindi suddividere il piano a "forma" di mattoni
per poi estrudere le facce e smussare gli spigoli.
Voglio poterlo fare così e non con una texture perchè poi random alcune dovranno essere quasi nere e altre chiare.
Qualcuno è in grado di aiutarmi?

grazie mille!!

[visualtricks]

Ciao, con il coltello in modalità Piano potresti fare prima i tagli orizzontali, poi selezionando strisce alternate e restringendo i tagli alla selezione, fare quelli verticali. Con il coltello in modalità Piano puoi specificare il numero di tagli e la distanza tra uno e l'altro, quindi dovrebbe essere veloce da fare.

[albertoiuav]

era la via che avevo tentato,
il problema è che una volta fatto (2 minuti a operazione visto che si trattava di una striscia con 400 opiù suddivisioni).
Quando selezionavo le facce per suddividerle internamente ed estruderle per poi smussarle, aveva creato delle strane connessioni tipo linee color ciano, che mi connettevano le "betonelle", quindi se provavo ad estrudere non mi faceva l'estrusione interna ad ogni singola betonella, ma al piano che le conteneva tutte.
Non so se mi spiego.
C'è un modo per ovviare questo problema?

Grazie in anticipo

[visualtricks]

Le linee ciano sono le suddivisioni n-gon (inevitabili con quel tipo di tagli), per fare quello che chiedi dovrebbe essere sufficiente disattivare nell'extrude la voce Preserve Groups

[albertoiuav]

Grandissimo!!

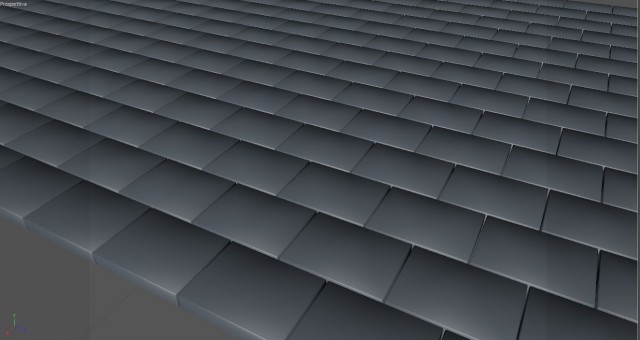

Sono riuscito, ti posto il risultato.
Il fatto che sembrino "ombreggiate" tutte nello stesso modo, non genera poi errori nel texturing con vray giusto?
Devo triangolarle o fare altro?

Grazie

[visualtricks]

abbassa (o elimina) il Phong tag

[visualtricks]

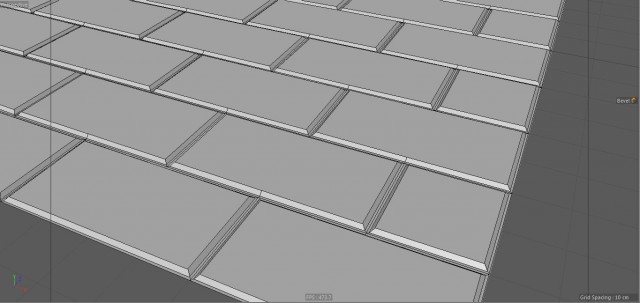

cmq per fare una cosa più simile all'immagine che hai postato procederei così (una volta fatti i tagli):

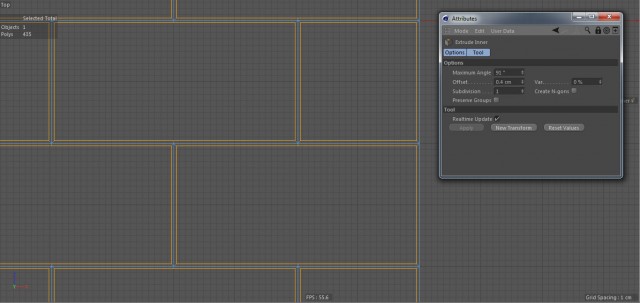

- piccolissimo Inner Extrude (non ricordo in italiano com'è) con max Angle 91°, Preserve Groups disattivato

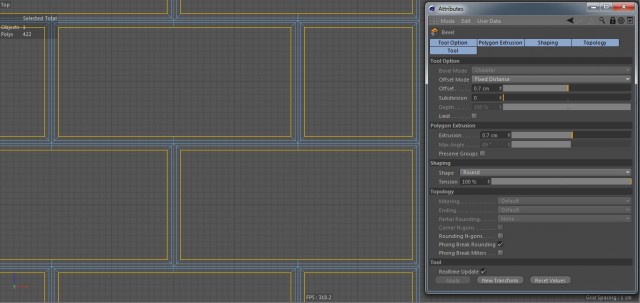

- Bevel sempre con Preserve Groups disattivato

- Phong a 30°

[albertoiuav]

Grazie mille davvero..!
Gentilissimo!!!
