creazione di un insegna pubblicitaria

[lele88]

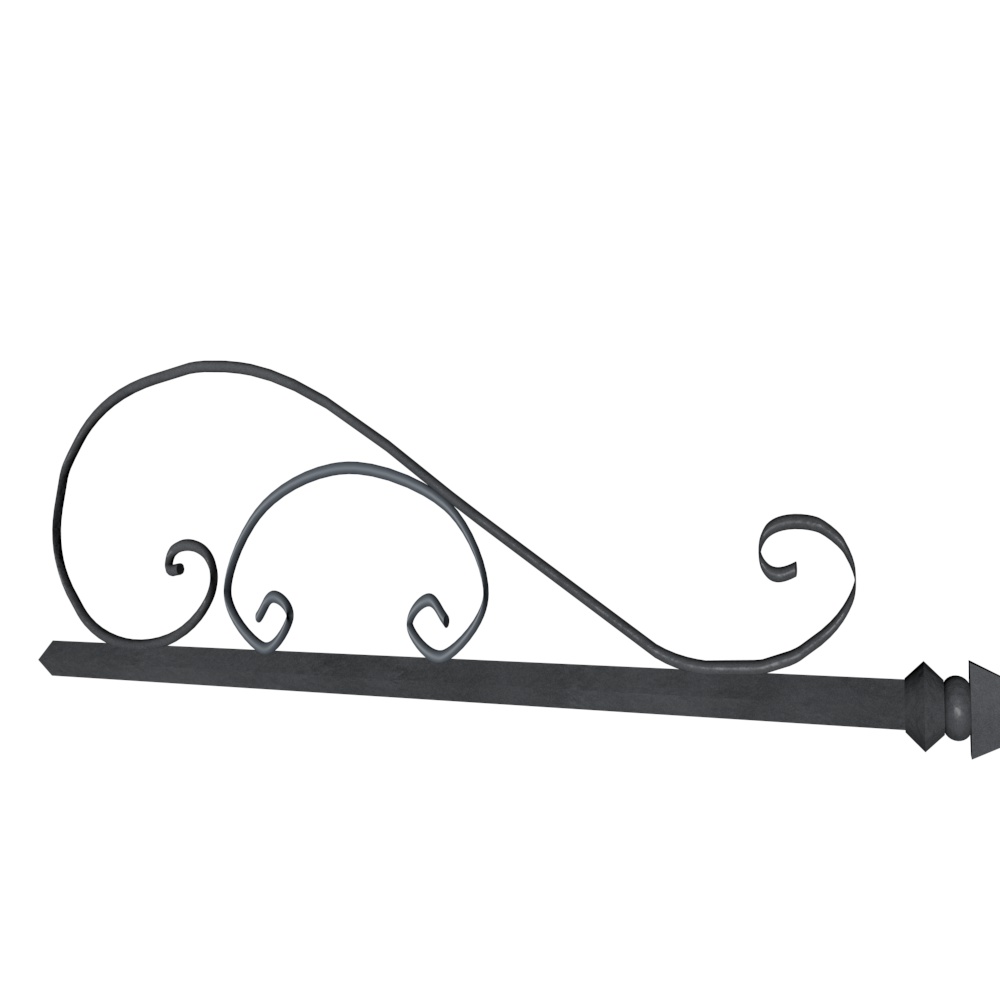

ciao a tutti dovrei creare questa insegna pubblicitaria per un ristorante
vorrei sapere da voi molto piu esperti di me nella modellazione come potermi muovere nel modo piu sempli e preciso possibile.
nn è importante l'immagine pubblicitaria ma vorrei sapere soltanto come modellare le parti portanti in ferro battuto
grazie a tutti in anticipo

[Nemus]

sweep nurbs e primitive semplici a gogo

[lele88]

sweep nurbs e primitive semplici a gogo

grazie per la risposta
con le primitive ci sono ho modellato le parti regolari.....
invece x le parti superiori che curvano ho disegnato una spline per poi inserirla nella sweep nurbs..
ma nn si trasforma niente e nn capisco xchè....

[lele88]

ops mi ero domenticato di inserire una spline cerchio... x questo nn mi funzionava....

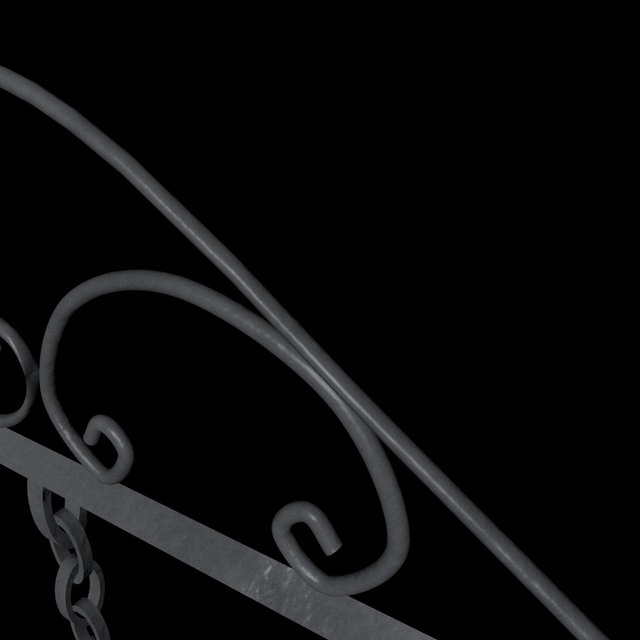

ma adesso ho un problema diverso, in alcuni punti la ' sbarra' da perfettamente tonda come dovrebbe, si schiaccia.... nn so dove sbaglio
allego un file x capirci
spero in un aiuto da parte vostra

[pierluigi]

purtroppo non so aiutarti. modello tutto in autocad.

[flowbox]

te ho fatto un esempio sulla tua insegna

sweep.rar

(6.84 KiB) Scaricato 65 volte

ciao

fabrik

[lele88]

grazie mille per la risposta e grazie per il modello
ma cmq continuo a nn capire quale sia il problema! il procedimento è esattamente lo stesso ma il tuo modello funziona ed il mio no
booooooooo!
ti allego il file se nn è di troppo disturbo dagli un occhio
grazie ancora!!

[flowbox]

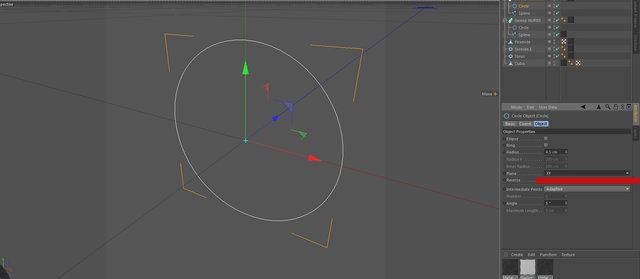

fatto... avevi messo parallel movement nello sweep ed il cerchio andava messo come coordinate del piano XY

insegnaflow.rar

(176.95 KiB) Scaricato 45 volte

ciao

fabrik

[Nemus]

ti allego il file se nn è di troppo disturbo dagli un occhio
grazie ancora!!

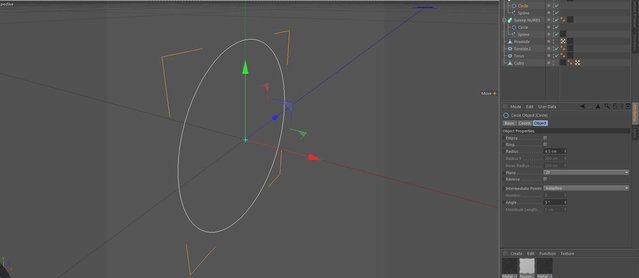

Errore classico: lo sweep nurbs estrude lungo l'asse Z della spline. Se l'asse è paralello al piano della spline ti ritroverai una estrusione piatta. Basta orientare la spline nel piano XY è tutto funge

[lele88]

GRAZIE x le risposte siete stati pazienti ed esaurienti, alla fine mi sono imballato con una cretinata di lavoro!
postero il lavoro finito
