Impostazioni rendering

[lucacci]

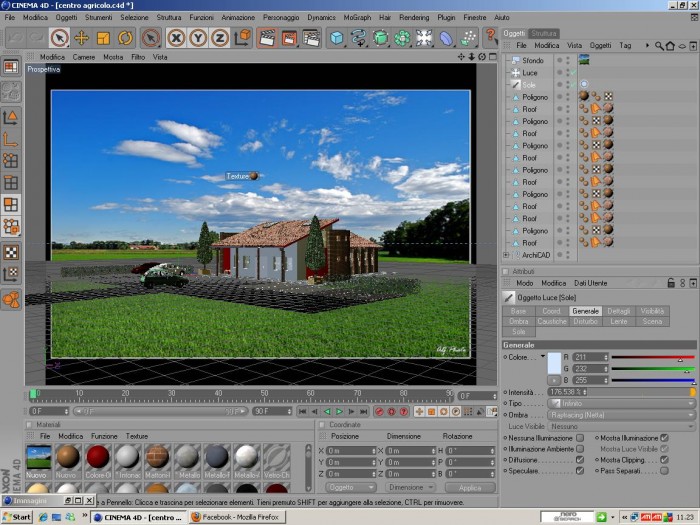

Salve a tutti. Qualcuno può consigliarmi i parametri rendering per una scena come questa senza avere dei tempi lunghissimi con radiosity in cinema 4d R10.5? Grazie mille

Diciamo che i parametri che ho impostato sono i seguenti

Generale
Antialisng: Mgliore
Filtro:immagine sferica
Trasparenza: con rifrazione
Rifelssione: tutti gli oggetti
Ombra: tutti i tipi
Renderizza come editor: off

Uscita
Risoluzione 800x600
Pixel 1:1
Fotogramma: fotogramma corrente off a off
Step fotogramma: 1
Rend campo: nessuno
Velocità fotogrammia: 30

Salva

formato TIFF
DPI: 80
dithering 24bit: spuntata

Antialising:migliore
Filtro: immagine statica
soglia: 10%
livello min max: 1x1, 4x4
scala MIP: 50%

illuminazione globale:standard
Intensità, precisione 90%
dimensioni prepass 1/1
profondità diffusione:3
campioni stocastici: 140
risoluz min::9
risoluz max: 30
ricalcola : prima volta
mostra illuminazione in prepass: nn attivo
salva soluzione: non attivo
distrib disturbo uniforme: attivo

Le altre voci le ho lasciate di default.

[Sandrigia]

hai sbagliato canale!
Qui si discute solo di Vray...

[myskin]

..uhm precisione al 90% è piuttosto alta.. prova a diminuire la profondità a 2. Comunque utilizza i tag per ridurre la g.i. e l'antialias dove non ti serve (es. mat. cromati, erba..): talvolta può ridurre di molto i tempi.
ciao!

[NICOLAB]

Allora.... io farei queste modifiche alla tua impostazione.
Ciao

Generale
Antialisng: Mgliore
Filtro:immagine statica
Trasparenza: con rifrazione
Rifelssione: tutti gli oggetti
Ombra: tutti i tipi
Renderizza come editor: off

Uscita
Risoluzione 800x600 ti viene un immagine un poco piccola
Pixel 1:1
Fotogramma: fotogramma corrente off a off
Step fotogramma: 1
Rend campo: nessuno
Velocità fotogrammia: 30

Salva
formato TIFF
DPI: 80
dithering 24bit: spuntata

Antialising:migliore
Filtro: immagine statica
soglia: 10%
livello min max: 1x1, 4x4
scala MIP: 50%

illuminazione globale:standard
Intensità, precisione 60%
dimensioni prepass 1/1
profondità diffusione:3
campioni stocastici: 140
risoluz min::100
risoluz max: 400
ricalcola : prima volta
mostra illuminazione in prepass: nn attivo
salva soluzione: non attivo
distrib disturbo uniforme: attivo
