Trefolo

[Ross]

Buonaseeeeera!

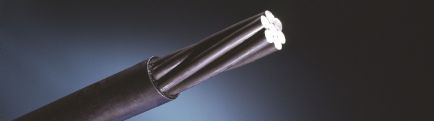

Devo realizzare un trefolo (vedi figure sottostanti) applicabile a corrimani, tettoie, ect.

trefolo viplato 1.jpg (4.88 KiB) Visto 1195 volte


Ho provato in 2 modi:
- ho creato un cilindro lungo e fino, l'ho duplicato a raggiera e, dopo aver
connesso e raggruppato in un unico oggetto i cilindri, ho aggiunto il deformatore Torcere;

- ho creato il contorno dei fili (è simile al contorno di una margheritina ) e dopo aver selezionato il tracciato gli messi in una sweep nurbs e ne ho modificato la torsione nei suoi attributi.

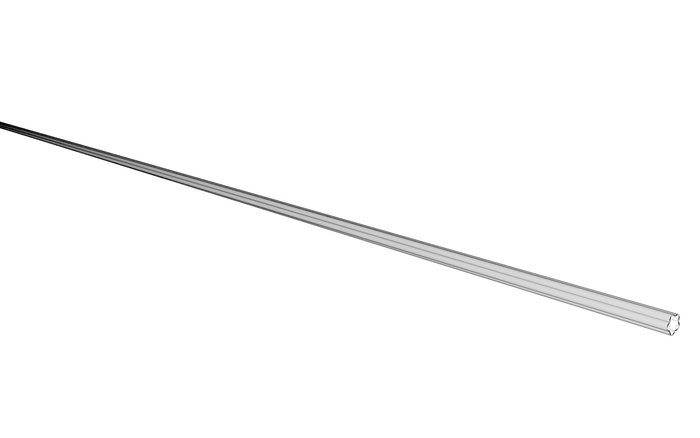

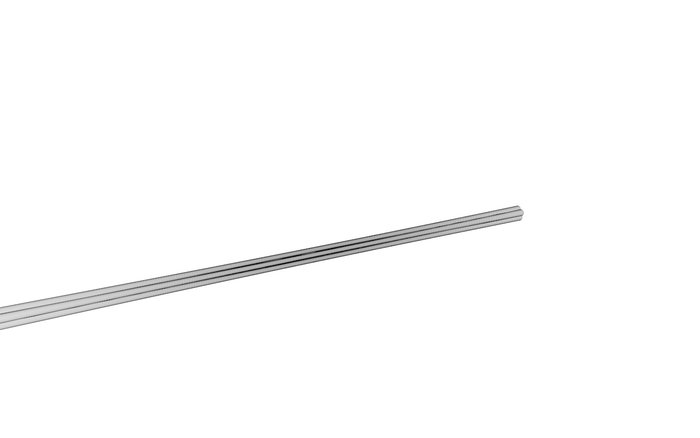

In entrambi i casi ho notato una lieve torsione molto lontana da quella che dovrei ottenere.

Qualcuno di voi sa dirmi come posso procedere per risolvere l'inghippo?

Grassssie!

[jelly]

reeper

http://www.codeworkers.de/reeperx/

[nexzac]

altrimenti potresti fare una loft nurbs a forma di cilindro, e ruotare man mano i cerchi che lo compongono, selezionare le spline del verso lungo intrecciate e usarle come spline x delle sweep a sezione circolare...
ma senz'altro il metodo più veloce è il plugin che t'ha linkato jelly!
credo cmq che funzioni solo a 32 bit, almeno a me faceva così su mac, non so su pc xchè non l'ho ancora provato

[gabriele__82]

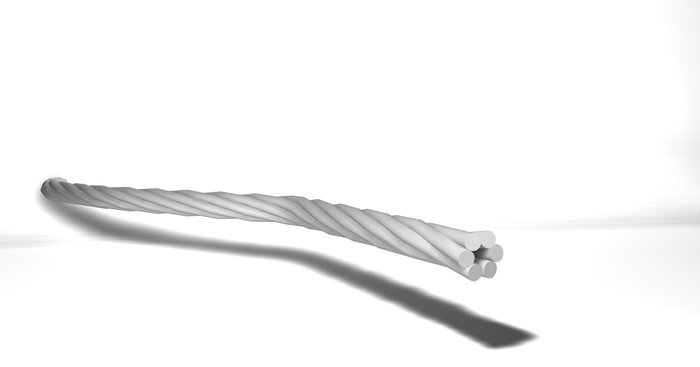

trefolo con il plugin Reeper X 1.0 già menzionato da jelly (velocissimo )

[Ross]

Arrrrr!
Per 1000 numi!
Non funziona nella R12 neppure aprendola in 32 bit!

Proverò la soluzione di Nexzac e vi farò sapere.

Grazie a tutti, belli e brutti! :D :D :D

C'

P.S. @gabriele_82: Non per farmi i cavoli tuoi ma a te è andato sulla R12? Grazie.

[gabriele__82]

sai che non ho provato, l'ho fatto direttamente con la r11. domani in ufficio provo. potresti farlo con la r11 e magari rendendolo modificabile lo importi nella r12. (non so se sia possibile però)

[jelly]

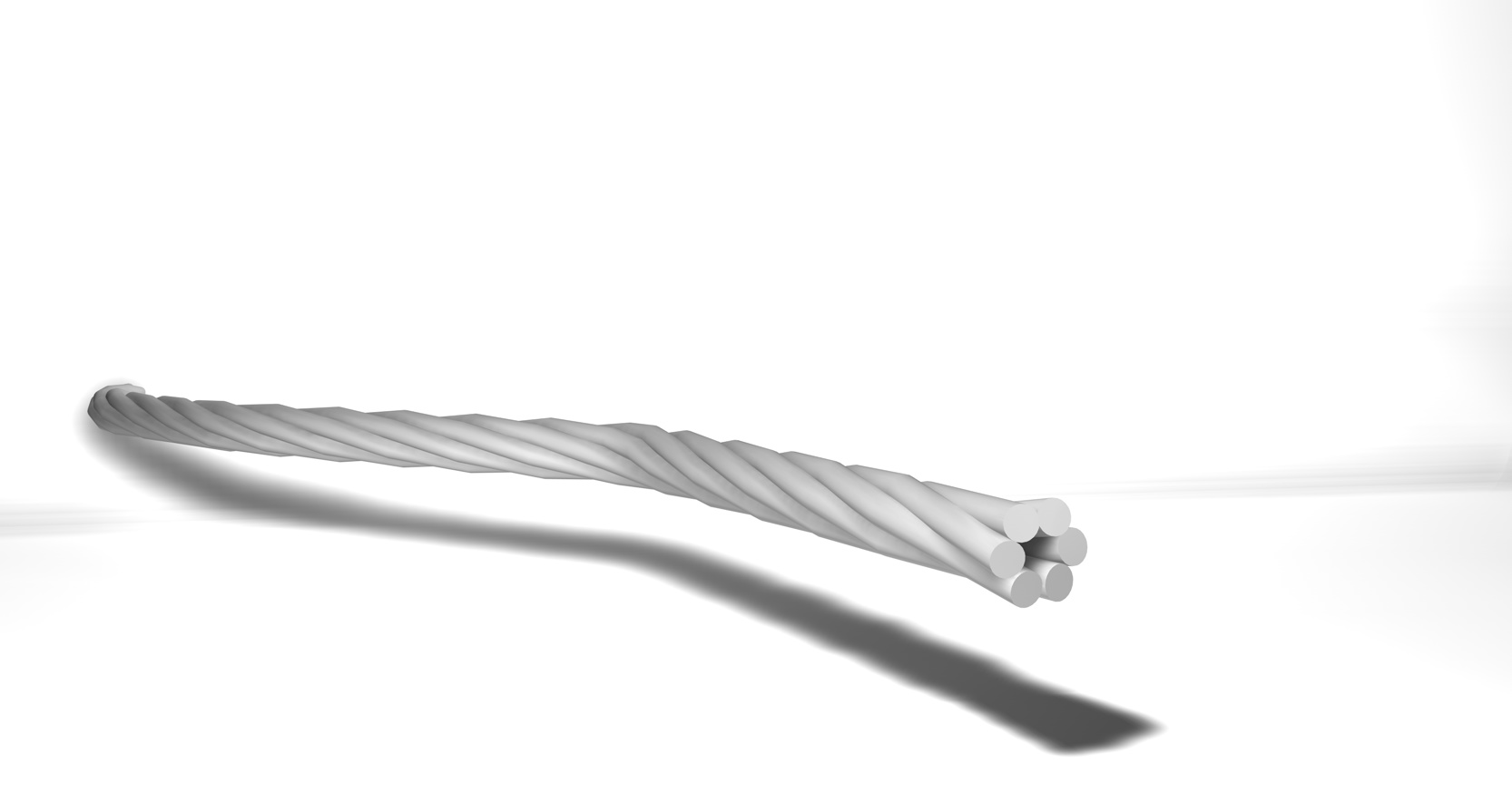

questo è senza plugin... va solo dritto, ma lo fai in 30 secondi.

ciao

[Ross]

Wow!
Grazie davvero!

Reeper sarebbe il + adatto ma anche la soluzione di jelly con un deformatore Torsione potrebbe fare al caso mio.

Mi chiedo come mai non funziona con Sweep Nurbs con path il percorso del trefolo e con dei cerchi uniti in un unico oggetto come profilo. Il tutto con deformatore torsione.
..Mistero..

Grazie a tutti!

Ciuz!
