Creare Percorso Su Poligono Da Spline

[delve]

ciao a tutti, come và?
mi scusi anticipatamente x la banalità del quesito. il mio problema è questo:come posso unire un percorso ke sarà costituito da spline ad un poligono (un terreno importato da archicad) in modo da poterlo selezionare separatamentee e assegnargli un materiale diverso?
grazie

[Arkimed]

Scusa Delve, forse è meglio che formuli meglio la domanda... cioè, se vuoi selezionarli separatamente perché vuoi unirli?

Arkimed

[delve]

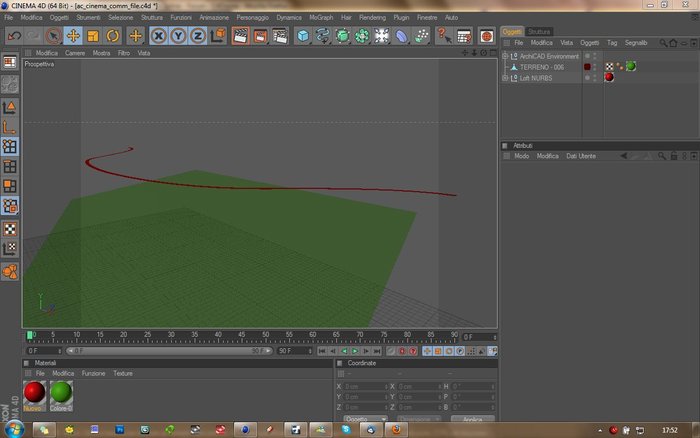

ok, allora vi mostro un'immagine: quello ke vorrei ottenere è ke il percorso in rosso fosse unito al terreno in verde in modo da potergli assegnare materiali diversi.

[myskin]

be' se deve essere un nastro adagiato sul terreno crea una sweep nurbs a sezione rettangolare; se deve andare in scavo fai una booleana sottraendo al terreno (solido) il nastro della sweep opportunamente proporzionato per scavare il terreno. In entrambi i casi puoi dare mat. diversi ai 2!

[delve]

allora, il terreno così come importato è un semplice poligono quindi nn ha spessore; credo dunque ke l'operazione booleana nn sia possibile; in realtà credevo ci fosse un procedimento + semplice x proiettare 2 spline su un poligono nn piano: la soluzione + banale sarebbe quella di aggiungere punti al piano ed in seguito selezionare l'area desiderata e settarla, ma così facendo ho un percorso spigoloso e approssimativo.

[Arkimed]

il terreno così come importato è un semplice poligono quindi nn ha spessore; credo dunque ke l'operazione booleana nn sia possibile

Questo è risolvibile dando spessore al tuo oggetto tramite il comando Extrude, avendo cura di abilitare la funzione Create Caps.

in realtà credevo ci fosse un procedimento + semplice x proiettare 2 spline su un poligono nn piano: la soluzione + banale sarebbe quella di aggiungere punti al piano ed in seguito selezionare l'area desiderata e settarla, ma così facendo ho un percorso spigoloso e approssimativo.

Beh ci sono almeno un paio di metodi per posizionare le spline su un piano del genere:

metodo 1- Le posizioni manualmente adagiandole esattamente sulla superficie (se non sbaglio è perfettamente piana... di irregolare ha solo i bordi, giusto?)

metodo 2 - ti posizioni nella vista dall'alto e usi il comando Project dal menu Structure/Edit Spline/Project

Arkimed

[delve]

perfetto, il secondo procedimento si avvicina al risultato. a questo punto il passaggio successivo è quello di creare una loft nurbs (ovvero il piano della percorso), alzarlo rispetto al piano e assegnargli un altro materiale? oppure cn le operazione booleane cercare di sottrarre dal piano il percorso (loft nurbs)?

[Arkimed]

dipende... esattamente come deve essere questo percorso rispetto al piano? sullo stesso livello? più su? più giù?

Arkimed

[delve]

ciao
il percorso deve seguire l'andamento del terreno ke è irregolare; cn la proiezione della spline (ovvero loft nurbs del percorso) sul terreno e dando spessori ai 2 elementi, si crea una sovrapposizione degli elementi e poi si può gestire il tutto cn le operazioni booleane. diciamo ke è un buon metodo, un pò dispersivo, ma corretto.
