Post Booleana: superfici frastagliate

[fikez]

Buongiorno,

come posso evitare che un solido bucato da oggetti a forma cilindrica, perda la sua complanarità e mi diventi frastagliato?

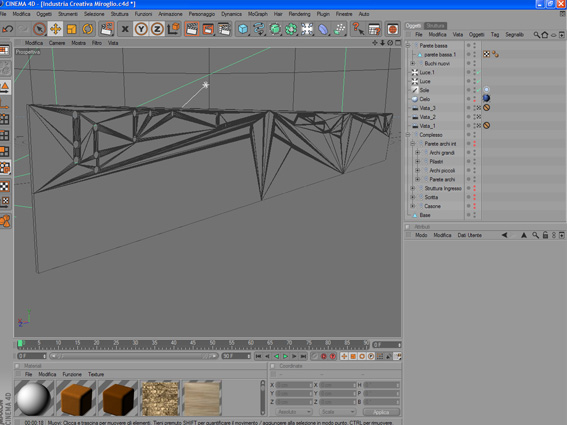

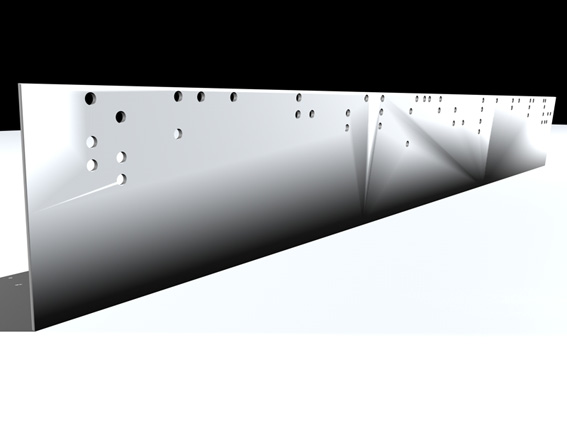

Ciò accade quando utilizzo la booleana per bucare il solido, come si vede nelle immagini sottostanti.

Grazie per le dritte.
federico

[gabriele__82]

ciao, allora che il tuo solido bucato diventi come l'immagine 2 è corretta, per far sparire tutte le linee dovresti rendere modificabile la booleana, connettere tutto e poi fare funzioni - detriangola - n-angoli, così diventerà un'unica sup. regolare.

cosa strana invece è ciò che ti succede sulla prima immagine, potrebbe essere il phong, cmq prova a zippare e allegare il file che vediamo un pò.

ciao ciao

[RZ_AleX]

Quoto Gabriele!
Se non hai esigenze particolali metti il phong al 40% e vedrai che in render ti viene perfetto.

Anche se, ho fatto una prova e con una primitiva cubo e non si verifica quel problema!

se posti il file è meglio, è probabile che il tuo solido sia importato da altri formati e quindi abbia triangolazioni da correggere.

Alex

[fikez]

Grazie ad entrambi.
Ho risolto il problema, diminuendo il Phong al 40%.

Grazie davvero.
Ne approfitto per chiedervi....cos'è il Phong?
Scusate la domanda da inesperto, ma già che ci sono approfitto della vostra gentilezza! :-)

[RZ_AleX]

di niente.
Il phong serve a levigare la superfice di una mesh, più il valore è basso e più visibili saranno gli angoli degli oggetti.

ciao
Alex

[fikez]

Perfetto, grazie.

Ora sono leggermente più "acculturato" in materia! :-)

Ciao e buon lavoro

[62VAMPIRO]

Perchè invece delle booleane non usate "Spline Mask" con un'estrusione? Vi crea molti meno problemi di triangolazione..........

[fikez]

Hai ragione 62Vampiro,

ma l'oggetto in questione è un muro importato da AutoCad, insieme ad altri.... perciò mi veniva più veloce lavorare direttamente su quello piuttosto che ridisegnarlo su Cinema 4d...
