Animazione ribaltamento cubo su un piano

[thex69]

Gentili utenti di C4Dzone,

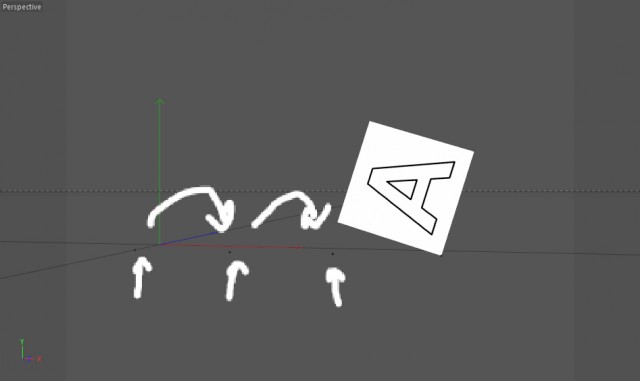

vi chiedo aiuto per una semplice animazione che vorrei creare. Ho allegato una foto per illustrare meglio il movimento perché è tanto semplice da disegnare quanto difficile da spiegare.

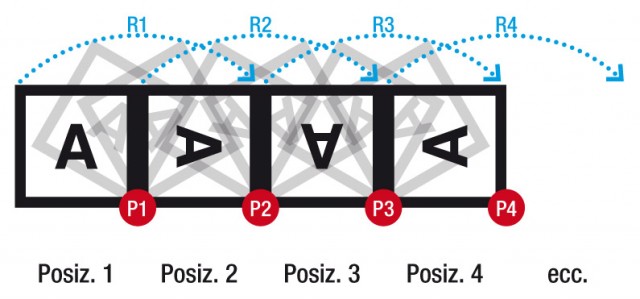

Vorrei che un cubo si ribaltasse su un piano, ruotando di 90° rispetto ad un perno e successivamente ruotando di 90° rispetto ad un'altro perno, come se rotolasse. L'intenzione è di farlo muovere in diverse direzioni. Come nell'esempio che ho allegato il cubo deve ruotare sul perno P1, successivamente sul perno P2, poi P3 ecc. Ho provato a servirmi di un oggetto nullo ma non riesco ad animare il cubo correttamente. In pratica dovrei spostare il perno di rotazione da un punto all'altro ma questo produce dei movimenti indesiderati.
È un problema che ho incontrato anche nelle animazioni di After Effect al quale non ho ancora trovato una soluzione. Spero ci sia una tecnica che al momento mi sfugge.
Grazie per l'attenzione,
Thex69

[cappellaiomatto]

ciao

devi splittare l'animazione in 4 pezzi, parti con il primo cubo con l'asse allineato al bordo
fai la rotazione
a fine rotazione tasto dx current state to object
sposti l'asse di questo nuovo cubo e fai una nuova animazione

ripeti x volte
al momento di transizione tra i 2 stati con dei tag visibility fai sparire un cubo e apparire all'istante l'altro

ti ho allegato l'esempio completo

buon lavoro

[visualtricks]

potresti anche provare questo plugin: http://eggtion.net/playground/cinema4d/roll-it?lang=en anche se non so se sia compatibile con le versioni più recenti di cinema

[thex69]

Ciao Cappellaiomatto,
ti ringrazio per il tempo dedicatomi, immaginavo una soluzione diversa ma proverò la tecnica che mi hai suggerito.

Ciao Visualtricks,
grazie anche te, provo il plug in, ho anche C4D r12. Speriamo bene.

[stefano libe]

Ciao per quanto riguarda after effects credo che tu debba lavorare con i punti di ancoraggio spostandoli per ottenere la rotazione voluta...
I punti di ancoraggio ti faranno da perno.

[abe3d]

Ciao Ragazzi, credo di aver trovato la soluzione, non è precisa al "millesimo di millimetro" però mi sembra un buon inizio.

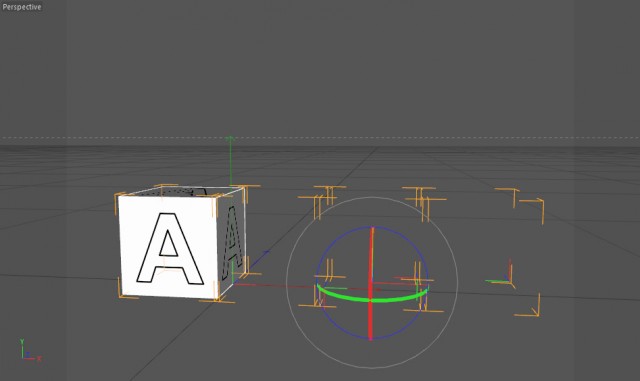

In pratica ho usato la rotazione di un cerchio (spline) per controllare ( con Xpresso ) la posizione, la rotazione e il sollevamento del cubo...

in allegato il file

[cappellaiomatto]

Ciao Cappellaiomatto,
ti ringrazio per il tempo dedicatomi, immaginavo una soluzione diversa ma proverò la tecnica che mi hai suggerito.

prego figurati.....questo è il classico esempio di cose che si possono fare in 100 modi diversi

praticamente hai scatenato un contest al cubo rotante

a tal proposito ho ancora una soluzione in mente.....

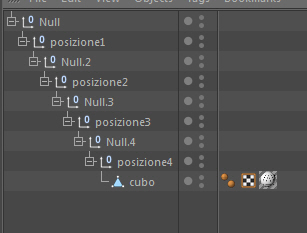

ricalchi con il convert to null tutti i possibili assi di rotazione della figura e li metti insieme come una matrioska che poi spacchetti.

tra ogni posizione e l'altra metti un nullo in mezzo se no hai la festa del gimballock

@abe : gran bel rig! bravo bella soluzione

[thex69]

Ciao ragazzi,
grazie a tutti per l'attenzione. Con C4D purtroppo sono ancora un principiante, è il problema di chi fa tante cose diverse, alcune restano indietro.
La soluzione dei molteplici oggetti null mi era venuta in mente ma mi sembrava poco pratico usare un oggetto null per comandare ogni rotazione. Concettualmente è la più semplice. Le provo tutte. Grazie ancora.
TheX69

[abe3d]

...Grazie Matteo

Veramente io avevo pensato ad una soluzione tipo MoveOnSurface dei preset del thinking particle, ma associato ad un oggetto. Dopo alcuni ragionamenti, però, ho sentenziato che per questo ci vorrebbe la capacità del Cappelaiomatto e ho ripiegato sulla soluzione sopra.

[cappellaiomatto]

...Grazie Matteo

Veramente io avevo pensato ad una soluzione tipo MoveOnSurface dei preset del thinking particle, ma associato ad un oggetto. Dopo alcuni ragionamenti, però, ho sentenziato che per questo ci vorrebbe la capacità del Cappelaiomatto e ho ripiegato sulla soluzione sopra.

piuttosto che usare i preset di tp di cinema mi sego una gamba!
Preferisco un milione di volte una soluzione semplice ed efficace come la tua piuttosto che le giungle di nodi che propinano dentro al software.

Brrr ho i brividi dai preset

Non sará precisissima ma se alla fine non inquadri da vicino o usi un po di motion blur direi che si camuffa abbastanza bene e alla fine il risultato é quello che conta!

Quindi ripeto i complimenti

E state alla larga dai preset......se li conosci li eviti (se guardate le mie pillole sui tp capirete il perché)
