Estrudi con risultato disastroso

[jeffroy]

Ciao a tutti,
mi trovo in grossa difficoltà nell'ottenere un'estrusione che dia un minimo spessore a questo oggetto che sto modellando.
Il risultato non è come da obiettivo e ho tentato di tutto:
- ho allineato le normali
- ho invertito le normali
- ho allineato i punti sull'asse x (per favorire la simmetria)
- ho provato ad inserire l'oggetto prima in Hn e poi in simmetria e viceversa

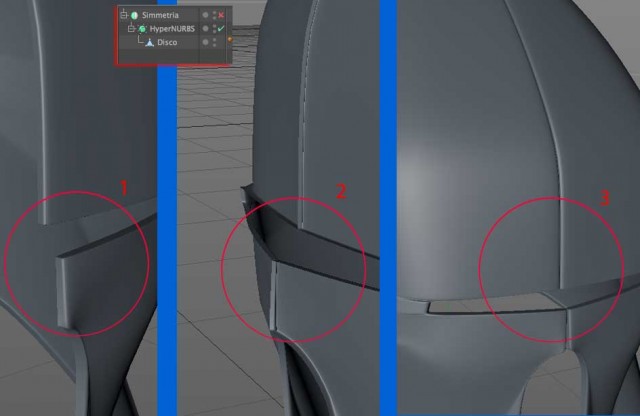

Il risultato è giusto in termini di spessore (1), ma nelle giunture della simmetria il risultato è questa sporgenza (2) o questo effetto cucitura rientrata (3).

Cosa devo fare ? ormai non so più cosa inventare e devo consegnare il lavoro

Grazie a chi mi aiuta

[_krone_]

senza un wire e delle immagini che facciano capire la forma é difficile aiutarti.

[visualtricks]

Potresti provare a dare lo spessore con il Cloth Nurbs, non fa i miracoli ma a volte mi ha salvato la vita.

[myskin]

ciao..provo a suggerirti quel che mi viene in mente (in ordine di prova e facendo copia di sicurezza):
non è che hai punti "dimenticati"? fatto un ottimizza? che succede se provi a cambiare la tolleranza della simmetria? selezionato punti interni ed esterni in loop sul piano di simmetria accertando che abbiano stessa coordinata rispetto all'asse (prova a vedere in struttura)?
Spero sia na roba del genere.. in bocca al lupo per la consegna!

[jeffroy]

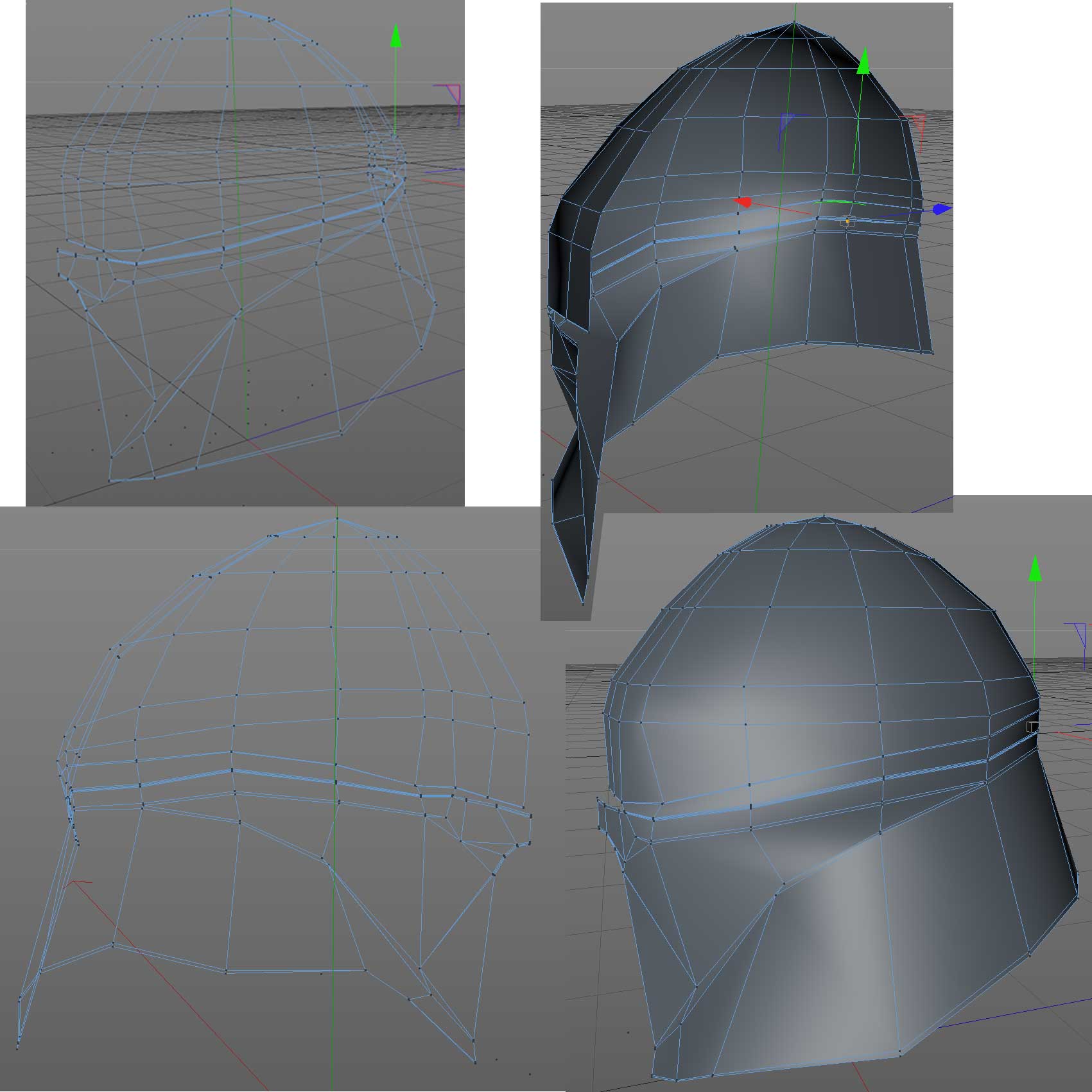

Prima di procedere coi vostri consigli seguo il suggerimento di Krone e integro con una visualizzazione ulteriore.
Grazie

[_krone_]

beh, la forma di partenza non sembra esatta nei punti da te indicati, o in questa irregolaritá totale non si capisce cosa sia giusto e cosa sia sbagliato.

Il problema principale é che hai tagliato tutti quei loop (immagino per l´HN) prima dell´estrusione, sono quelli che ti danno i problemi maggiori con l´estrusione, dovresti prima estrudere la forma base e poi tagliare i loop per l´HN; per la cucitura é un problema di tolleranza dell´oggetto symmetry o semplicemente i punti si trova al di lá dell´asse di simmetria.

[Ross78it]

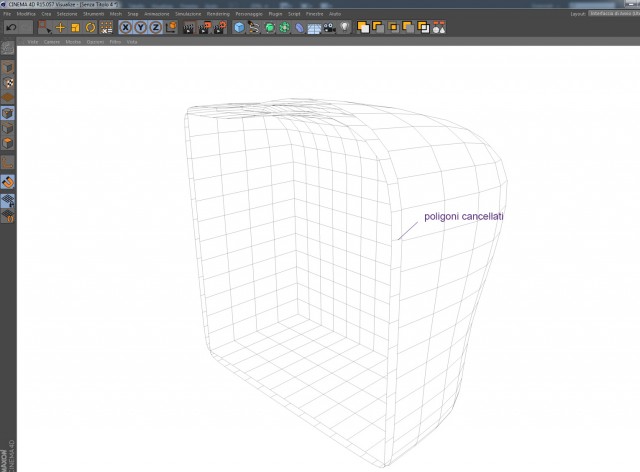

Secondo me i poligoni che hai lungo il piano di contatto della simmetria che ti creano problemi, perchè l'hn te li interpreta per una smussatura. Ho fatto una prova con un cubo, cancellando i poligoni ed ha funzionato.
Ciao

Luigi

[jeffroy]

Dunque sarebbe opportuno eseguire i tagli loop dopo l'estrusione ?
Grazie per le delucidazioni esaurienti. Grazie 1000.
Vado ad applicarmi

[jeffroy]

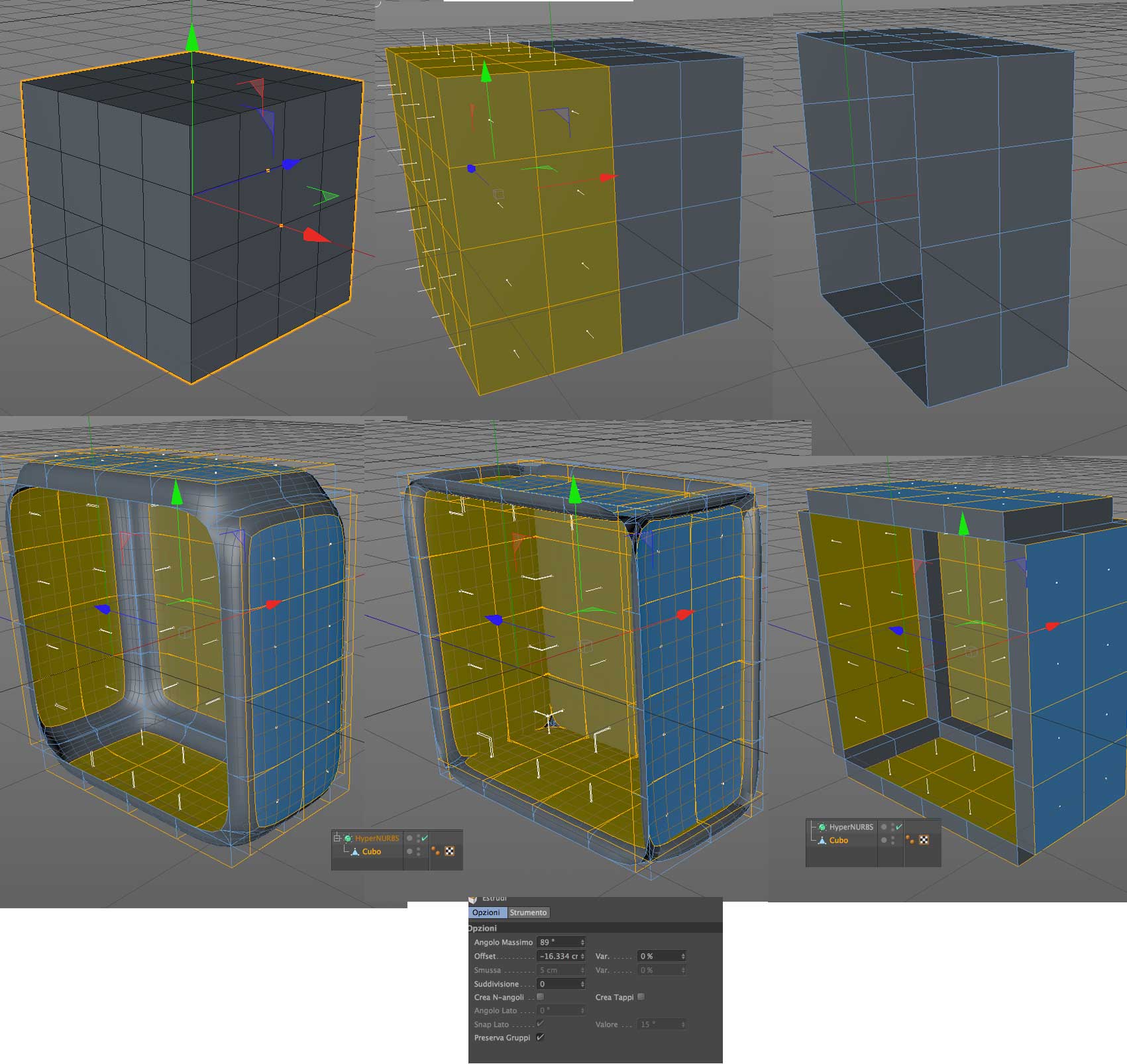

... Scusate, mettendo da parte il lavoro in atto ho provato a sperimentare per esclusione vari aspetti: ora testo lo strumento estrudi su un cubo reso modificabile e inserito/non inserito in HN. Questo l'esito. Non è che forse ho qualche settaggio errato dello strumento ? grazie

[hurricane]

Hai prima ottimizzato? U e poi O sulla tastiera.
Se si prova a mettere l'angolo massimo a 91°.
