Sweep Nurbs non riesco a fargli fare quello che voglio

oby · Post by **oby** » Wed Jul 06, 2011 9:09 am

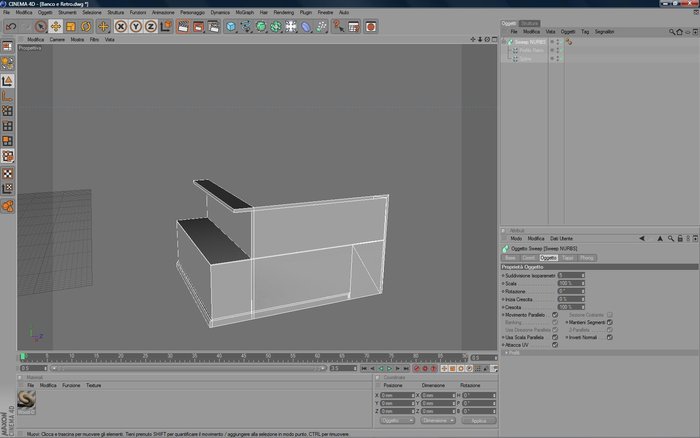

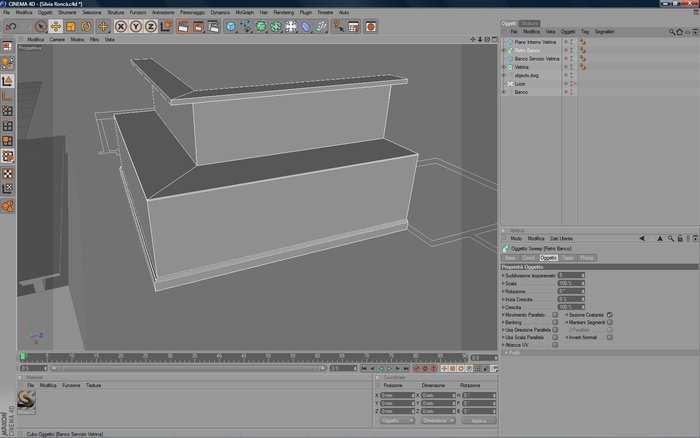

Ciao a tutti, come potete vedere in allegato ho inserito il profilo di un retrobanco di un bar in una sweep nurbs. Questo profilo deve seguire una Spline che forma un angolo retto. Il primo tratto funziona ma quando arriva all'angolo mi estrude il profilo senza ruotarlo di 90 gradi. Qualcuno sa dirmi come risolvere la cosa?
Grazie e buon lavoro a tutti...

Post by **Arkimed** » Wed Jul 06, 2011 9:32 am

Ciao Oby,
dipende dall'orientamento degli assi del profilo.
Seleziona tutti i suoi punti e ruotali in modo da avere l'asse Z perpendicolare al piano formato dai punti.

Nello SweeNurbs disattiva l'opzione Parallel Movement.

Arkimed

Post by **Arkimed** » Wed Jul 06, 2011 9:39 am

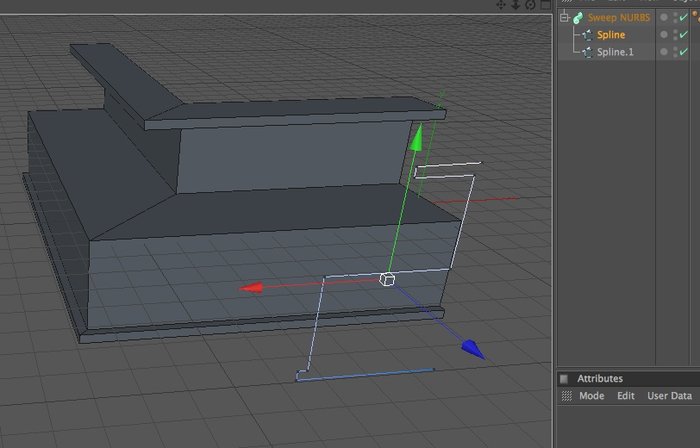

Ho fatto un esempio veloce.
Ecco un'immagine e il file del progetto.

Arkimed

oby · Post by **oby** » Wed Jul 06, 2011 9:52 am

Grazie Arkimed, ci sono riuscito però non ho ruotato l'asse dei punti, ho ruotato l'asse dell'oggeto intero con z perpendicolare al piano formato dai punti.
Grazie ancora e buona giornata.

Post by **Arkimed** » Wed Jul 06, 2011 10:20 am

Sì è lo stesso... l'importante è che l'asse Z risulti perpendicolare al piano formato dai punti.

Buona giornata anche a te.

Arkimed
