Pistoni danzanti Mograph + xpresso

[abe3d]

Salve a tutti, Apro un nuovo post che si rifà ad un argomento già discusso, ma oramai obsoleto: http://www.c4dzone.com/it/forum/posting ... 6&p=146398

Come da titolo ( un ossimoro che però rende l'idea ) ho ultimato un mio vecchio "piccio" che permette di controllare un numero teoricamente infinito di cloni che interagiscono tra loro ( con legami "strutturali" ), senza l'utilizzo delle dinamiche e quindi dei connettori.

il sistema può essere utilizzato con un qualsiasi effettuatore mograph ( dal casuale al suono) anche "mischiati" insieme...

questo è un esempio: http://youtu.be/qpeMCn_czZ0

...se (naturalmente) a qualcuno interessa, di seguito espongo un po di passaggi...

[abe3d]

Quindi:
1° modellazione di tutti i componenti e rigging "biella pistone" con i tag Limita ( come da vecchio post da cui si può scaricare il modello ).

2° rendo ogni gruppo figlio di un oggetto clone: volano ( clone in modo schiera griglia); perno di manovella ( clone in modo lineare, verranno riposizionati successivamente); e biella e pistone.

Cattura 1.5.JPG (30.09 KiB) Viewed 475 times

3°passiamo ad xpresso: mi sono creato un espressione che distanzia i cloni ( volano) tramite un vettore prestabilito nel momento in cui vengono creati, genera e posiziona gli altri cloni e in più, riflette a video il numero di cloni complessivi ( quest'ultimo grazie a un'intuizione di Marcok).

Cattura 2.JPG (42.81 KiB) Viewed 475 times

A questo punto basta aumentare il "conta" del cloner volano per ritrovarsi a posto anche gli altri cloni. Di seguito un esempio che regola il passo dei cloni in modo automatico.

automazione passo cloni.rar

(62.64 KiB) Downloaded 33 times

4°Tramite gli effettuatori eredità e piano, fisso i cloni perno di manovella, ai rispettivi volani.
5° Una volta deciso il numero di cloni da utilizzare, faccio una copia del cloner "biella e pistone", disattivo le istanze di render e premendo C, ottengo dall'oggetto cloner "biella e pistone" tutti oggetti separati.

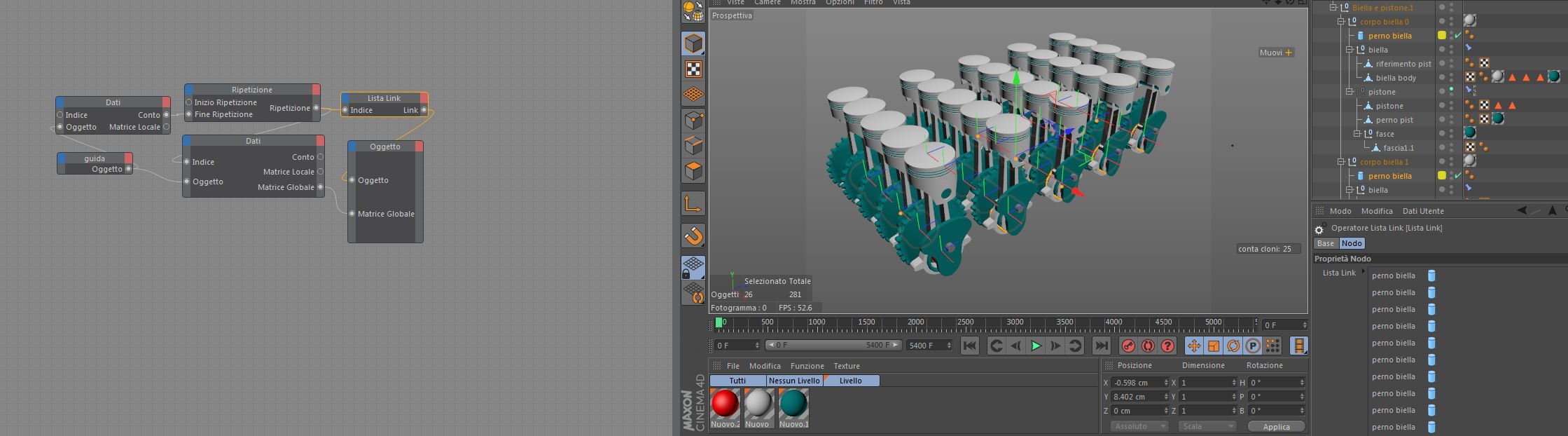

6° con una seconda espressione collego tramite un nodo ripetitore ed un nodo lista link, ogni "perno biella" ai rispettivi "perni di manovella".

7° aggiungo al cloner "volano" un effettuarore ( nel mio caso "suono" ), regolo i parametri di rotazione...
...e se tutto va bene... funziona
