modellazione parapetto interno scala elicoidale

[d@dde]

ciao a tutti,
avrei bisogno di una mano per la modellazione di un parapetto solido da sviluppare sul lato interno di una scala elicoidale: ho la sezione e, una volta dimensionata la spline a spirale ho pensato di utilizzare una Sweep.
Il problema è che il parapetto non mantiene la sua verticale ma "svasa" ,ruota sviluppandosi lungo la spline e nonostante i ripetuti tentativi e combinazioni di spunte nei parametri della Sweep non ne vengo a capo ma sono sicuro che esista la soluzione e probabilmente sia pure banale...(ovviamente il problema non sono i punti di arrivo e partenza dove me la caverei tagliando con una booleana ma riguarda proprio la svasatura o inclinazione che viene a prodursi)
oltretutto poi il problema successivo potrebbe essere il raccordo una volta arrivati al piano ma una cosa alla volta.

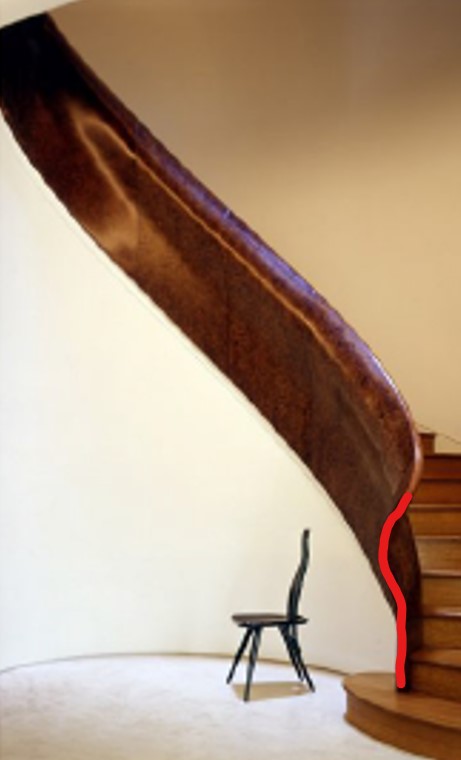

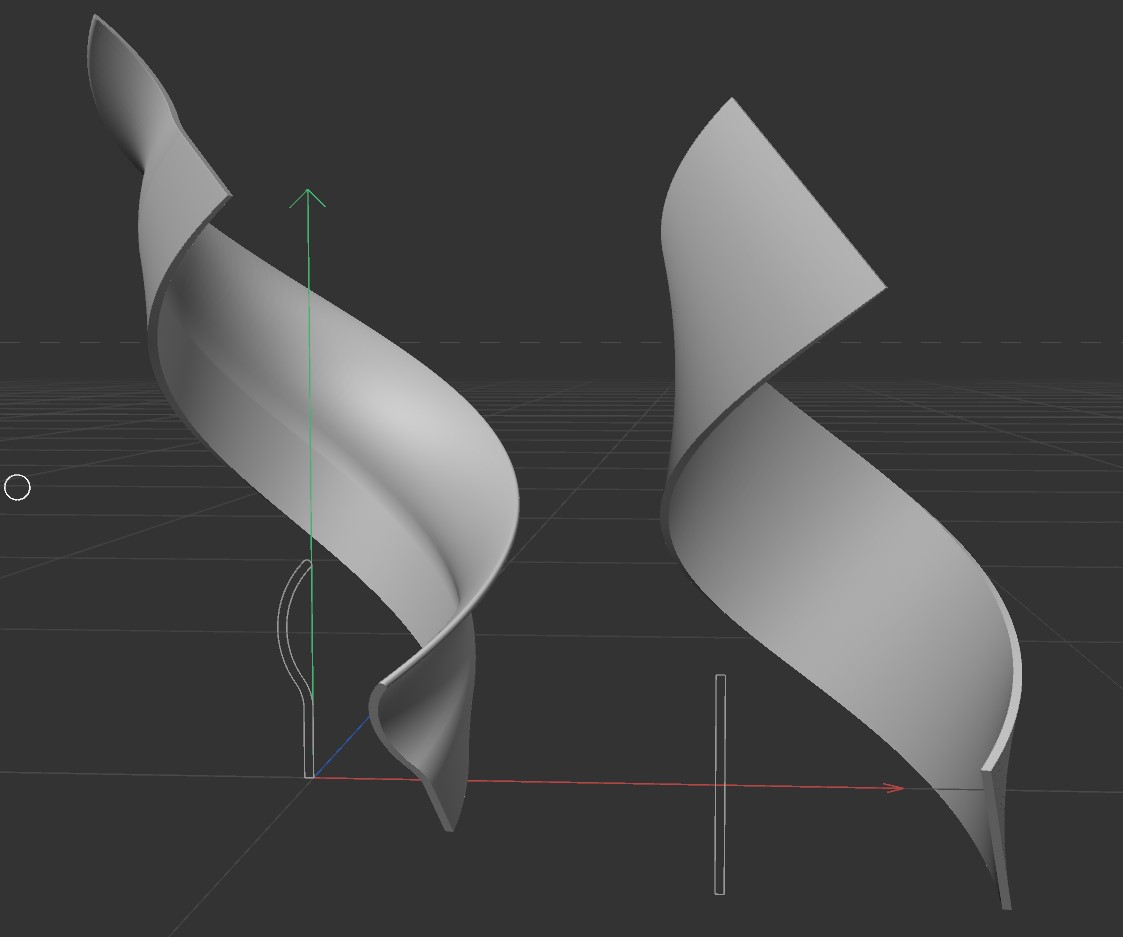

allego una immagine reference ed uno screenshot che rappresenta il problema di cui parlo, dove per maggiore semplicità ho sviluppato il parapetto anche con una sezione rettangolare per evidenziare lo svasamento.
suggerimenti? grazie!

[abe3d]

Ciao, se non ricordo male dovrebbe bastare spuntare l'opzione Parallel Movement dello Sweep per far si che la sagoma (spline) mantenga appunto un movimento parallelo lungo la spirale...

[nysn]

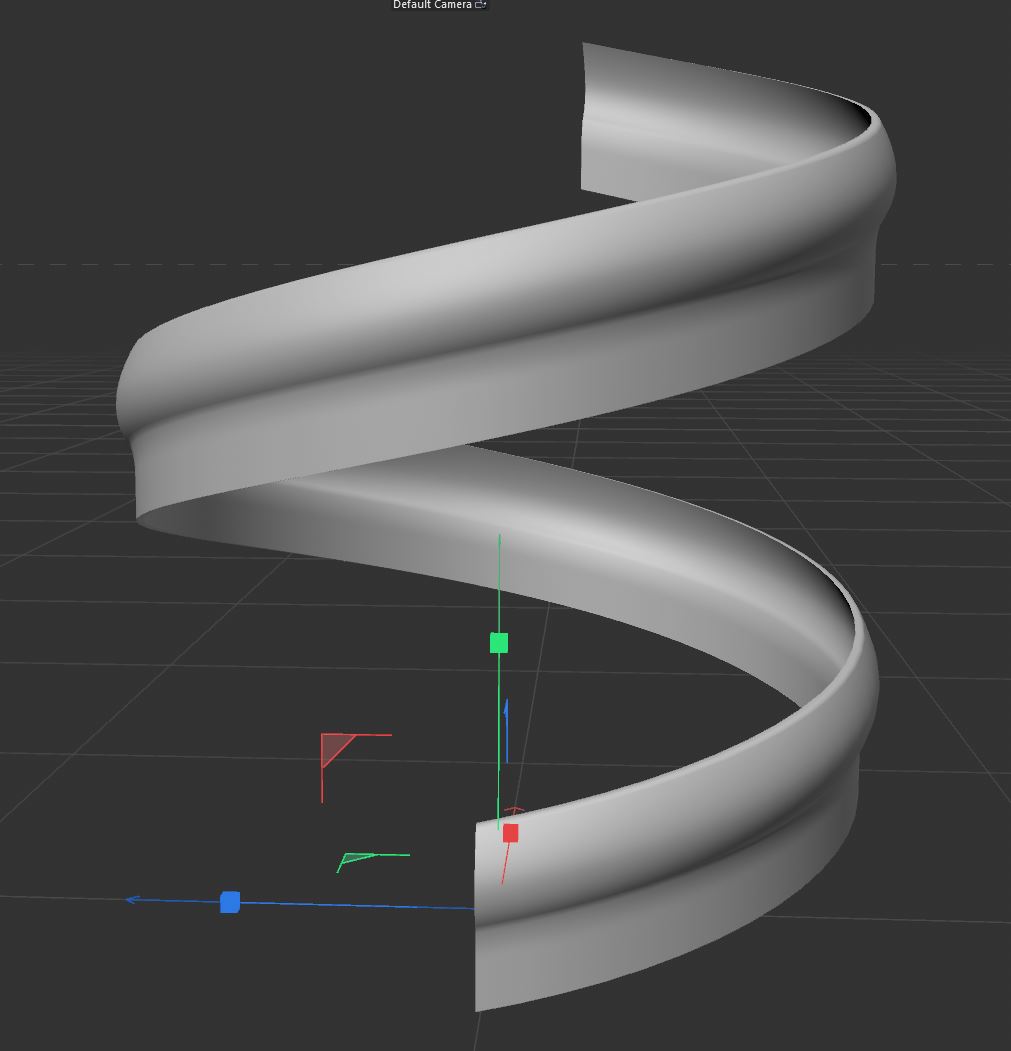

usa il Lathe e vedi che riesci
col Movement ti alzi quanto ti serve


[nysn]

Ciao, se non ricordo male dovrebbe bastare spuntare l'opzione Parallel Movement dello Sweep per far si che la sagoma (spline) mantenga appunto un movimento parallelo lungo la spirale...

se usa quel comando lo spessore si chiude ai due lati

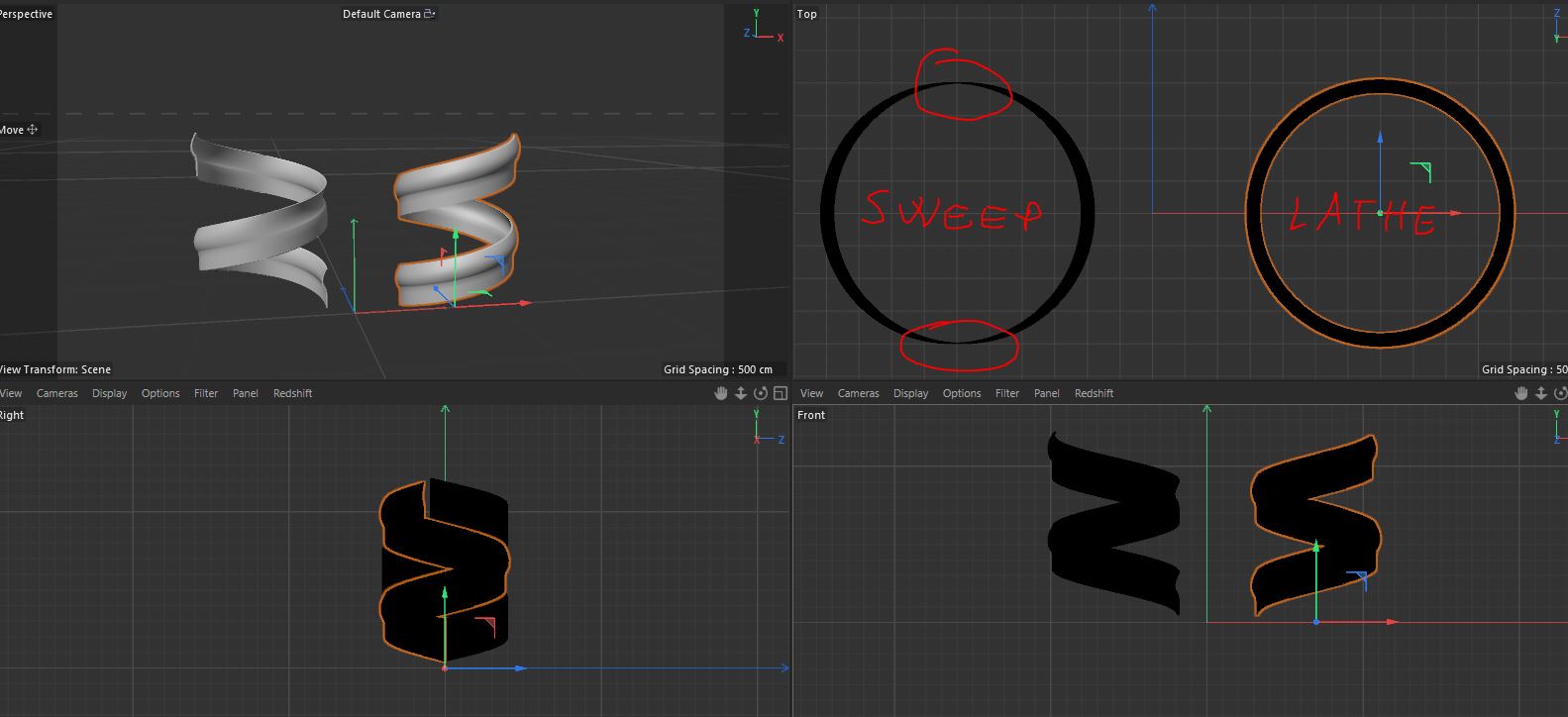

sweep vs lathe.JPG (98.78 KiB) Viewed 5983 times

[abe3d]

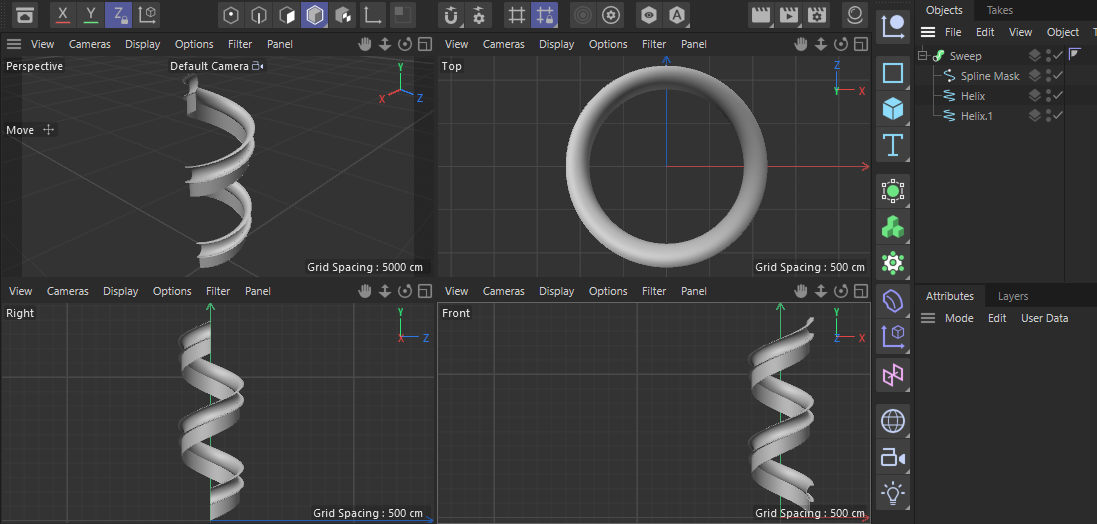

... infatti, ricordavo male, in effetti per ottenere una rotazione coerente lo sweep richiede una terza spline come Spline parallela.

[Sirio76]

Copio e incollo il suggerimento che avevo dato poco tempo fa ad un amico:

-disegni la spline del percorso e ne misuri la lunghezza totale
-estrudi il profilo del parametro con la stessa lunghezza suddividendo lungo l'estrusione
-rendi editabile e usi uno spline wrap deformer
-dovrai orientarlo lungo l'asse desiderato
-come rail prendi la spline del percorso e la abbassi di 0.01cm

[d@dde]

prima di tutto vi ringrazio per l'attenzione, un ventaglio di 3 soluzioni in un colpo solo non me lo sarei aspettato

usa il Lathe e vedi che riesci
col Movement ti alzi quanto ti serve

questa mi pare la soluzione piu' semplice ed immediata, un delitto non averci pensato...in effetti produce da subito il risultato e necessita solo di un po' di pazienza nell'aggiustarsi in altezza, grazie utilissima!

... infatti, ricordavo male, in effetti per ottenere una rotazione coerente lo sweep richiede una terza spline come Spline parallela.

grazie innanzitutto, molto molto interessante al punto che a scopo di studio se ti è possibile ti chiederei il file per capire bene come utilizzare entrambe le helix

Copio e incollo il suggerimento che avevo dato poco tempo fa ad un amico:

-disegni la spline del percorso e ne misuri la lunghezza totale
-estrudi il profilo del parametro con la stessa lunghezza suddividendo lungo l'estrusione
-rendi editabile e usi uno spline wrap deformer
-dovrai orientarlo lungo l'asse desiderato
-come rail prendi la spline del percorso e la abbassi di 0.01cm

questa mi sembra la soluzione piu' "architettonica" delle tre, voglio studiarmela..una domanda se possibile:
come misurare la lunghezza totale di una spline articolata?
grazie !

[abe3d]

grazie innanzitutto, molto molto interessante al punto che a scopo di studio se ti è possibile ti chiederei il file per capire bene come utilizzare entrambe le helix

Certo

Sweep_3spline.zip

(52.86 KiB) Downloaded 259 times

una domanda se possibile:
come misurare la lunghezza totale di una spline articolata?
grazie !

Per avere misure precise (e modificarle) puoi usare la Bounding Box degli oggetti stessi, puoi accedervi dal Coordinate Manager (shift + F7)

[d@dde]

grazie innanzitutto, molto molto interessante al punto che a scopo di studio se ti è possibile ti chiederei il file per capire bene come utilizzare entrambe le helix

Certo Sweep_3spline.zip

una domanda se possibile:
come misurare la lunghezza totale di una spline articolata?
grazie !

Per avere misure precise (e modificarle) puoi usare la Bounding Box degli oggetti stessi, puoi accedervi dal Coordinate Manager (shift + F7)

grazie mille, utilissimo!
