Parapetto_Problemi Texture

[Ross]

Buonasera a todos!

Mi stavo cimentando in un interno e mi son trovato a sbatter la testa contro le texture del

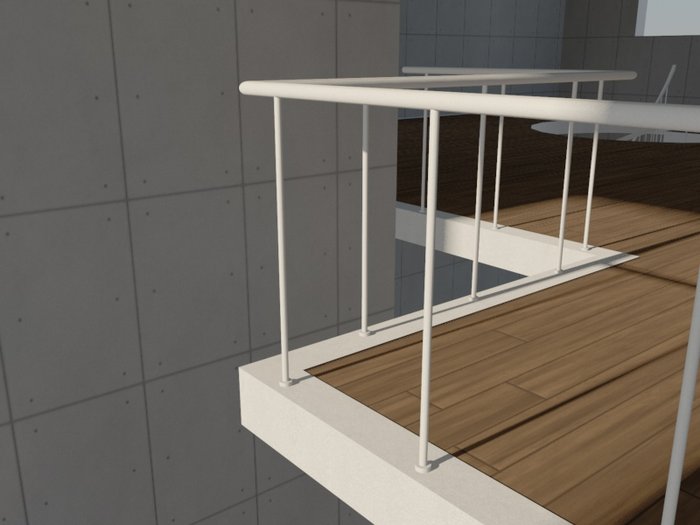

parapetto.Risultato:

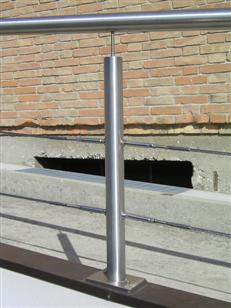

Vorrei realizzarlo in metallo simile a quello in figura.


Procedimento:
- edificio semplice (muri perimetrali con aperture senza infissi e solai);
- Cielo fisico con sole (come fonte luminosa)
- IG: - IR
- Prof Diff: 4
- Densità record: ANteprima
- Metodo Interpolaz: Peso medio
- Gamma 2,2
- Mappatura colore: Esponenziale con Moltiplicatore Scuro 1,5

Il materiale è un metallo preso dalla libreria della Visualize: Fino Painted Metal.
Ne ho provato + d'uno ma col medesimo risultato: ringhiera bianca!!!

Qualcuno di voi, gentilmente, saprebbe dirmi dove sbaglio?

Grazie mielle!

[rogerio3d]

Ciao Ross, hai controllato il tipo di proiezione del materiale (di default è cilindrica) e se hai attivato ripeti nel "Tag Texture".
Prova il materiale "Metal-Chrome" del content browser della R12 visualize.
Ti saluto

[gabriele__82]

- Gamma 2,2

cmq il materiale in sè è molto riflettente, tende a riflettere l'intorno. è strano però che sia completamente bianco candido. sembra quasi che non sia applicato il materiale. non è che per caso hai un oggetto nullo con dentro tutti gli elementi ed a questo hai applicato il mat. Fino Painted Metal mentre dentro singolarmente c'è la tex bianca con la X

[Ross]

Dunque..
vi ringrazio ambedue per l'intervento e rispondo in ordine.

@rogerio3d: la proiezine è Cilindirca ma pur cambiandola non cambia; e neppure varindone il
numero delle ripetizioni.

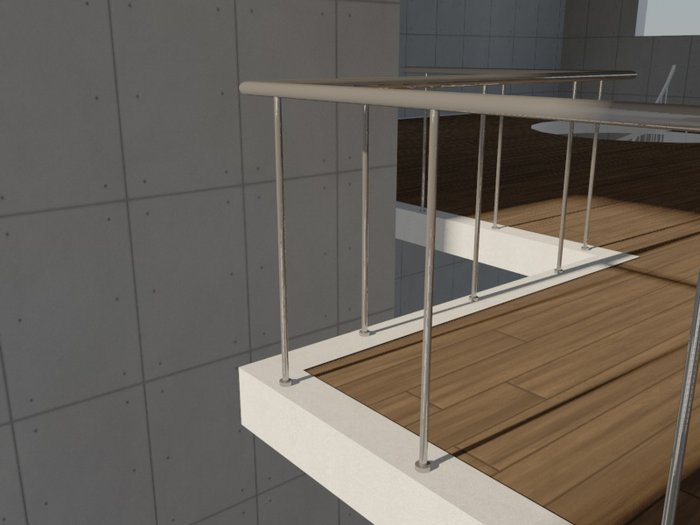

Provando il materiale indicatomi di default risulta

e variandone nella Riflessione da Moltiplica ad Aggiungi risulta

Gli elementi verticali reagiscono almeno ma il corrimano non riflette. Whyyyy?
Non capisco ancora dove possa essere l'errore

@gabriele_82:

non è che per caso hai un oggetto nullo con dentro tutti gli elementi ed a questo hai applicato il mat. Fino Painted Metal mentre dentro singolarmente c'è la tex bianca con la X

No. Lavorando in Allplan ed importando in c4d questo è un pb che capita di sovente.
Io ho cancellato tutte le texture assegnate al singolo elemento e le ho applicate al genitore "+ anziano" assicurandomi di non lasciare tracce neppure di textures nulle o cancellate.

Pur togliendo il CM e la gamma 2,2 il risultato non cambia.
Che sia la ringhiera generatami da Allplan una geometria complessa per le textures?
Io lo pulita con l'Ottimizza dopo aver selezionato i lati.

Help, please!

Ciuz!

Ross

[rogerio3d]

Se ci fai caso il corrimano sulla seconda piega, riflette bene. Quindi il problema secondo me qua davanti è che non ha nulla da riflettere.
Comunque (anche se si tratta di cilindri) io ci metterei la proiezione cubica con X,Y,Z valori uguali.

[gabriele__82]

concordo con rogerio...ma secondo me riflette o il muro o il soffitto grigio, risultando come non riflettente.

prova a mettere un piano o un cubo rosso vicino al corrimano e mettigli un tag spuntando "visibile dalla camera" e vedi subito se riflette il rosso.

[Arkimed]

Eventualmente anziché usare la riflessione, metti una bella hdr nel canale environment del metallo.

Arkimed

[Ross]

Grazie per le risposte.

Ho provato ad applicare i vostri suggerimenti ma niente da fare!

Sì! Il pb è che dove è colpito dalla fonte luminosa (sole del cielo fisico) non dà riflessione
pur con attivo il canale Ambiente con un HDRI al'interno.

Con un cubo rosso posto appena sopra mi ombreggia solo la scena e, se attivo la luminanza, mi colora la scena ma non vi è alcun cambiamento sul corrimano in termini di riflessioni.

Pure attivando al 100% la luminosità nel canale Ambiente e Riflessione noto cambiamenti.

Mmh.. mmh..

non so + dove sbattere la testa. Adesso provo ad illuminarlo separatamente per capire dov'è il pb.

Qls suggerimenti è bieeen accetto

Grazie.

C'

[gabriele__82]

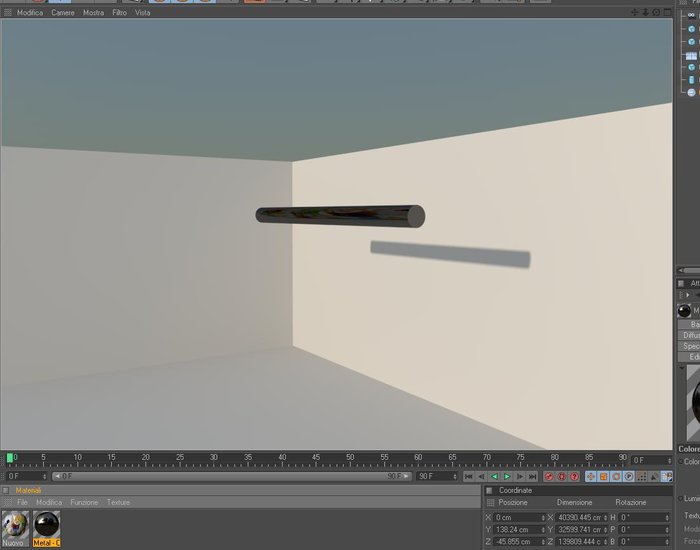

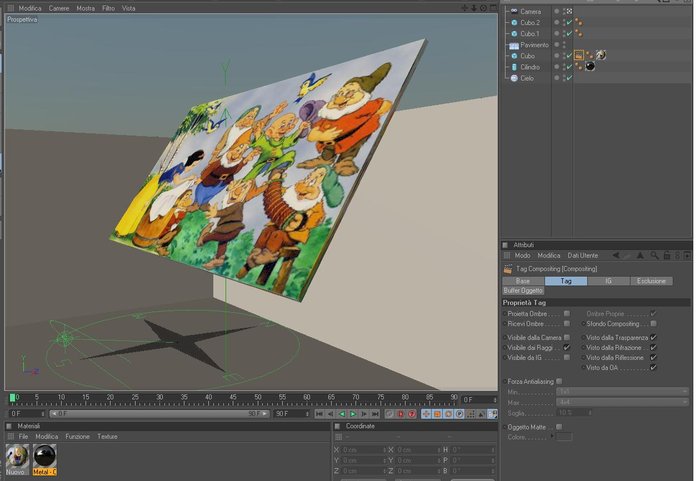

ma se metti un cubo o un piano o un oggetto, oltre a "visibile dalla camera" devi spuntare anche le ombre e visibile da IG.

vedi che riflette......

[Ross]

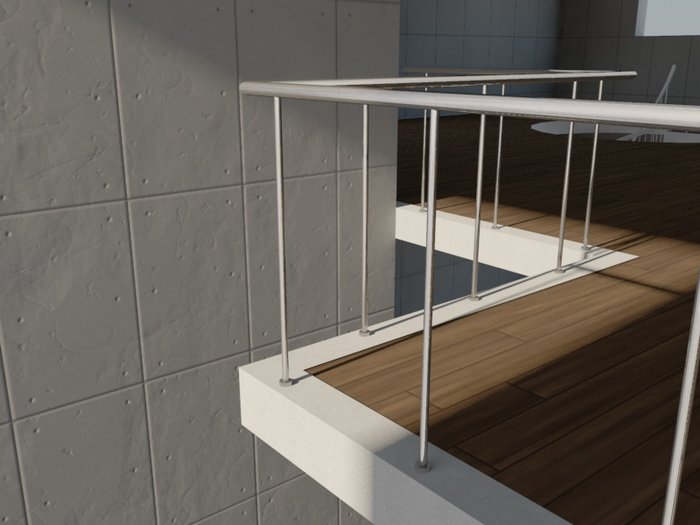

Con l'artifizio di gabriele_82 sono riuscito ad ottenere la riflessione.
Ho posto un piano piegato sopra il corrimano con canale ambiente attivo con HDRI e TAG compositing come da indicato da gabriele_82.

Il pb di questo metodo è che se ho il corrimano non rettilineo o con altre forme puoi diventare laborioso costruire questo tipo di illuminazione fake.

Mi chiedo come mai non funzioni l'HDRI nel canale Ambiente applicata alla ringhiera direttamente. E' un pb di mappatura? O..?

Ad un oggetto metallico (alluminio, o acciao) in un ambiente chiuso che tipo di canali attivate?
Utilizzate altri shader?

Pensavo di applicare un Danel opportunamente modificato.

Grazie anticipate.

C'
