modellazione seduta

[arcnello]

salve a tutti

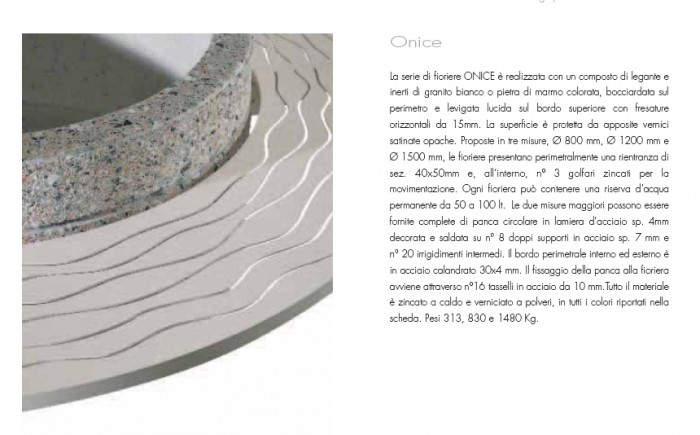

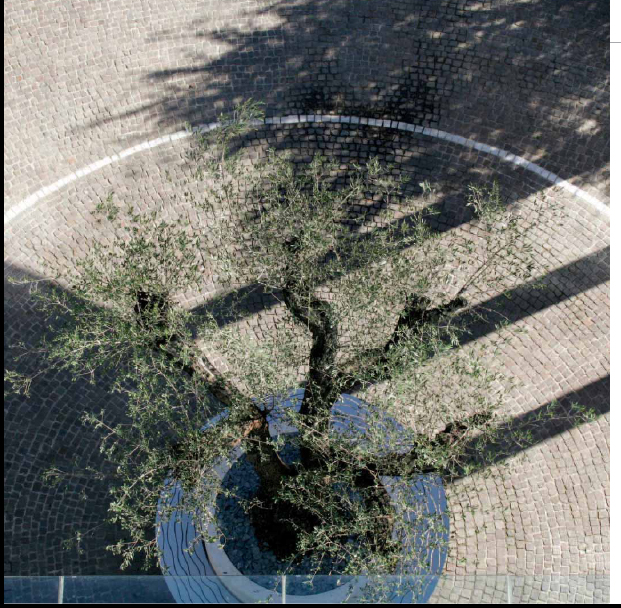

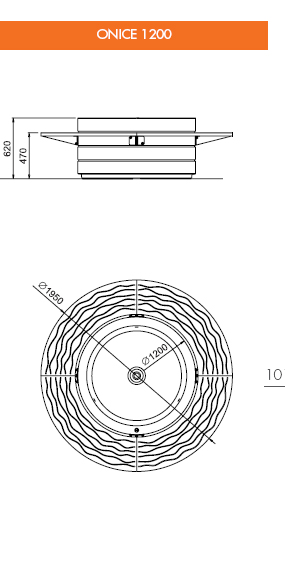

chiedo aiuto qui sul forum per la modellazione della seduta che allego
la mia domanda è: come posso ottenere quelle striature che si vedono nella seduta circolare ?
grazie a chi potrà darmi una mano
buon lavoro a tutti
ciao_______

[parlmc]

ciao arc,

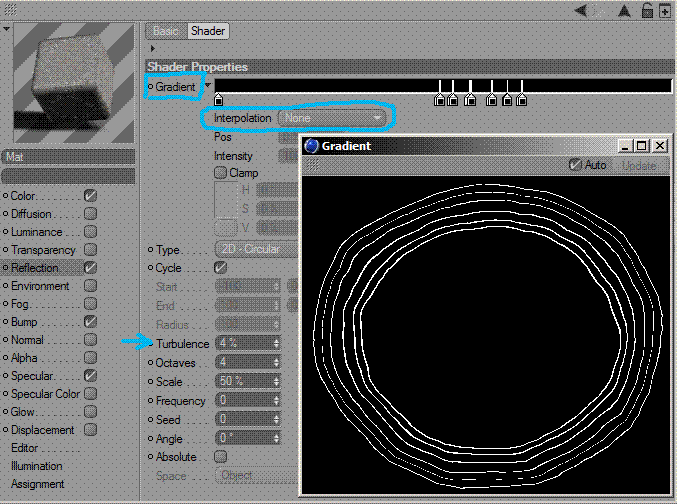

prova così. shader gradiente circolare -> interpolazione nessuna -> fai le quattro/cinque righine e aggiungi un po' di turbolenza finchè non ti aggradano.


[che bello risentirti!]

[adri7]

beh secondo me potresti crearti un displacement ricalcando l'img.
oppure fai con il canale alpha e applichi due materiali diversi!
se vuoi proprio modellarlo nn lo so!

ciaooo

[arcnello]

grazie parlmc
ho messo in pratica il tuo suggerimento pero' c'è ancora qualcosa che non va
sbaglio da qualche parte

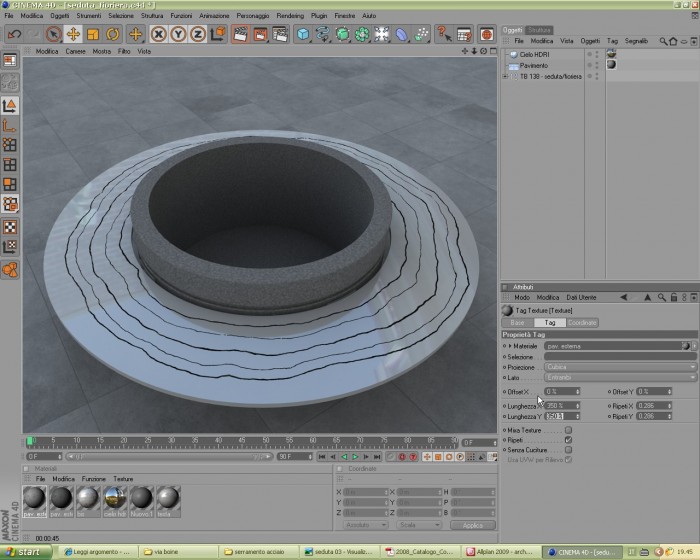

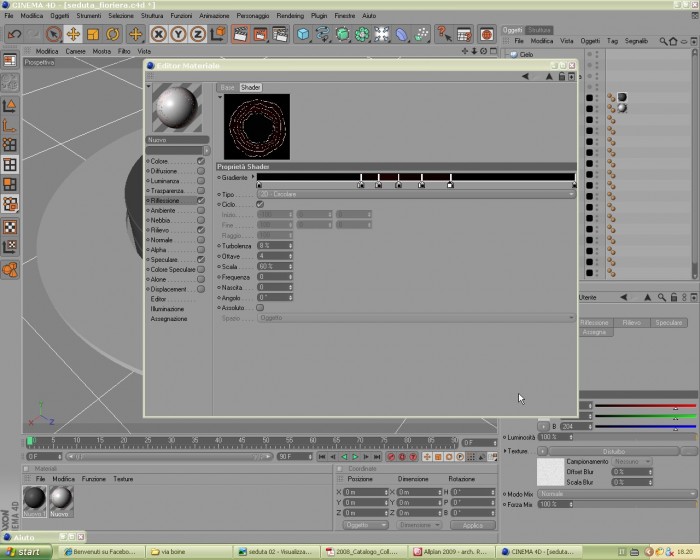

ti allego il materiale che ho creato e la prova di render
mappatura UVW alla seduta...
dove sbaglio ?
grazie e buon lavoro!
ciao_____

[parlmc]

ciao arcnello,
se l'hai modellato in allplan, potrebbe essere che non ci sono le coordinate UVW.
secondo me fai prima a fare una selezione poligoni e metterlo in proiezione piatta e poi fai un mat identico -senza righine- per la costa in proiezione cilindrica

[arcnello]

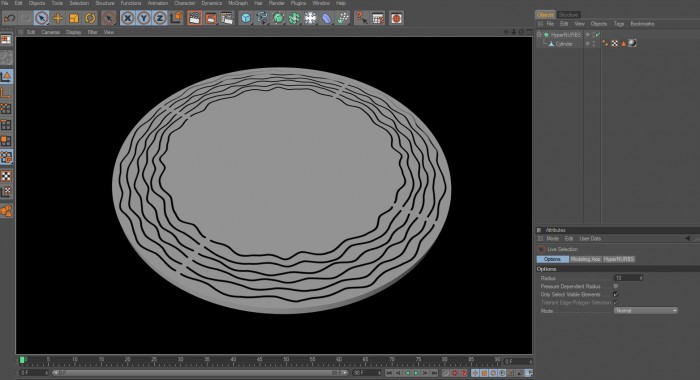

ok forse sono arrivato ad un risultato accettabile
lavorato col canale alpha
domani vedro' se migliorare qualcosa
grazie a chi mi ha dato una mano
ciao_______

[rogerio3d]

Ciao Arcnello, se hai photoshop e vuoi le striature precise, ti consiglio di ricalcare con lo strumento penna+traccia tracciato (con spessore idoneo) la vista dall'alto che hai postato tu, considerato che la seduta è composta da quattro elementi che si ripetono, fai subito a rifare 1/4 della figura per poi rispecchiarla un paio di volta per avere la seduta completa. Otterrai cosi la tua immagine da inserire nel canale alpha.
Un saluto.

[rogerio3d]

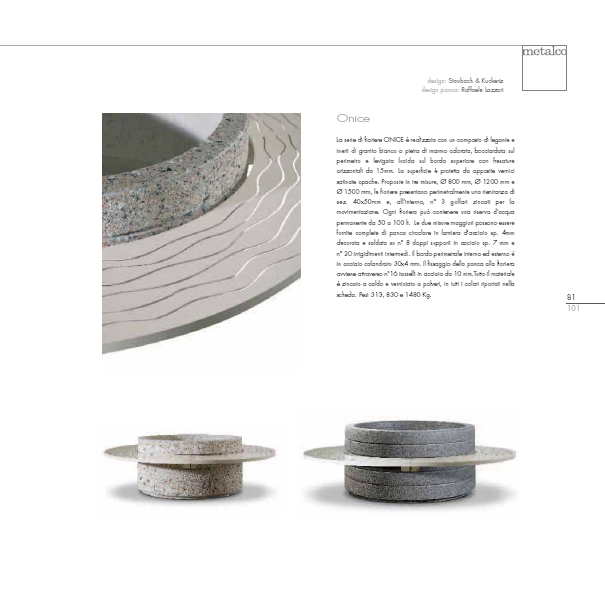

Un'altra idea, ho visto che hai Allplan 2009, importi la pagina 105 del file PDF che ho trovato qui
http://intra.metalco.fr/collections/Mob ... 0Marmo.pdf
Io ho fatto la prova lasciando suddivisione cerchio 8 ma Allplan non è riuscito a caricarla, ci ho riprovato con suddivisione cerchio 3 ed è andato bene.
Ti ritroverai così all'interno di Allplan il disegno vettoriale dell'oggetto, dove con rileva aree puoi creare con il comando solaio la seduta, ma anche tutto il resto.

[trevis]

Ciao...

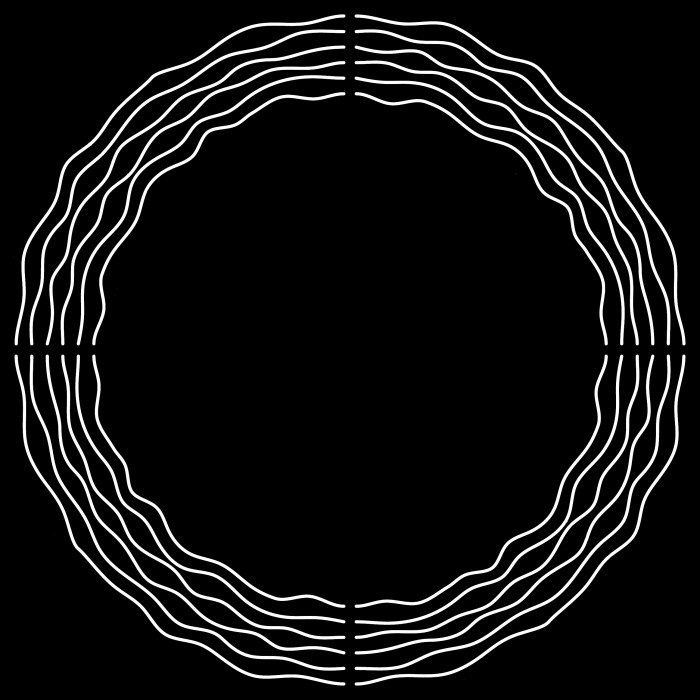

...visto che il pdf conserva il vettoriale dei disegni è stato facile ricavarne un alfa identico.

Se vuoi scaricalo e montalo come alfa sul tuo materiale e taggalo in cubica adattandolo all'oggetto.

ciau!

[arcnello]

grazie molte rogerio3d e trevis, consigli e suggerimenti utilissimi i vostri
provero' a metterli in pratica
buon lavoro!
ciao___________
