Pianta architettonica

[obanracer]

Salve a tutti!

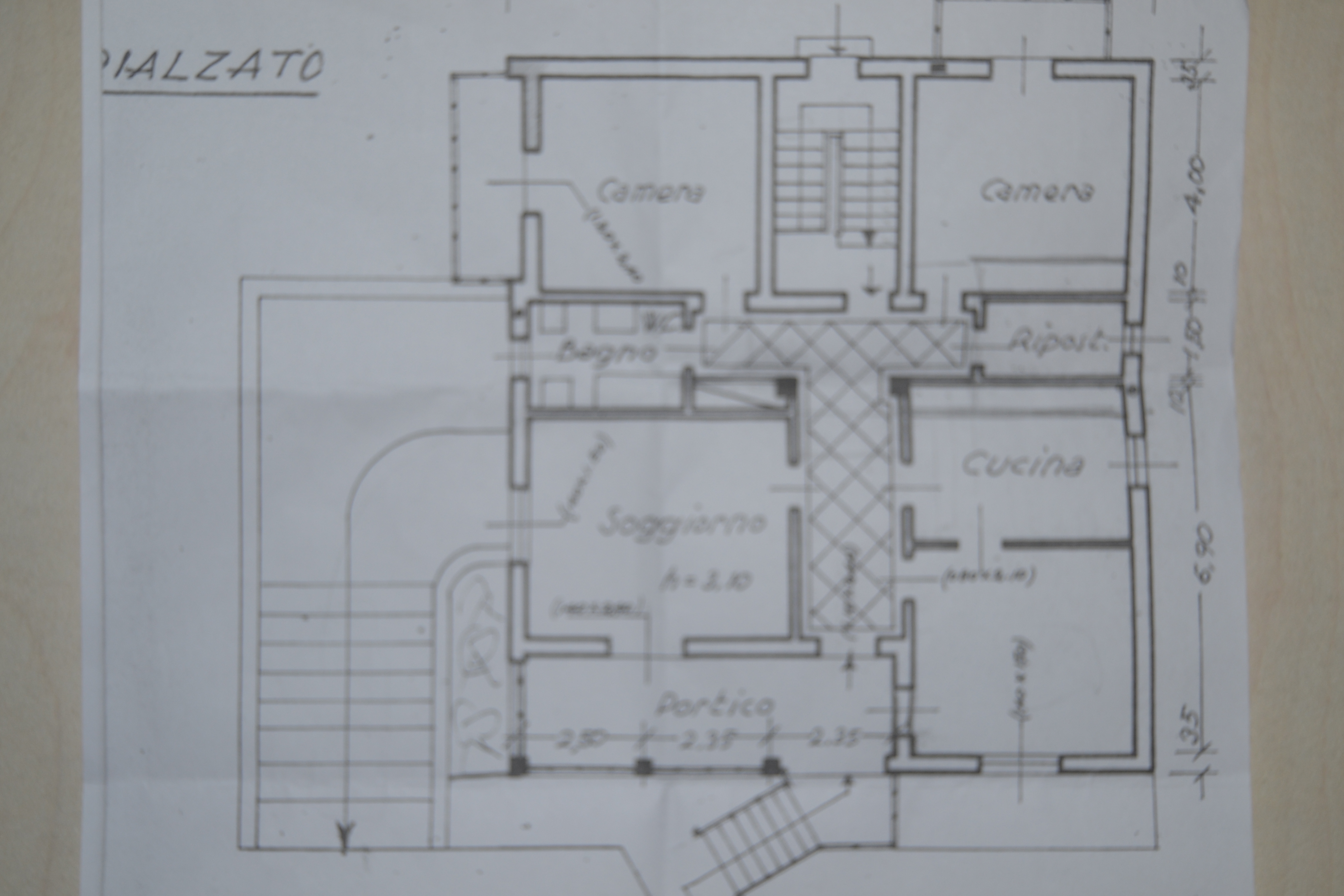

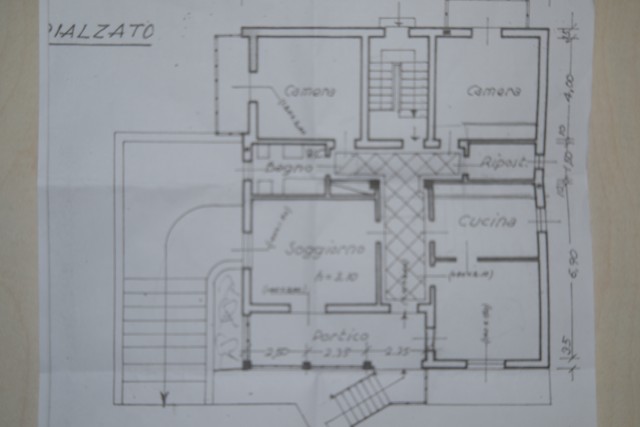

Mi è stato chiesto, partendo da questa pianta, di realizzare il modello in 3D.

Ora, io non ho mai lavorato con l'architettura in C4D quindi volevo chiedere se qualcuno sapesse consigliarmi da dove partire (io ho diverse idee ma vorrei prendere la strada più corretta e lavorare in maniera professionale).

Grazie in anticipo!

[ciciolo]

Lo scansioni bene, lo metti come riferimento in scala e inizi ad andare di splines, estrusioni, tagli.

[obanracer]

Ok, come pensavo..ma, in questo caso, consigli di iniziare con delle spline rettangolo per poi unirle oppure con la penna tirare le linee ?

[ciciolo]

Ok, come pensavo..ma, in questo caso, consigli di iniziare con delle spline rettangolo per poi unirle oppure con la penna tirare le linee ?

"la seconda che hai detto" (Cit.)

ambiente per ambiente (muri esterni inclusi), poi infili tutto nello spline connector e decidi se:

- estrusione zero, rendi modificabile e tagli in corrispondenza delle aperture e successivamente estrudi alle altezze richieste ogni poligono
- estrudi a 3,10 (mi pare), rendi modificabile e poi tagli e buchi

[obanracer]

1)Quindi se ho capito bene parto ad esempio dalla camera in alto a sinistra e la traccio con le spline e così via via per ogni stanza..praticamente devo disegnare ogni stanza come se fosse chiusa senza considerare le varie porte e finestre perchè tanto poi vado a bucarle dopo?

2)Non trovo lo spline connector nemmeno cercandolo con shift + c

3)Come faccio a tracciare delle spline rette della lunghezza che mi serve?
Con la penna non mi fa impostare la lunghezza, devo fare io a mano

[ciciolo]

1)Quindi se ho capito bene parto ad esempio dalla camera in alto a sinistra e la traccio con le spline e così via via per ogni stanza..praticamente devo disegnare ogni stanza come se fosse chiusa senza considerare le varie porte e finestre perchè tanto poi vado a bucarle dopo?

2)Non trovo lo spline connector nemmeno cercandolo con shift + c

3)Come faccio a tracciare delle spline rette della lunghezza che mi serve?
Con la penna non mi fa impostare la lunghezza, devo fare io a mano

Ti ho detto di mettere in scala proprio per disegnarci sopra senza dover inserire misure (che poi potresti, usando le coordinate e modificando dopo), poi puoi usare gli snap alla griglia o semplicemente, visto che è un rettangolo, approssimare usando le guide spline

splineconnector è un plugin free, mi pare, dovresti trovarlo facilmente

Se riesco ti faccio un paio di screenshot

[ciciolo]

Ce l'hai fatta?

[obanracer]

Sisi la base l'ho fatta..

Per le porte e finestre come suggerisci di andare a bucare ?

[ciciolo]

Sisi la base l'ho fatta..

Per le porte e finestre come suggerisci di andare a bucare ?

Selezioni le facce, strumento coltello (knife) in modalità piano e procedi prima per i tagli verticali. Poi selezioni le pareti tagliate e vai a tagliare in orizzontale.

E' più facile a farsi che a dirsi...

[obanracer]

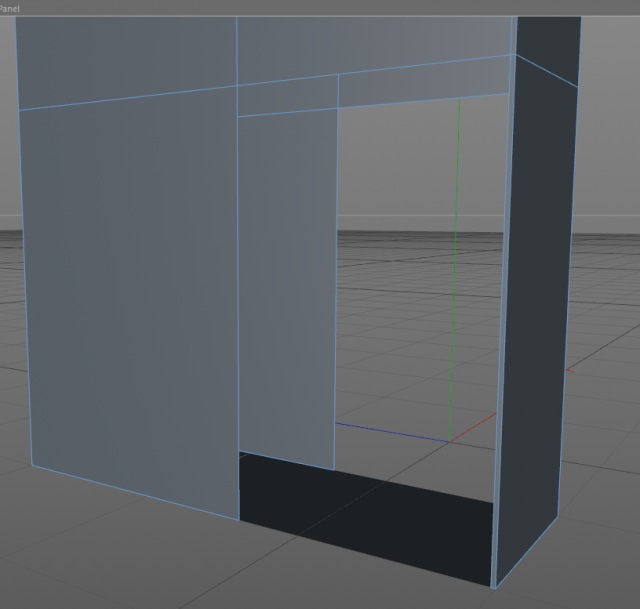

Sì in effetti elementare, non ci avevo pensato di usare il knife..comunque ho provato e così facendo mi si creano però dei buchi nella parete verso l'interno che ho chiuso con il bridge..va bene o sbaglio io?

Ti allego un esempio veloce per farti capire.

Oltretutto se volessi agire con il knife sui piani orizzontali della parete, ovvero la base inferiore e superiore, non mi è possibile, come faccio?
