Ante cucina effetto diamantato con Interior Builder 1.0.2

[studio74]

Buongiorno a tutti,

sto utilizzando Interior Builder 1.0.2 per realizzare il progetto di una cucina.
Come posso fare per ottenere un effetto diamantato delle ante?
Ci ho lavorato e pensato un bel po', ma ahimè, non riesco a comprenderne come ottenere la soluzione.

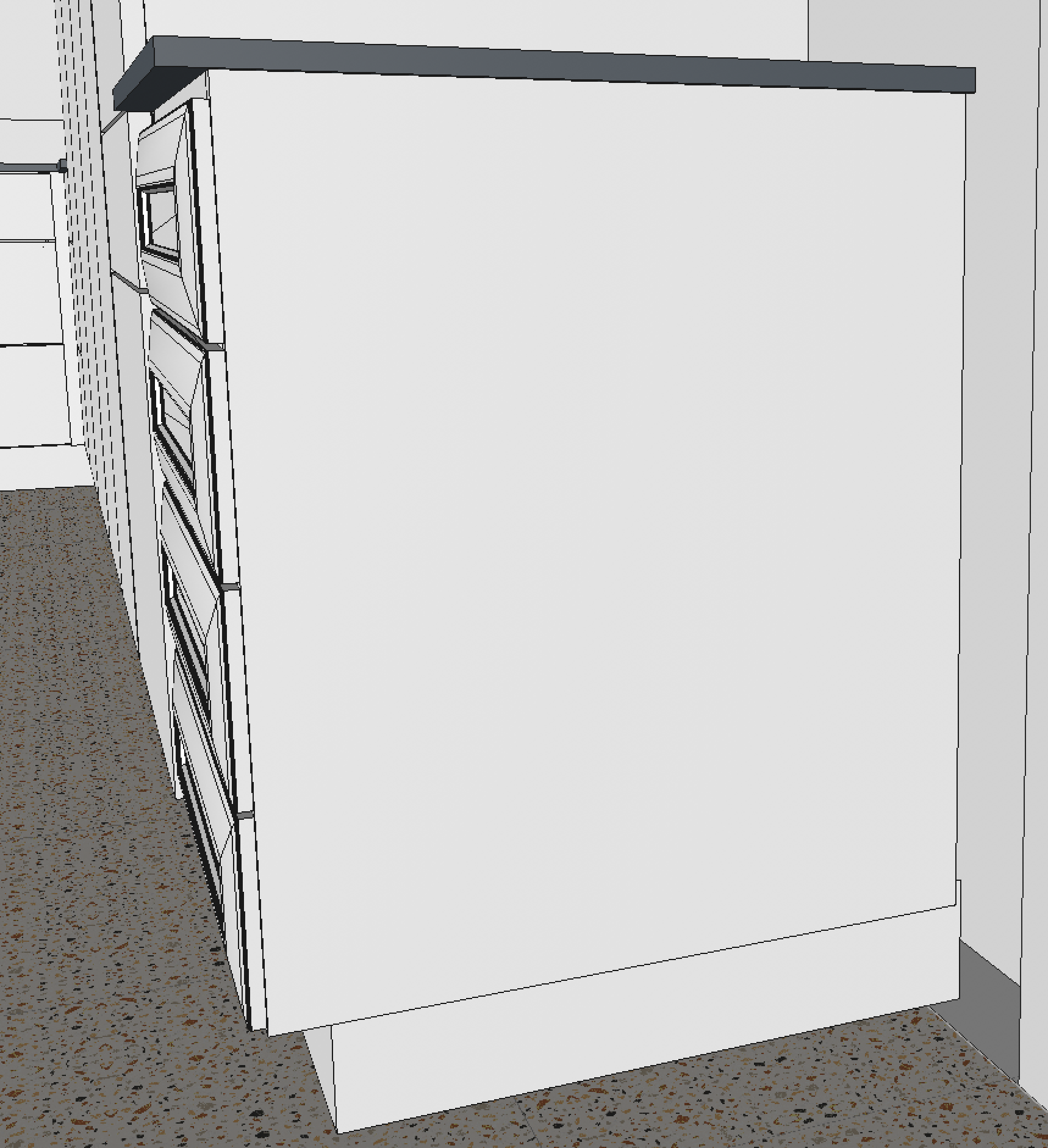

Ho iniziato a modellare la cornice del mio cassetto nella scheda Engraviting:
- ho preparato la cornice rettangolare e caricata con Spline Path or Solid Object;
- ho regolato Width e Depth, finché mi sembrava opportuno;
- ho attivato Show Cutter Object, per avere una cornice semplice
- ho cercato (davvero molto) di lavorare lo spessore della cornice in Spline Profile....
ma non riesco a darle quella leggera e morbida inclinazione che va dal vertice esterno al vertice interno della cornice...

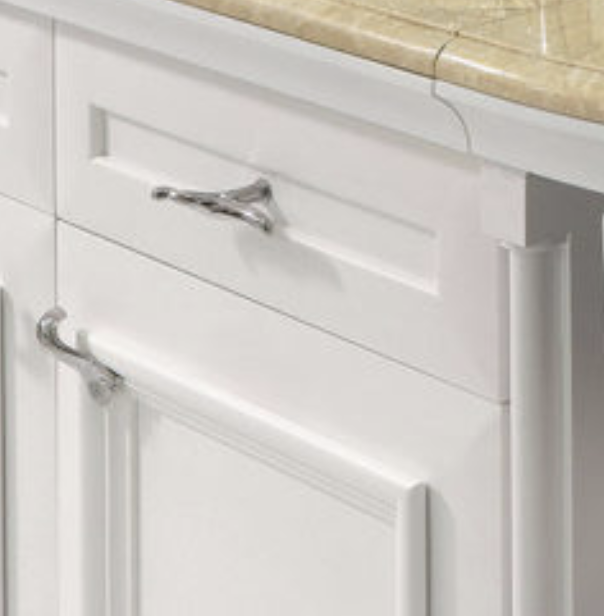

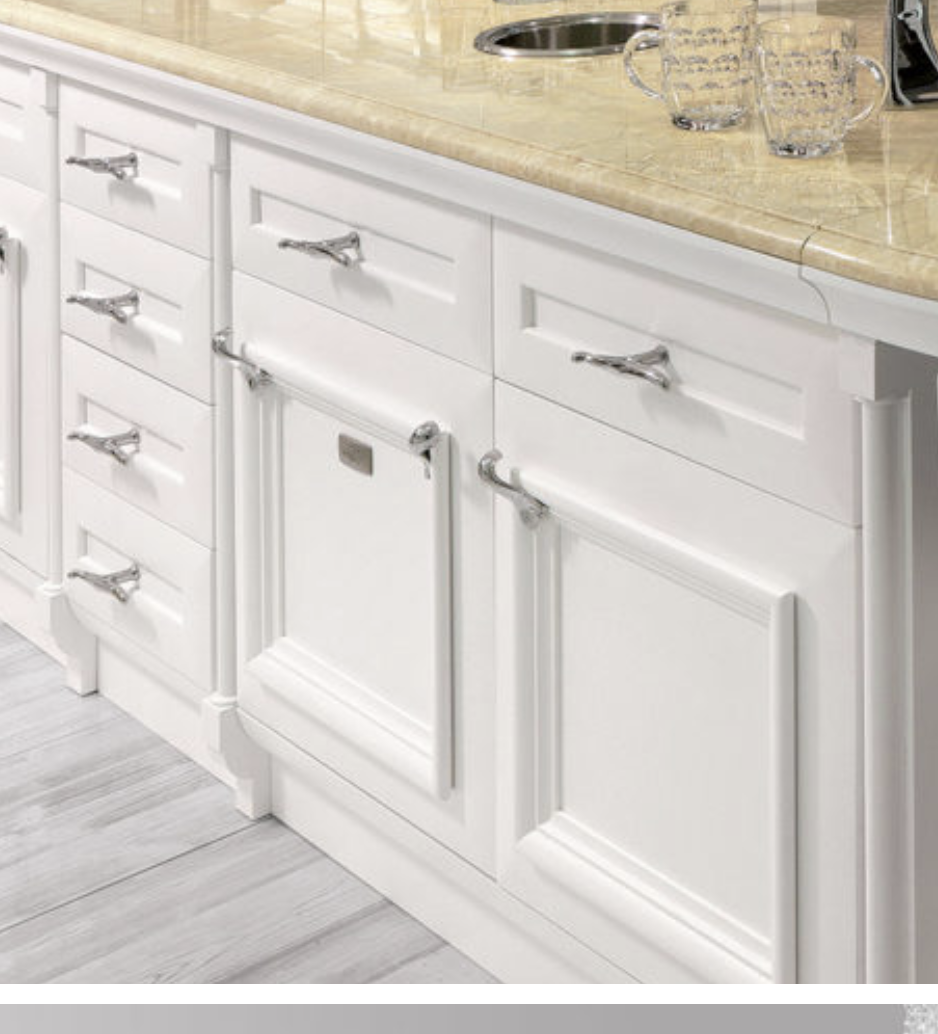

Vorrei realizzare anche delle cornici simili a quelle delle ante...

Come posso fare?

Gentilmente, qualcuno può offrirmi un aiuto per capire come fare?

Ringraziando anticipatamente,
Auguro una buona giornata.
Laura

[cappellaiomatto]

Ciao Laura
devo fare una verifica più accurata ma ho idea che non riesci a ottenere quell'effetto con il plugin utilizzando la funzione Cutter Object perchè se non ricordo male lavora internamente con una booleana in sottrazione e non in addizione.

Così al volo mi viene in mente di poter sfruttare la funzione per il pomello custom e creare un pomello che è il pomello unito a tutta la rifinitura.
Dovrai fare due versioni diverse di pomello, una per l'anta dx e una per l'anta sx ma secondo me potrebbe essere l'unica soluzione.

Prova a fare un esperimento e dimmi se risolvi, in caso negativo avvisami che prova a prepararti una scena demo

Fammi sapere

Matteo

[cappellaiomatto]

Ciao
confermo quanto detto, fai un pomello poligonale che include anche le rifiniture.
Presta attenzione al centro asse del pomello per regolare la posizione

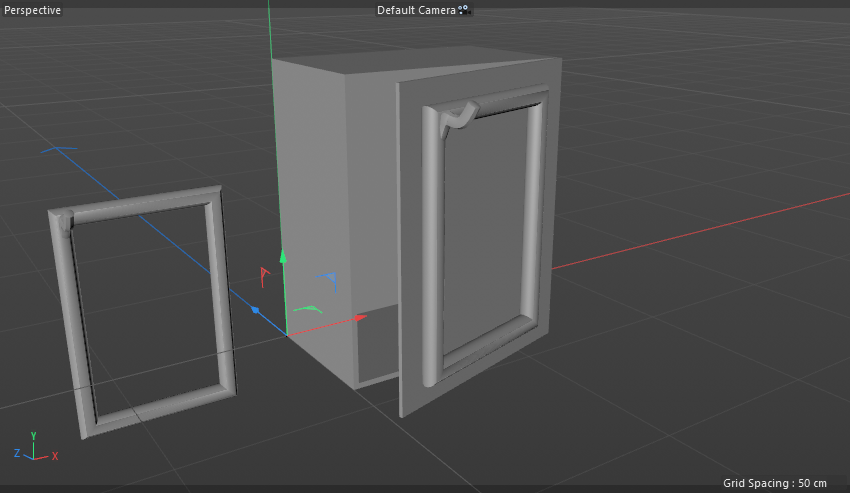

In allegato un mobile di prova

Buon lavoro
Matteo

[studio74]

Ciao Matteo,
prima di leggere il tuo secondo messaggio avevo già iniziato a provare...

Quando hai menzionato "pomello collegato all'anta" ho pensato subito ad una cornice e mi sono ricordata che su Spline Path or Solid Object si possono caricare anche solidi.
Così ho provato.
Ho trasformato lo Sweep, con i figli, in modificabile e l'ho allegato.
E' bastato un leggero spostamento sull'asse Z (noto che dipende anche dallo spessore che ho dato all'anta), sono intervenuta sullo spessore della cornice cerando quello più adeguato, et voilà!!

Dopo il tuo secondo messaggio ho capito anche che posso usare il pomello, che molto gentilmente mi hai preparato, per gestire le due cornici in modo indipendente (dato che la cliente non vuole maniglie...).

Mi hai davvero aiutata!
Grazie, grazie mille!

Auguro una buonissima continuazione di giornata.
laura

[cappellaiomatto]

Prego figurati

Se avessi bisogno scrivimi pure

Buona giornata anche a te
