Fune acciaio ritorta

[carletto74]

Ciao
devo realizzare una fune in acciaio con differenti anime
Il problema è che utilizzando lo sweep la fune viene estrusa, ma non si torse durante l'estrusione
Avete qualche idea?

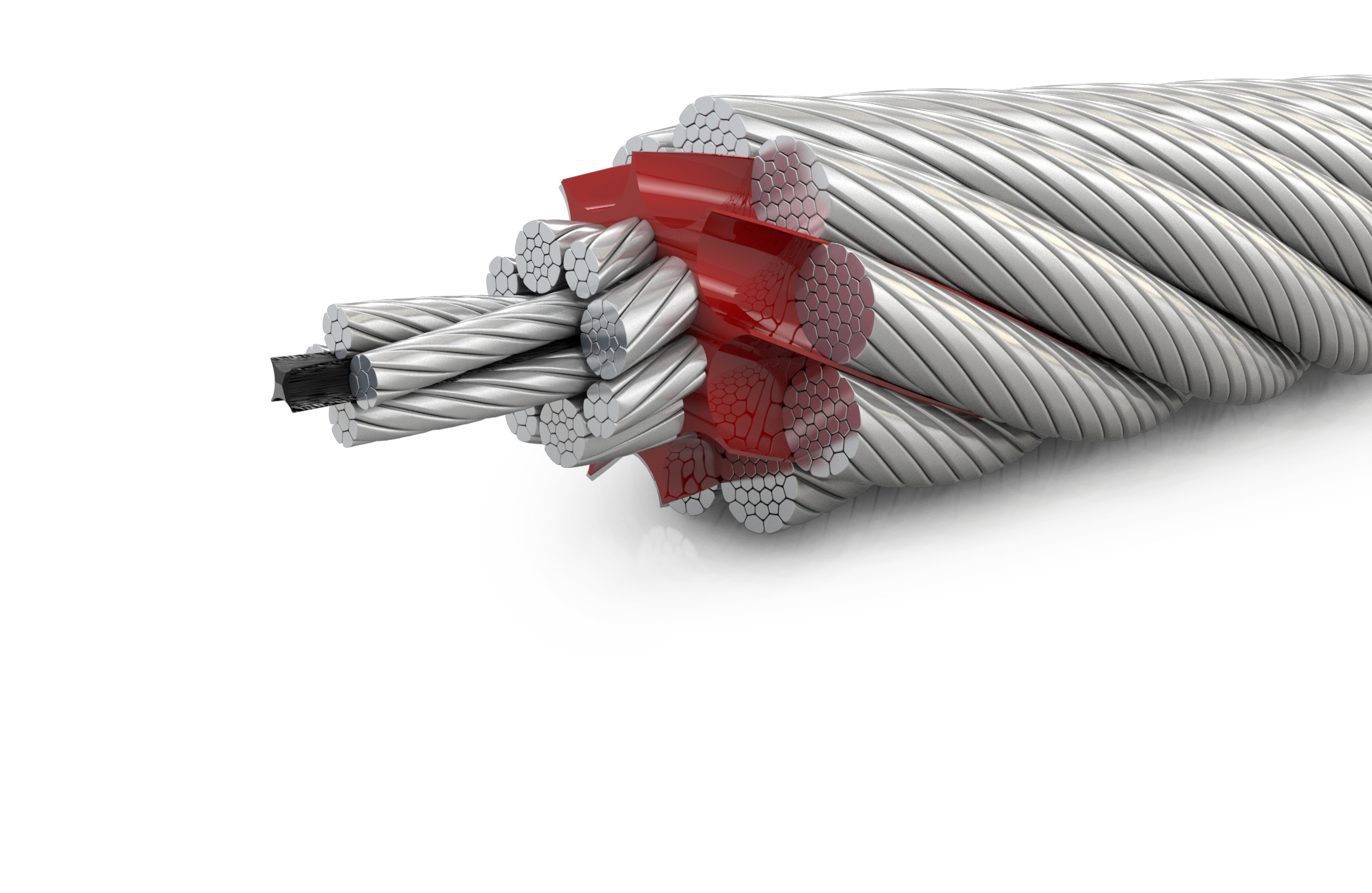

Allego immagine per chiarezza

[masterzone]

Certo che si torce se usi la sweep, hai dentro i suoi parametri la rotazione (ricorda di avere lo spline in modalità' uniforme per aumentarne la qualità' virtuale senno' ti si spezza durante la torsione).
Se tu crei il cavo e il cerchio o lo spline che fa da sezione, e poi aumenti la rotazione in gradi della sweep vedrai inizia a girare

[carletto74]

..la spline in modalità uniforme è una "spirale"
ad ogni spirale viene associata una serie di sezioni esagonali e poi viene inserita nello sweep, prima la sezione, poi la spirale
ma i singoli cavi a sezione esagonale non si torcono tra loro

[masterzone]

spetta, fammi capire se ho capito

Se tu fai una sezione spline del cavo con tante piccole sezioni esagonali, e poi connetti tutto, ti dovresti ritrovare un mono spline (come un rosone) della sezione multi esagonale.
Se ti la swippi tutta la sezione gira su se stessa e crea la torsione...non so se ho capito bene

[carletto74]

Ciao...
non esattamente!
io creo il "rosone" in illustrator, ma se utilizzo lo sweep si crea una fune che si attorciglia
il problema è che la fune a sua volta è composta da altre funi anch'esse formate da diverse funi attorcigliate tra loro

[Arkimed]

Ciao Carletto,
scusa ci mostri il risultato che ottieni?

[Sirio76]

Perché non usi il Reeper? ti crei la base col plugin(gratuito), la rendi editabile, poi estrapoli le singole spine elicoidali, sostituisci il profilo e attorcigli usando la rotazione dello sweep.

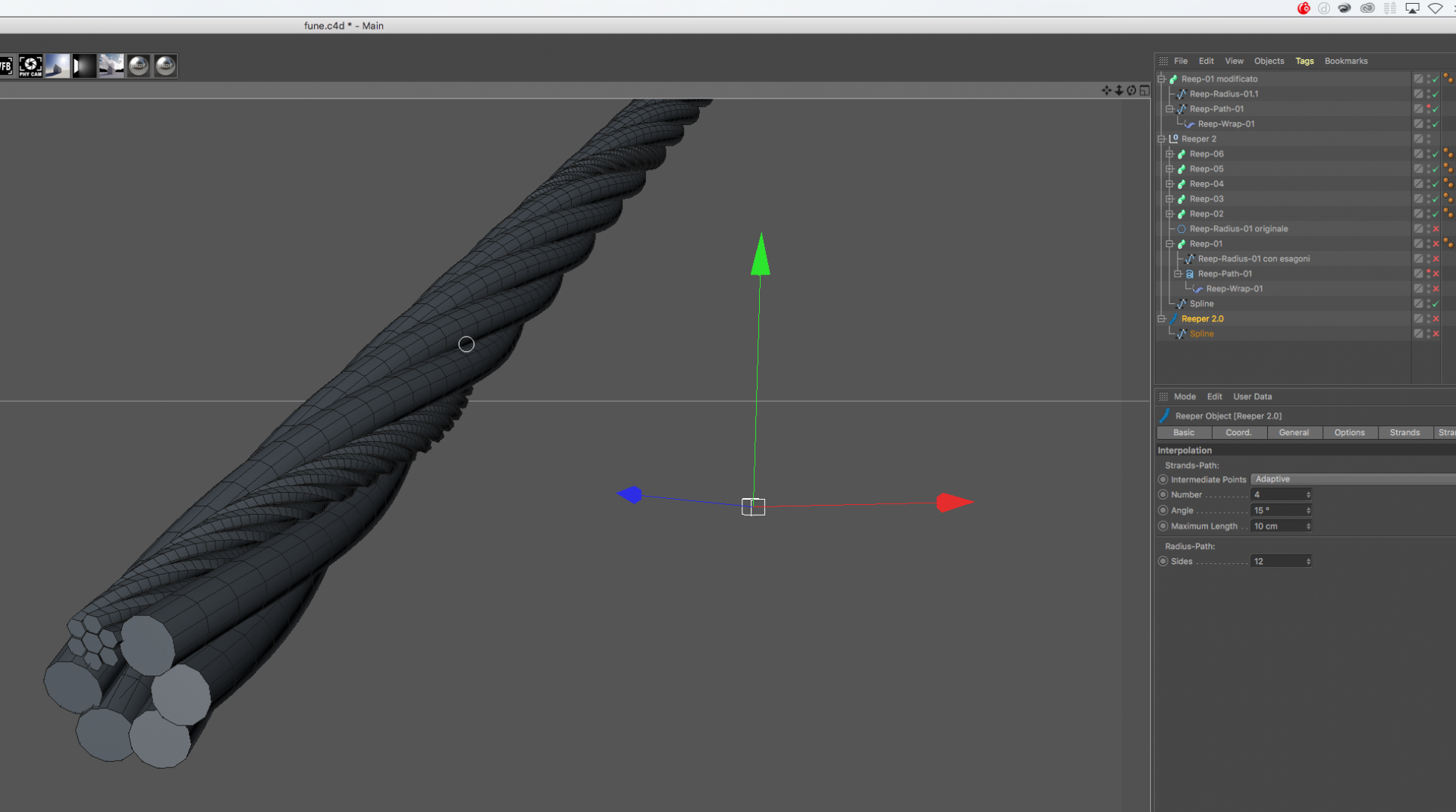

Ti allego un'esempio, per praticità fatto solo su un cavo:

fune.c4d.zip

(31.11 KiB) Scaricato 90 volte

[masterzone]

ahhhh devi attorcigliare un attorcigliato? in questo caso devi usare lo spline wrap (avvogli spline) contenuto nei deformatori per poter attorcigliare una cosa attorcigliata con la sweep...

[carletto74]

Plugin perfetto!
Anche il suggerimento di MZ!
grazie
