Modellazione di Volta a padiglione

[fikez]

Ciao...
Devo modellare delle volte a padiglione all'interno di un ambiente che sto costruendo, ma non riesco a capire come fare...
Col metodo della booleana (cio'è sottraendo ad un parallelepipedo una capsula) non è possibile.
Qualcuno saprebbe consigliarmi come agire?
Gli archi li ho già costruitri, ma le volte, proprio non mi vengono!

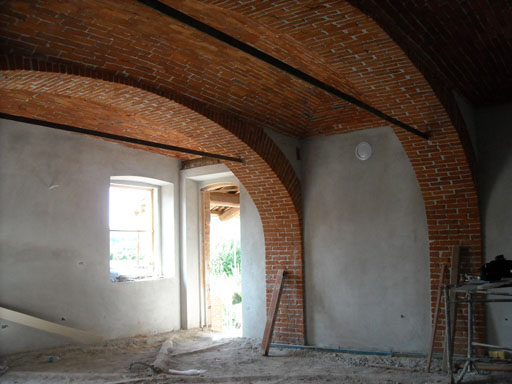

Di seguito una foto dell'ambiente e delle volte....
Grazie.
ferderico

[gabriele__82]

ciao, non sono la persona giusta, perchè modello con allplan, però se non ricordo male tempo fa qualcuno aveva parlato di un caso simile (travi in legno curve) e aveva usato il comando "piegare". prova a vedere la discussione, forse si chiamava "attico poco realistico"

[jelly]

farei un rettangolo, una serie di inner extrusion, selezionerei i vari loop e li alzerei. Credo possa funzionare

[fikez]

Ciao Jelly...
Ma come hai fatto?
Io sono alle prime armi e non ho capito nulla!

[arcnello]

ciao fikez
raramente modello con cinema, pero' la soluzione di jelly è abbastanza semplice
ti crei un rettangolo delle dimensioni della tua volta in pianta
con il comando estrudi internamente inizi a suddividerti il tuo rettangolo e ad alzare i piani che ottieni ogni volta, tante piu' saranno le suddivisioni tanto piu' sarà morbida la tua volta
ti allego il file, spero di essermi riuscito a spiegare e che possa esserti utile
ciao___________

[nexzac]

mah forse è più semplice usare lo strumento smussa...
con un parametro solo riesci ad estrudere, decidere l'offset interno, quante suddivisioni deve creare nell'estrudersi e il percorso della smussatura (curva)
si fa in un decimo di secondo, rispetto ad alzare a mano ogni estrusione interna :D

[fikez]

Grazie molte arcnello....
Sei stato molto gentile!
Ora provo a rifarlo cercando di capirci qualcosa....
Mi sai indicare dove si trova il comando "estrudi internamente"?
Mi sembra di avere solo "estrudi"...
Grazie ancora!
Anche la spiegazione di nexzac mi sembrava valida... peccato che io non riesca a trovare il comando smussa!
Forse intendeva "arrotonda" o "piegare"....
Comunque, grazie ad entrambi.
