trasformare spline in superficie

enzo_87 · Post by **enzo_87** » Thu Oct 11, 2012 11:21 pm

ciao a tutti, come da titolo, come è possibile trasformare una spline, chiusa, in una superficie??

62VAMPIRO · Post by **62VAMPIRO** » Thu Oct 11, 2012 11:24 pm

Sì, estrudendola, cioè usando una ExtrudeNURBS................

enzo_87 · Post by **enzo_87** » Thu Oct 11, 2012 11:28 pm

ho provato, ma non mi crea i tappi, pur selezionandoli.
provando poi a fare "chiedi foro poligono" mi chiude le superfici estruse, ossia i lati.

62VAMPIRO · Post by **62VAMPIRO** » Thu Oct 11, 2012 11:32 pm

Strano: ho appena provato con tutte le Spline e una volta poste come figlio di ExtrudeNURBS i tappi li crea regolarmente. Hai provato a ruotare la Spline con il Rotate Tool?

enzo_87 · Post by **enzo_87** » Thu Oct 11, 2012 11:38 pm

provato, non cambia niente...
mi rimangono sempre quella sorta di "muri", concedimi il termine, per far intendere meglio

poi non so se è dovuto a questo il problema ma...ho importato da allplan...mi è stato più comodo lavorare con quello per questa cosa...comunque, è una specie di S, quindi importata è formata da due spline.
ho usato "connetti+cancella" e poi quello ottenuto lo metto nell'estrudi nurbs...e niente tappi

rogerio3d · Post by **rogerio3d** » Fri Oct 12, 2012 1:36 am

Sui parametri della spline prova a selezionare "Chiudi spline".

enzo_87 · Post by **enzo_87** » Fri Oct 12, 2012 1:52 pm

ciao

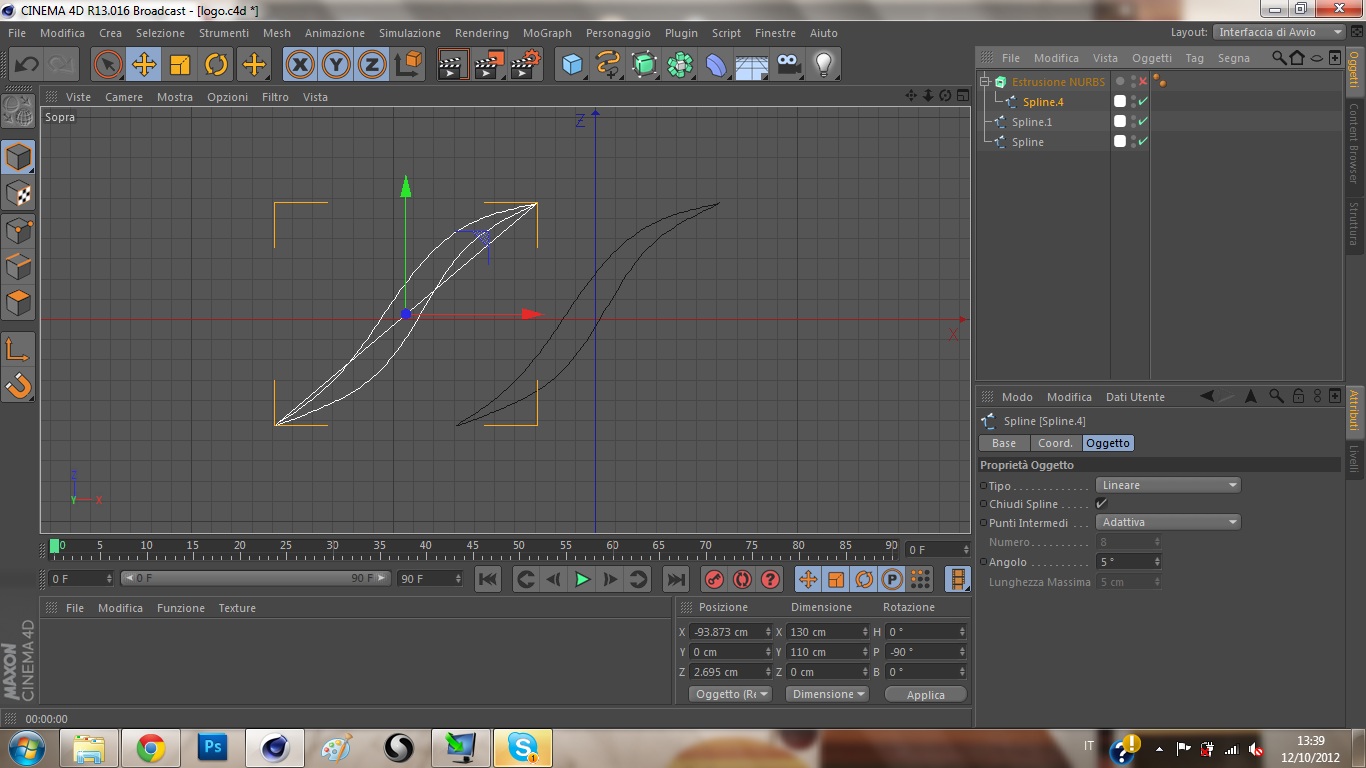

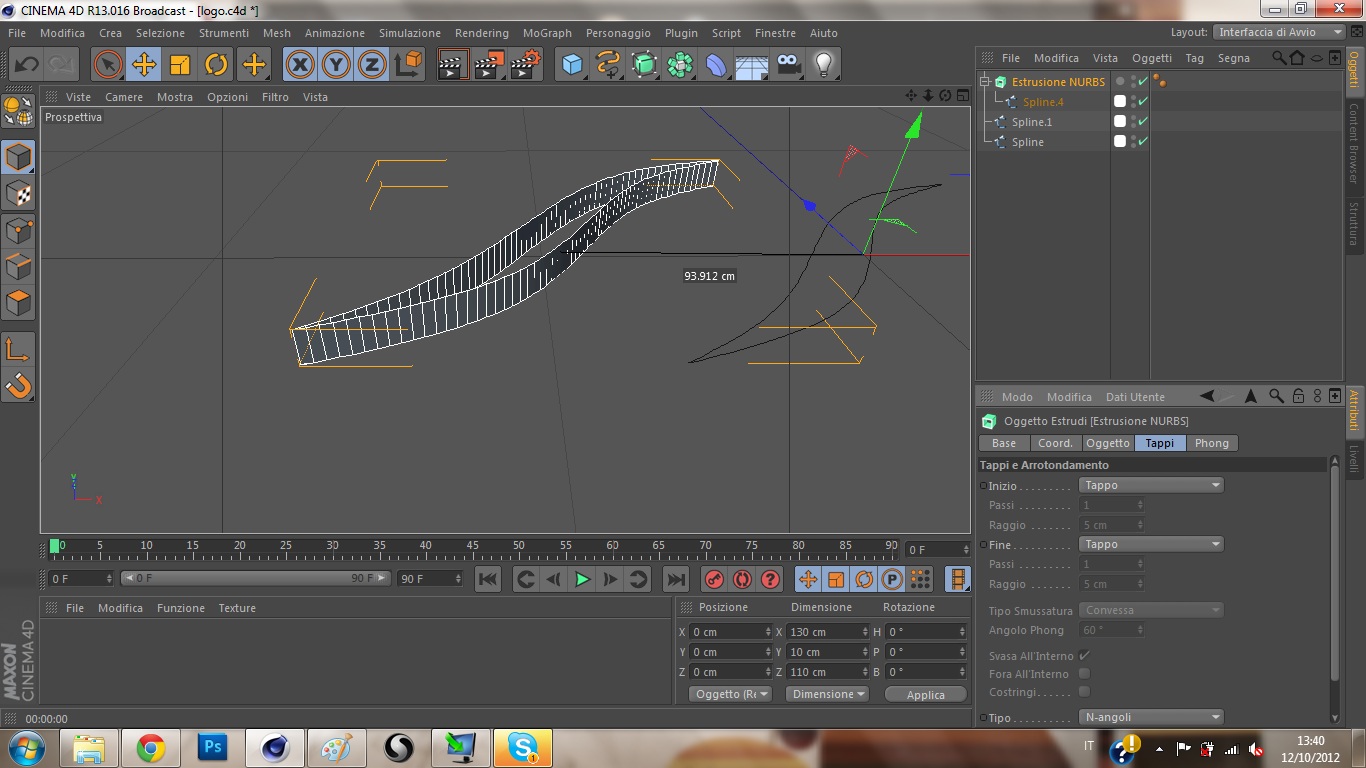

, avevo già provato ma mi crea una linea in più, ecco come mi risulta.
vi allego il file, se volete dare un'occhiata.
vi ho lasciato le spline separate e anche quelle unit.

rogerio3d · Post by **rogerio3d** » Sun Oct 14, 2012 10:19 pm

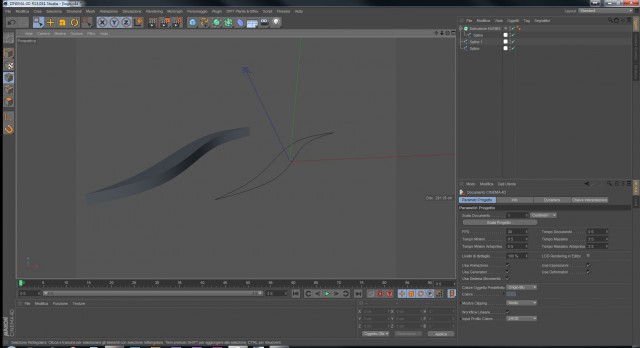

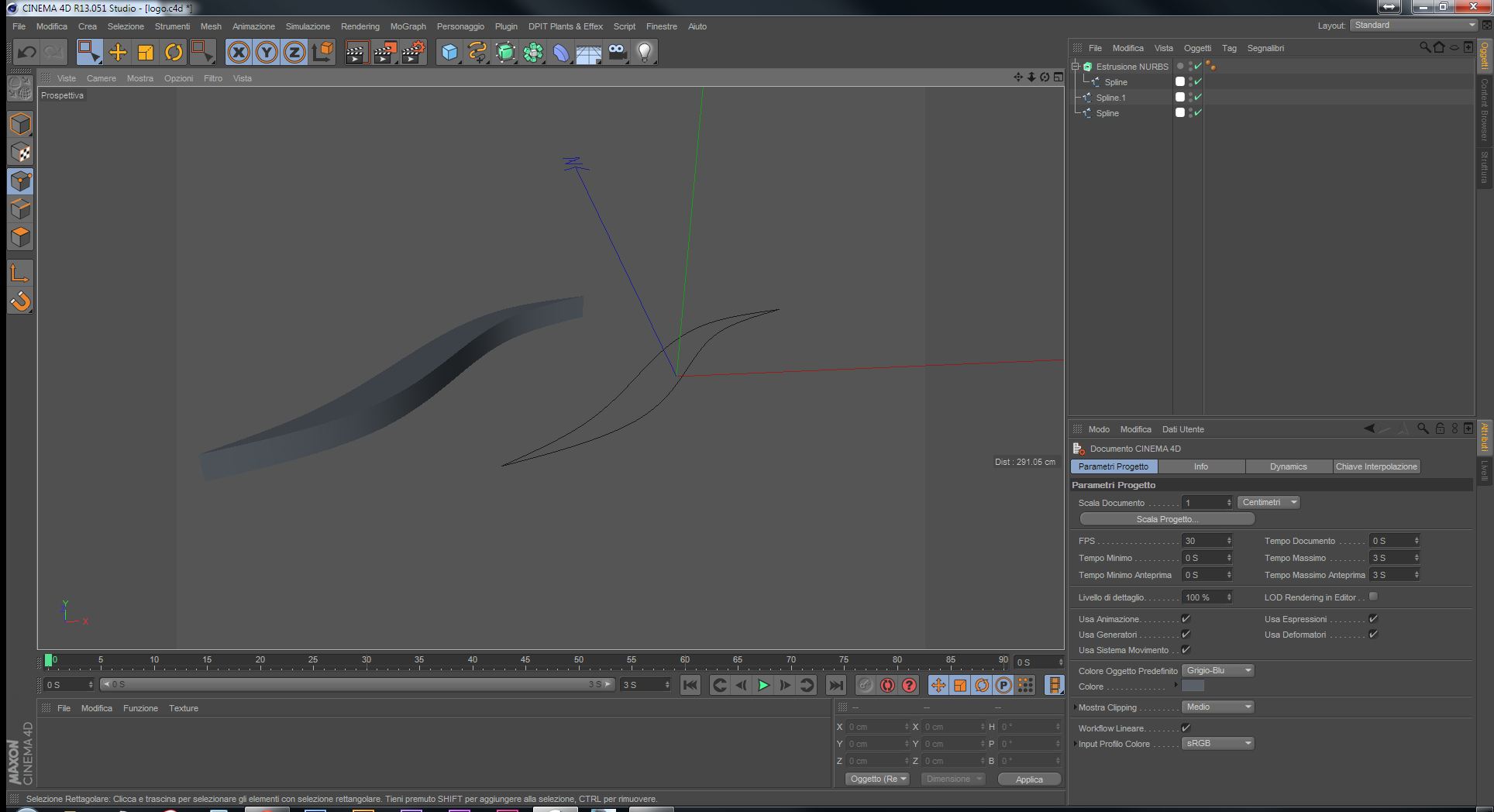

Sinceramente ho visto il tuo file e non sono riuscito a risolvere il problema, una possibile (non)soluzione è rendere l'oggetto Estrusione NURBS modificabile, e ricreare i tappi a mano, ho provato con il comando Chiude foro poligono e non sono riuscito (anche dopo fatto ottimizza), allora ho provato con il comando ponte solo che ci vuole tempo per unire i vari bordi.
Un saluto.

nexzac · Post by **nexzac** » Sun Oct 14, 2012 10:27 pm

xchè la spline x avere i tappi deve essere chiusa..
la chiudi semplicemente spuntando negli attributi "chiudi spline"

oltre a connettere le 2 spline, x chiuderla correttamente, devi anche selezionare i punti che combaciano (selezionando anche gli elementi non visibili) e fare "unisci segmenti" così diventa una spline a tutti gli effetti intera.

enzo_87 · Post by **enzo_87** » Tue Oct 16, 2012 11:13 am

ragazzi vi ringrazio nuovamente.

oltre a connettere le 2 spline, x chiuderla correttamente, devi anche selezionare i punti che combaciano (selezionando anche gli elementi non visibili) e fare "unisci segmenti" così diventa una spline a tutti gli effetti intera.

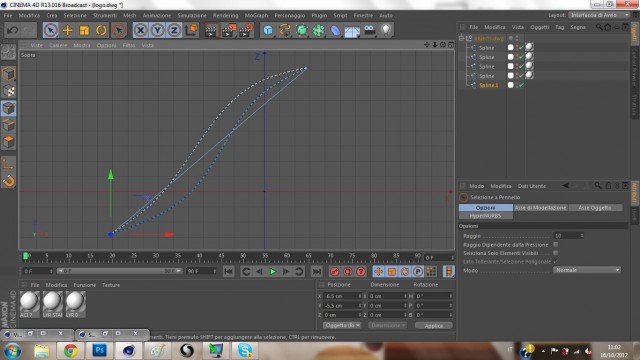

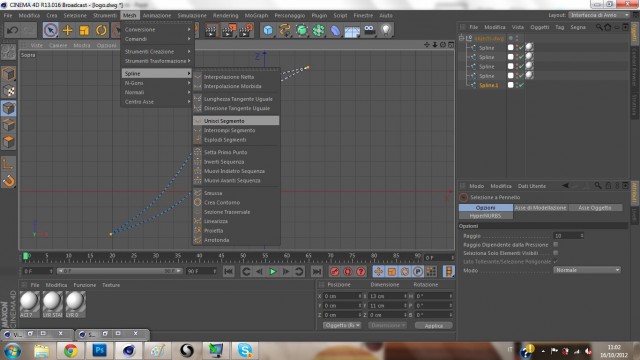

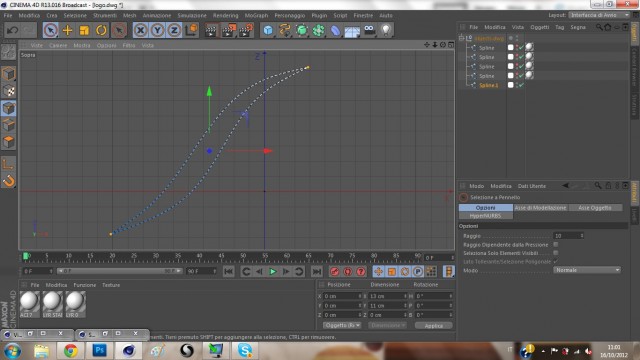

credo di aver fatto come hai detto...ma mi crea una linea in più...intendevi forse altro?ti allego i passaggi

ho messo poi anche la spunta, sia prima che dopo aver fatto unisci segmento...ma mi crea sempre quella linea in più, che poi viene estrusa anch'essa
