modellazione modanatura

[fabtie81]

Chi mi aiuta a fare questa modanatura lungo un muro ad arco?

[hurricane]

Creati il profilo della modanatura ed il percorso ad arco con delle Spline quindi inseriscile in ordine prima il Profilo e poi il Percorso sotto una Sweep Nurbs ed il gioco è fatto!

[fabtie81]

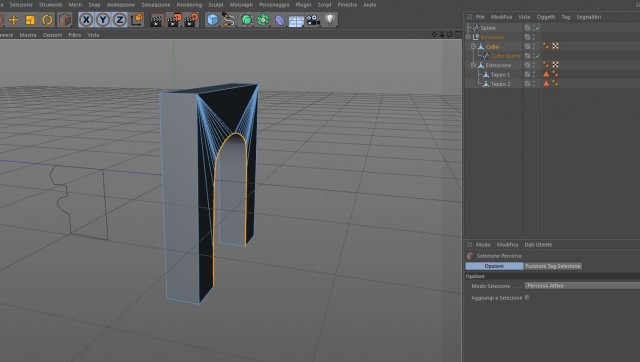

Visto che ho già creato il muro ad arco e visto non è un arco perfetto posso estrapolare il bordo dell'arco farlo diventare una spline e usarla per lo sweep? Grazie hurricane

[fabtie81]

Un'altra cosa che vorrei capire è creare il muro ad arco con le operazioni booleane... ho creato il muro con un cubo ...con un arco ho creato un solido da sottrarre al cubo (muro) li inserisco sotto la booleana ....fa tutti i tipi di operazioni booleane tranne che togliere al cubo il secondo solido creato.... come mai? Cosa sbaglio?

[Arkimed]

Visto che ho già creato il muro ad arco e visto non è un arco perfetto posso estrapolare il bordo dell'arco farlo diventare una spline e usarla per lo sweep? Grazie hurricane

Ciao Fabtie,
seleziona i lati interessati poi invochi il comando Lato a Spline ( Mesh/Comandi/Lato a Spline)

Un'altra cosa che vorrei capire è creare il muro ad arco con le operazioni booleane... ho creato il muro con un cubo ...con un arco ho creato un solido da sottrarre al cubo (muro) li inserisco sotto la booleana ....fa tutti i tipi di operazioni booleane tranne che togliere al cubo il secondo solido creato.... come mai? Cosa sbaglio?

Mostraci qualcosa altrimenti dobbiamo tirare a indovinare.

Arkimed

[fabtie81]

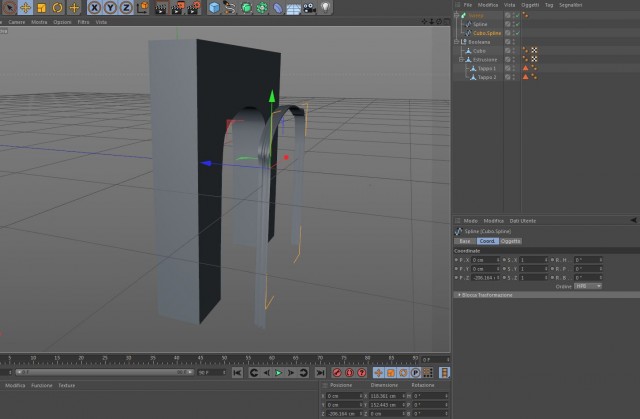

per l'operazione booleana ho risolto... per quanto riguarda la modanatura ho usato il metodo di estrapolare il bordo dell'arco, l'ho messo in uno sweep il profilo e il percorso (bordo) ma il verso non è quello giusto... il profilo della modanatura deve farlo verso l'esterno cioè a destra (come da foto), mentra me lo dà verso l'alto. Cosa sbaglio ?
